Creare componenti di Pavimentazione

I componenti della Pavimentazione la definiscono in sezione. Sia la superficie centrale sia i bordi possono avere componenti distinti. Per esempio, per indicare che una Pavimentazione è composta di selciato, ghiaia, terra e basamento roccioso, definire un componente per ognuno di questi elementi per illustrare la sua posizione. L’aspetto dei componenti può essere specificato per le viste trasversali ed essi possono essere dotati di texture per fornire viste in sezione realistiche e viste renderizzate, come anche accurate stime di fornitura. Se una Risorsa Materiale è utilizzata per definire un componente, tipicamente fornisce Riempimento, Texture e attributi fisici e informazioni di costruzione necessarie del i disegni, i rendering e la rendicontazione. L’area e il volume dei componenti possono essere calcolati nei Fogli Elettronici; vedere Le funzioni di calcolo dei Fogli Elettronici.

Lo spessore totale di una Pavimentazione è uguale alla somma degli spessori dei componenti (ciò è vero anche per lo spessore totale del bordo e per gli spessori dei componenti dei bordi). Stili di Riempimento e di Penna dei componenti sono visualizzati solo nelle Viewport Sezione.

Utilizzare lo Strumento Seleziona Attributi per copiare le impostazioni dei componenti di Pavimentazione da un oggetto all’altro (vedere Trasferire gli Attributi).

● Per definire un componente mentre viene creata una Pavimentazione o uno Stile Pavimentazione, aprire il pannello Modello 3D del dialogo Impostazioni Pavimentazione e fare clic sul bottone Componenti zona centrale o sul bottone Componenti bordo.

● Per definire o modificare i componenti di una Pavimentazione esistente e prima di Stile, selezionare l’oggetto e fare clic sul bottone Componenti zona centrale o sul bottone Componenti bordo della Tavolozza Informazioni per aprire il dialogo Componenti area zona centrale Pavimentazione o il dialogo Componenti bordo Pavimentazione.

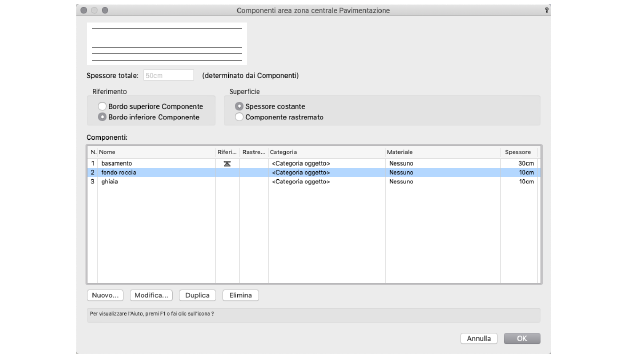

Si apre il dialogo Componenti area zona centrale Pavimentazione o il dialogo Componenti bordo Pavimentazione.

Opzione	Descrizione
Anteprima	Mostra un’anteprima in sezione della Pavimentazione o del suo bordo, incluso ogni componente definito.
Spessore totale	Mostra lo spessore totale della Pavimentazione o del suo bordo, che sono sempre determinate dallo spessore di tutti i loro componenti; essi possono sempre almeno un componente predefinito.
Riferimento	Scegliere se il Riferimento è applicato al bordo superiore o inferiore del componente designato; il marcatore nella colonna Riferimento si aggiorna in accordo. Le impostazioni per l’elevazione si riferiscono a questo dato; per le Pavimentazioni è fissato verticalmente (non cambia per variazioni allo spessore del solaio o alla definizione). Uno dei componenti è designato come componente del Riferimento.
Superficie	Scegliere se la Pavimentazione o il bordo ha uno spessore costante oppure se ha un componente rastremato per favorire il drenaggio. Fare clic sulla colonna Rastremato per designare il componente con quella caratteristica.
Componenti	Elenca i componenti che formano la Pavimentazione o il bordo, in ordine dall’alto verso il basso come mostrato nell’anteprima. Per cambiare il posto di un componente nell’ordine, fare clic e trascinare nella colonna N. Nota:Se ci sono selezionati più componenti, l’azione determina lo spostamento di tutti i componenti selezionati nella nuova posizione.
Riferimento	Fare clic nella colonna per designare il componente del Riferimento. Il marcatore nella colonna punta verso l’alto o il basso, per mostrare che il Riferimento è posizionato nella superficie superiore o inferiore del componente. Per posizionare il Riferimento sulla superficie superiore o inferiore, fare clic sul marcatore per invertire il posizionamento o scegliere l’opzione Bordo superiore Componente o Bordo inferiore Componente nella sezione Riferimento del dialogo.
Rastremato (Tipo Drenaggio Solaio)	Se è attiva l’opzione Componente rastremato nell’area Superficie del dialogo, fare clic nella colonna per indicare quale componente è rastremato. La superficie inferiore del componente indicato è piatta, la superficie superiore è rastremata per incorporare il drenaggio. Tutti i componenti sopra e sotto quello rastremato sono di spessore uniforme per mantenere la rastrematura che il componente indicato reca alla lastra totale.
Altre impostazioni componente	Le restanti colonne nella lista dei componenti mostrano le attuali impostazioni della Pavimentazione o del bordo contenute nel dialogo Impostazioni Componente Territorio.
Nuovo	Apre il dialogo Impostazioni Componente Territorio che permette di definire i componenti della Pavimentazione o del bordo.
Modifica	Apre il dialogo Impostazioni Componente Territorio che permette di modificare gli attributi di uno o più componenti selezionati; le modifiche sono eseguite a tutti i componenti selezionati. In alternativa, per modificare un singolo componente, fare doppio cli su di esso per aprire il dialogo.
Duplica	Duplica uno o più componenti selezionati della Pavimentazione o del bordo; i duplicati sono aggiunti alla lista dei componenti appena sotto ai componenti selezionati.
Elimina	Eliminare uno o più componenti della Pavimentazione o del suo bordo; lo spessore della Pavimentazione o del bordo si regola in accordo.

2.Sotto la lista dei componenti, fare clic sul bottone Nuovo per creare un nuovo componente o selezionare un componente e fare clic su Modifica.

Si apre il dialogo Impostazioni Componente Territorio. Specificare lo spessore, il nome e i parametri del componente.

Opzione	Descrizione
Definizione
Nuovo	Fornire il nome al componente che compare nella lista Componenti nel dialogo Componenti area zona centrale Pavimentazione.
Categoria	Per controllare l’aspetto e la visibilità, selezionare una Categoria dalla lista delle Categorie presenti nel documento o creare una nuova Categoria. Scegliere la voce <Categoria oggetto> per inserire gli Attributi nella stessa Categoria dell’oggetto Pavimentazione.
Usa Materiale	Utilizzare una Risorsa Materiale per questo componente; scegliere un Materiale dal Selettore Risorse.
Spessore	Specificare lo spessore predefinito del componente; lo spessore di una Pavimentazione è la somma degli spessori dei componenti. Un componente deve avere uno spessore maggiore di 0.
Riempimento Sezione	Specificare l’aspetto del componente nelle viste in sezione. Se il componente usa un Materiale, il riempimento è impostato in base ai parametri del Materiale e i controlli disabilitati. Altrimenti, selezionare uno Stile Riempimento o Stile Categoria per impostare gli Attributi di Riempimento per Categoria. In base allo Stile scelto, selezionare un colore o Risorsa (tratteggio, immagine, sfumatura, tassellatura).
Penna Sezione	Specificare l’aspetto del componente nelle viste in sezione. Scegliere uno Stile Penna pe impostare gli Attributi di Penna per Categoria. In base allo Stile scelto, scegliere un colore o Risorsa (Tratteggio Linea).
Spessore	Selezionare lo spessore di linea; per usare uno spessore personale, scegliere la voce Imposta spessore nel menu della lista degli spessori di linea (vedere Personalizzare gli Spessori Linee).
Texture	Applicare la Texture scelta al componente. Se il componente usa un Materiale, la Texture è inizialmente impostata a quella del Materiale, e la condizione non può essere cambiata. La Texture di Categoria imposta il componente ad usare la Texture specifica mediante quella della sua Categoria; vedere Applicare Texture mediante le Categorie. Se scelta la voce Texture, ciò sopravanza la Texture del Materiale e/o della Categoria; scegliere una Texture dal Selettore Risorse. Il pannello Rendering della Tavolozza Informazioni ha controlli aggiuntivi sull’applicazione della Texture agli oggetti esistenti; vedere Gestire le Texture sugli oggetti mediante la Tavolozza Informazioni e Texture applicate agli oggetti con componenti. Le Texture applicate con la Tavolozza Informazioni prevalgono su quelle impostate qui, a meno che non siano impostate per Stile.
Tutti gli Attributi da Categoria	Imposta secondo la Categoria tutti gli Attributi di riempimento, penna e Texture, eccetto quelli che sono stabiliti da un Materiale.
Nessun Attributo da Categoria.	Rimuove tutte le impostazioni di Categoria per gli Attributi di riempimento, penna e Texture; non ha effetto sulle definizioni di Materiale con Attributi impostati da Categoria.

Dopo aver fatto clic su OK, il valore Spessore totale cambia in base a quanto determinato dai componenti. Via via che i componenti sono definiti, essi compaiono nell’anteprima. Fare clic e trascinare un componente nella colonna N. per cambiare il suo posto nell’ordine. Determinare quale componente contiene il Riferimento con un clic nella colonna Riferimento. Posizionare il Riferimento sulla superficie superiore o inferiore del componente.
