La Tavolozza Attributi

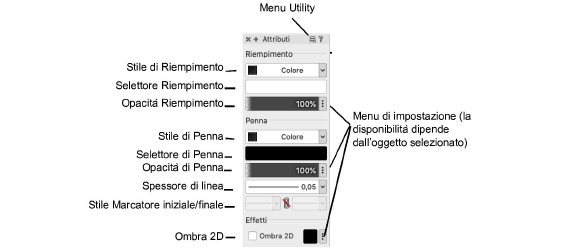

La Tavolozza Attributi, come tutte le tavolozze mobili, può essere aperta selezionandone il nome dal menu “Finestre > Tavolozze” e chiusa facendo clic sul bottone situato in alto.

Tramite la Tavolozza Attributi è possibile controllare alcune caratteristiche degli oggetti 2D e 3D: gli attributi includono il riempimento, l’opacità, il tratteggio e lo spessore delle linee, i marcatori delle linee.

I Tratteggi vettoriali, le sfumature, le campiture con immagine, le tassellature e gli stili di linea possono essere applicati a tutti gli oggetti 2D di Vectorworks eccettuati i testi. Le sole caratteristiche dei testi controllabili tramite la Tavolozza Attributi sono il colore di penna, l’opacità e il riempimento del blocco di testo; tutti gli altri attributi vengono controllati tramite il menu Testo.

Gran parte degli attributi (riempimento, penna, spessore, opacità e marcatori) vengono specificati direttamente tramite la Tavolozza Attributi. I Tratteggi vettoriali, le Sfumature, le campiture Immagine, gli Stili Tratteggio Linea e le Tassellature sono Risorse, che possono essere create, modificate e organizzate tramite la Tavolozza Gestione Risorse; per ulteriori informazioni vedere Usare le Risorse. Le Sfumature e le campiture Immagine sono riempimenti che seguono la rotazione degli oggetti a cui sono attribuiti; i Tratteggi vettoriali, i Retini bitmap e le Tassellature invece non seguono la rotazione degli oggetti.

Se si utilizzano gli stessi attributi per insiemi di oggetti, può essere opportuno utilizzare le Categorie per applicare tali attributi in modo omogeneo e controllato.

La Tavolozza Attributi mostra delle icone a forma di occhiali colorati in corrispondenza ad Attributi impostati mediante Visualizzazione Dati; vedere Visualizzare il disegno per dati o per attributi.

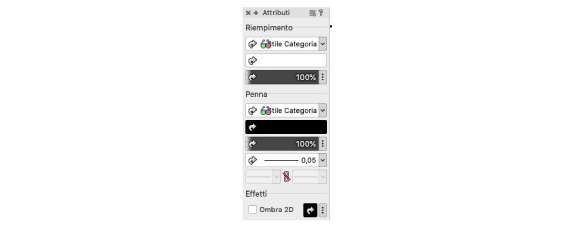

La Tavolozza Attributi mostra un’icona di avviso

in corrispondenza di un Attributo disabilitato, se l’hardware non ne supporta la visualizzazione.

Attributi predefiniti degli oggetti

Le impostazioni che compaiono nella Tavolozza Attributi quando non vi è alcun oggetto selezionato sono automaticamente applicate ad ogni nuovo oggetto creato, a meno che non gli siano applicati Attributi di Categoria.

Quando si apre un nuovo file per la prima volta, si possono regolare i colori di riempimento e di linea e lo spessore di linea.

Gli Attributi così impostati sono applicati solo al documento attivo e non possono essere estesi a un altro documento. Per registrare un set di attributi predefiniti per un uso futuro, registrare il documento come un Modello.

2.Selezionare gli Attributi desiderati nella Tavolozza Informazioni. Gli oggetti creati da questo punto in poi avranno applicati questi Attributi predefiniti.

Gli Attributi predefiniti possono essere impostati anche lo strumento Seleziona Attributi (vedere Trasferire gli Attributi).

Set di Attributi

Nei prodotti Design Suite, la Tavolozza Attributi include un menu di utility per compiere cambiamenti globali agli Attributi. Un set di Attributi predefiniti può essere registrato e poi ripristinato, e gli Attributi possono velocemente essere impostati per Categoria oppure tutte le impostazioni per Categoria rimosse.

1. Fare clic sull’icona del menu Utility nella barra del titolo della Tavolozza Attributi.

Riempimento	Descrizione
Usa Attributi statici	Riporta le impostazioni della Tavolozza Attributi al set specificato con il comando Imposta Attributi standard.
Imposta Attributi standard	Registra tutte le impostazioni attuali dei parametri della Tavolozza Attributi come set predefinito.
Tutti gli Attributi da Categoria	Imposta tutti i parametri della Tavolozza Informazioni in modo che siano determinati dalla Categoria degli oggetti.
Nessun Attributo da Categoria	Rimuove ogni impostazione “per Categoria” dai parametri della Tavolozza Attributi.

2.Scegliere un comando per impostare o ripristinare gli Attributi standard o modificare la Tavolozza Attributi con le impostazioni di Categoria.

Attributi di Riempimento

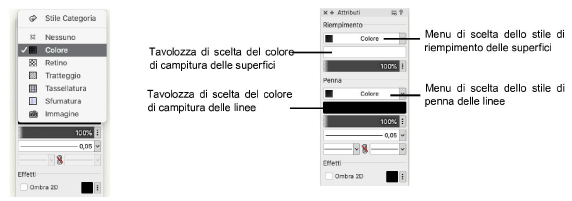

La Tavolozza Attributi ha due menu a comparsa che permettono di definire gli stili riempimento, cioè il colore di riempimento degli oggetti, il colore di tracciamento delle linee, nonché di associare alle superfici un retino di tipo bitmap o un tratteggio vettoriale.

Il menu a comparsa posto più in alto controlla l’Attributo di Riempimento delle superfici.

Riempimento	Descrizione
Nessuno	All’oggetto non viene applicato alcun riempimento e pertanto diventa trasparente.
Colore	Applica all’oggetto una campitura colorata. Nel riquadro posto sotto al menu è possibile scegliere un colore. Il colore standard di riempimento è bianco, mentre quello di penna è nero.
Retino	Applica all’oggetto un retino bitmap. Sotto al menu compare un riquadro (a sinistra) che permette di scegliere uno dei 72 retini bitmap disponibili e due riquadri più piccoli, che consentono di definire i colori di primo piano e di sfondo del retino bitmap attivo.
Tratteggio	Applica all’oggetto un tratteggio vettoriale in modo associativo. Sotto al menu compare un ulteriore menu, che permette di accedere alla lista dei tratteggi vettoriali presenti nel documento. L’ultima voce Tratteggi Vettoriali permette di aprire il dialogo di definizione e modifica dei tratteggi vettoriali.
Tassellatura	Applica all’oggetto un riempimento di tipo Tassellatura. Scegliere la Tassellatura da applicare dagli Elementi base o dalle Risorse del documento attivo. Se gli Elementi base sono disattivati e se non ci sono Tassellature definite nel documento, l’utente viene invitato ad aggiungere una Tassellatura personale. Per personalizzare il Riempimento Tassellatura per gli oggetti selezionati, fare clic sul bottone Impostazioni Tassellatura. Se il Riempimento degli oggetti selezionati è stato cambiato, il suo nome viene evidenziato in blu e gli viene aggiunta la stringa “(locale)”. Per maggiori informazioni su come creare, modificare e personalizzare le Tassellature, vedere Il riempimento Tassellatura.
Sfumatura	Applica all’oggetto una Sfumatura definita tramite la Tavolozza Gestione Risorse. Fare clic sul bottone posto a fianco dell’anteprima della Sfumatura per aprire il dialogo di controllo della Sfumatura.
Immagine	Applica all’oggetto un’immagine definita tramite la Tavolozza Gestione Risorse. Fare clic sul bottone posto a fianco dell’anteprima dell’immagine per aprire il dialogo di controllo dell’immagine
Stile Categoria	Applica all’oggetto gli attributi definiti nella Categoria a cui è associato.

Opacità degli oggetti

Oltre alle impostazioni di opacità del Lucido design descritte in Impostazione dell’Opacità dei Lucidi design, è disponibile un’impostazione ulteriore di opacità per gli oggetti singoli. L’opacità può essere regolata per gli Attributi di riempimento e di penna per ogni tipo di oggetto 2D, inclusi gli oggetti planari, i muri 2D, il testo, gli sfondi dei Fogli Elettronici e gli oggetti parametrici che includono parti 2D. Vedere Attributi di Riempimento e Attributi di Penna.

Le impostazioni di opacità si applicano solo agli oggetti 2D. Per un effetto simile in 3D, applicare uno shader al canale Trasparenza di una Texture (vedere Creazione delle Texture).

Attivare l’opzione Usa valore definito nella Categoria, raggiungibile facendo clic sul controllo con tre puntini posto alla destra del campo di definizione del valore di opacità nella Tavolozza Informazioni, per utilizzare il valore impostato nella definizione della Categoria di appartenenza dell’oggetto. Se l’opzione Assegna in fase di creazione è attiva nell’impostazione della Categoria dell’oggetto, l’opacità è automaticamente controllata dalla Categoria. L’opacità di Categoria può essere sopravanzata nelle Viewport.

Ombra 2D degli oggetti

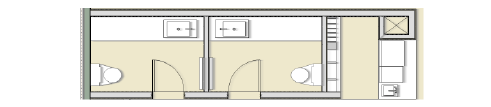

Ogni oggetto 2D o ibrido (Simbolo, muro, testo, Oggetto Parametrico) può avere un attributo di ombra 2D nella rappresentazione in Alto/Pianta. Il modo in cui l’ombra viene proiettata varia a seconda del tipo di oggetto.

Oggetto	Ombra
Viewport Lucido presentazione senza Riempimento	Tutti gli oggetti 2D proiettano ombre, inclusi gli oggetti che si trovano nelle annotazioni delle Viewport. Se si desidera proiettare ombre su annotazioni, ma non si vogliono applicare ombre sull’intera Viewport, modificare la Viewport e applicare l’ombra 2D agli oggetti nelle Annotazioni direttamente.
Viewport Lucido presentazione con Riempimento	Il bordo della Viewport proietta un’ombra, come ogni annotazione che cada oltre il bordo.
Oggetti raggruppati	Ogni oggetto nel Gruppo proietta la sua ombra.
Simbolo	Gli oggetti 2D nel Simbolo proiettano un’ombra collettiva; per ottenere ombre distinte, modificare la parte 2D del Simbolo e applicare le ombre ai singoli oggetti contenuti.
Piante e Aree vegetazione	Gli oggetti Pianta e Area vegetazione hanno capacità intrinseca di generare ombra 2D; se l’opzione Ombra 2D è attiva nella Tavolozza Informazioni, si producono due ombre nella vista Alto/Pianta.

Dalla Tavolozza Attributi si possono applicare ombre 2D alla maggior parte degli oggetti. Per i Muri con stile, i Solai, le Falde Tetto, abilitare l’ombra 2D nelle impostazioni degli Attributi per lo Stile applicato.

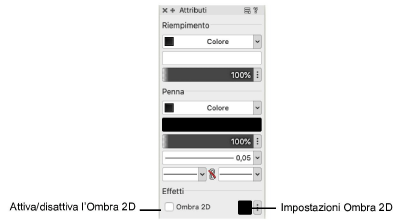

1. Selezionare l’oggetto e fare clic sul bottone Ombra 2D nella Tavolozza Attributi.

2.Fare clic sul bottone delle Impostazioni per aprire il dialogo Impostazioni Ombra 2D.

Opzione	Descrizione
Usa valore definito nella Categoria	Scegliere se usare per l’ombra 2D i valori impostati nella Categoria dell’oggetto attualmente selezionato.
Unità assolute o relative	Attivare il controllo per usare Unità assolute per l’Offset e la Sfocatura; disattivare per usare Unità relative.
Offset	Inserire la distanza di scostamento dell’ombra dall’oggetto.
Sfocatura	Inserire l’estensione della sfumatura applicata all’ombra. Un valore pari a 0 comporta un’ombra “dura”, mentre valori più alti rendono i bordi dell’ombra più sfumati.

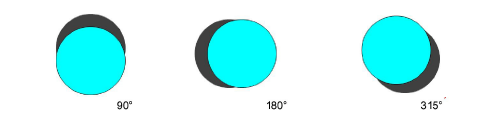

Angolo	Inserire l’angolo dell’ombra, misurandolo in gradi in senso antiorario rispetto al bordo destro di un oggetto.
Colore	Scegliere il colore da dare all’ombra.
Opacità	Impostare il valore di opacità dell’ombra; trascinare il cursore a sinistra per far diminuire l’opacità o inserire una percentuale di opacità (0-100) alla destra del cursore.

Attributi di Penna

Il secondo menu a comparsa consente di controllare gli Attributi della Penna. Le modalità di funzionamento sono analoghe a quanto spiegato sopra, prestando attenzione al fatto che tra gli Attributi di Penna è possibile applicare solo un colore, un retino o un tratteggio.

Il menu a comparsa per l’impostazione dello spessore delle Linee è posto al di sotto di quello per l’impostazione della Penna e riporta l’indicazione della linea selezionata.

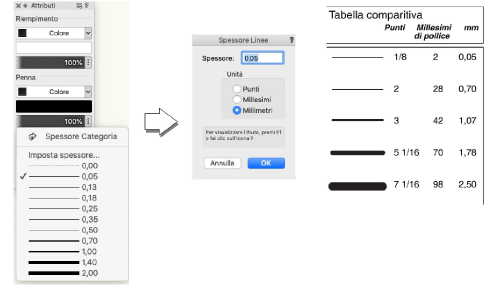

Quando attivato, questo menu mostra gli spessori disponibili. È anche possibile utilizzare uno spessore diverso, selezionando la voce Imposta spessore e inserendo il valore desiderato nel dialogo.

Personalizzare gli Spessori Linee

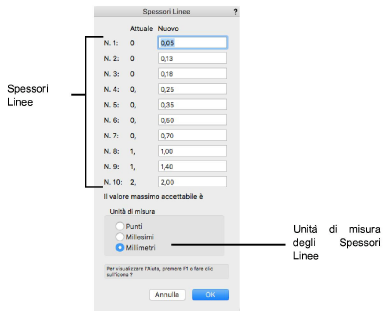

Digitare il valore dello spessore che si desidera applicare nella casella di testo posta sotto “Nuovo”. Il nuovo valore sostituisce quello che compare alla sua sinistra.
