Inserire un Fotometro

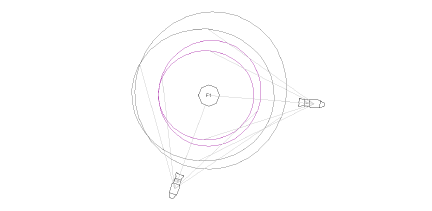

1. Accertarsi che ogni Apparecchio illuminazione che partecipa all’illuminazione della scena abbia un puntamento corretto.

Nota:Per il calcolo non è necessario che sia attiva la rappresentazione del Fascio Luce.

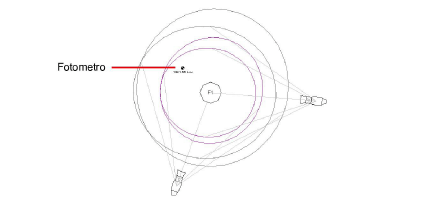

La griglia fotometrica calcola e visualizza i valori di illuminazione nei suoi punti di elevazione. I valori sono visualizzati in fotocandele (Anglosassone) o lux (metrico), in base all’Unità di misura imposta con il comando “Unità di Misura”. Se è attiva l’opzione “Usa impostazioni soglia”, i colori indicano il range di illuminazione in base ai parametri di soglia impostati nella Tavolozza Informazioni; per ulteriori informazioni vedere Inserire una griglia fotometrica.

4.Per valutare i valori di illuminazione a diverse altezze, è sufficiente cambiare il valore di elevazione del fotometro, usando la Tavolozza Informazioni.

Proprietà del Fotometro

Le proprietà della griglia fotometrica possono essere controllate tramite la Tavolozza Informazioni.

Opzione	Descrizione
Z	Permette di impostare il valore di elevazione del Fotometro rispetto al Piano di Lavoro. I valori di illuminazione variano in base all’elevazione dello strumento.
Mostra Elevazione	Se questa opzione è attiva, il Fotometro riporta il valore di elevazione.
Mostra Zero	Se questa opzione non è attiva, i punti in cui l’illuminazione è zero non riportano alcun valore.
Considera solo Fasci Luce visibili	Se questa opzione è attiva, vengono considerati solo gli Apparecchi che hanno attiva l’opzione di proiezione del Fascio di Luce. In questo modo è possibile ridurre i tempi di calcolo.
Usa impostazioni soglia	Se questa opzione è attiva, il fotometro viene colorato, in base ai valori di soglia impostati.
Soglia inferiore	Specifica il valore del range inferiore della soglia; i valori inferiori vengono visualizzati con il colore verde, mentre quelli superiori con il colore marrone chiaro.
Soglia superiore	Specifica il valore del range superiore della soglia; i valori che oltrepassano tale valore vengono visualizzati con il colore blu.
Ricalcola	Attivare questa opzione per aggiornare il fotometro a ogni modifica delle condizioni di illuminazione.
