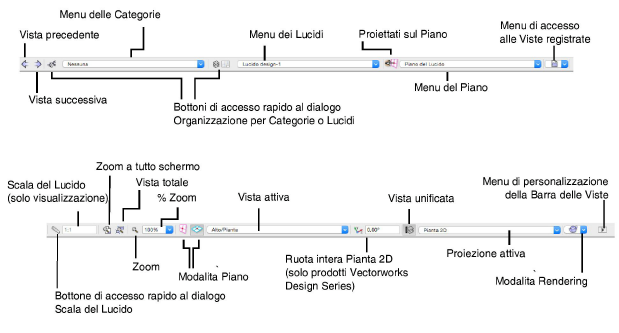

Vista precedente

Mostra la vista precedentemente determinata con un’azione di panoramica, di zoom o di scorri­mento sull’area di disegno; Vectorworks ricorda le ultime 50 viste, eliminando le viste eccedenti quando ne vengono definite delle nuove.

Vista successiva

Permette di accedere alla Vista successiva; Vectorworks ricorda le ultime 50 viste, eliminando le viste eccedenti quando ne vengono definite delle nuove.

Bottone di accesso al dialogo Organizzazione (Categorie)

Permette di accedere al dialogo Organizzazione, attivando direttamente il pannello “Categorie”. Per ulteriori informazioni, vedere Organizzare il disegno.

Menu delle Categorie

Riporta il nome della Categoria attiva; tramite il menu a comparsa è possibile accedere alla lista delle Categorie o scegliere quale Categoria rendere attiva. Tramite la voce Nuova Categoria è pos­sibile creare direttamente una nuova Categoria senza dover aprire il dialogo Organizzazione; si noti che la Categoria creata non diventa automaticamente quella attiva.

La lista delle Categorie fornisce le seguenti informazioni:

●    Un’icona posta prima del nome della Categoria indica il suo stato di visibilità.

●    Un triangolo posto dopo il nome indica che la Categoria ha delle sotto-categorie, che possono essere selezionate individualmente.

●    In ambiente macOS, quando si posiziona il cursore sul nome di una Categoria a cui è stata attribuita una descrizione, tale descrizione viene visualizzata come Messaggio Dinamico.

Bottone di accesso al dialogo Organizzazione (Lucidi)

Permette di accedere al dialogo Organizzazione, attivando direttamente il pannello “Lucidi design” o “Lucidi presentazione” in base al tipo di Lucido attivo. Un’icona posta prima del nome del Lucido indica il suo stato di visibilità e il tipo di vista utilizzato dal Lucido (i Lucidi presentazione hanno sempre la vista Pianta 2D):

= vista Alto/Pianta

= una qualsiasi vista diversa da Alto/Pianta

= vista ruotata intera Pianta 2D (solo prodotti Vectorworks Design Series)

La visibilità del Lucido è indicata da:

icona di colore nero = il Lucido è visibile

icona di colore grigio = il Lucido è filtrato

nessuna icona = il Lucido è invisibile

Tramite la voce Nuovo Lucido design o Nuovo Lucido presentazione è possibile creare diretta­mente un nuovo Lucido senza dover aprire il dialogo Organizzazione; si noti che il Lucido appena creato diventa automaticamente quello attivo.

In ambiente macOS, quando si posiziona il cursore sul nome di un Lucido a cui è stata attribuita una descrizione, tale descrizione viene visualizzata come Messaggio Dinamico.

Per ulteriori informazioni, vedere Organizzare il disegno.

Menu dei Lucidi

Riporta il nome del Lucido attivo; tramite il menu a comparsa è possibile accedere alla lista dei Lucidi e scegliere quale Lucido rendere attivo. Per ulteriori informazioni, vedere L’uso dei Lucidi.

Proiettati sul Piano

Facendo clic su questo bottone è possibile orientare il punto di vista in modo che sia ortogonale al Piano di Lavoro scelto nel Menu del Piano. Per ulteriori informazioni, vedere Visualizzare il Piano di Lavoro.

Menu del Piano

Riporta il nome del Piano attivo; in base al tipo di strumento, vista o Piano di Lavoro registrato, il menu a comparsa permette di attivare un Piano. Per ulteriori informazioni, vedere Il menu dei Piani di Lavoro nella Barra delle Viste.

Menu di accesso alle Viste registrate

Si può usare questo menu per selezionare il nome di una Vista registrata o per registrare nuove Viste; vedere L’uso delle Viste registrate.

Scala del Lucido

Questo bottone permette di accedere al dialogo di impostazione della Scala del Lucido. La Scala del Lucido design attivo viene riportata a fianco; Scala del Lucido.

Vista totale

Inquadra il disegno intero (tutte le pagine) all’interno della finestra; vedere Ottenere una Vista totale.

Zoom a tutto schermo

Esegue delle azioni di zoom in modo che tutti gli oggetti nel disegno risultino inquadrati nella fine­stra; se uno o più oggetti sono selezionati, lo zoom viene eseguito relativamente solo a quegli oggetti; vedere Zoom a tutto schermo.

Zoom Avvicina

Facendo clic su questo bottone è possibile raddoppiare il valore di zoom sul disegno; vedere Lo strumento Zoom Avvicina. Facendo clic sul bottone mentre si tiene premuto il tasto Alt (Windows) oppure Opzione (macOS) è possibile dimezzare il valore di zoom sul disegno; vedere Lo strumento Zoom Allontana.

Fattore di Zoom attivo

Questo campo riporta il fattore di Zoom attivo. È possibile digitare un valore, oppure usare il menu posto a fianco per scegliere un valore predefinito. Questo campo viene visualizzato quando nel menu di configurazione della Barra delle Viste si sceglie di visualizzare lo “Zoom esteso”.

Modalità Piano

Questi due bottoni permettono di scegliere la modalità “Piano di Lavoro” o quella del “Lucido attivo”. Per ulteriori informazioni, vedere Capire il Piano di Lavoro.

Vista attiva / Viste stan­dard

Questo menu riporta la vista attiva e permette di scegliere una delle Viste standard. Se si è usato uno strumento di modifica della vista (come lo strumento Sorvola), il campo riporta la dicitura “Vista personale”. Per ulteriori informazioni, vedere Usare le Viste standard.

Ruota intera Pianta 2D
(solo prodotti
Vectorworks Design Series)

Questo bottone permette di far ruotare l’intera Pianta 2D; per ulteriori informazioni, vedere Rotazione del Piano nel disegno in pianta.

Angolo rotazione Pianta 2D

Riporta l’angolo a cui è stata ruotata la Pianta 2D; permette di definire direttamente l’angolo di rota­zione; vedere Rotazione del Piano nel disegno in pianta.

Vista unificata

Questo bottone permette attivare o disattivare la Vista unificata; per ulteriori informazioni, vedereVista unificata dei Lucidi 3D.

Proiezione attiva

Riporta la proiezione attiva e attiva una modalità (ad esempio “Pianta 2D) fra quelle previste. Per ulteriori informazioni, vedere Proiezioni.

Modi Rendering

Permette di accedere alle varie modalità di rendering. Per ulteriori informazioni, vedere Rendering con Vectorworks.

Menu di configurazione della Barra delle Viste

Questo menu permette di scegliere quali opzioni visualizzare sulla Barra delle Viste. Le opzioni attive riportano un segno di spunta davanti al nome .
