Modificare gli oggetti Tetto

Una volta creato un oggetto Tetto, è possibile che si voglia modificarne i parametri o il tipo. Ci sono diverse modalità modifica.

● Modificare i parametri dell’oggetto tetto (come lo spessore o il tipo di gronda) nella Tavolozza Informazioni.

● Cambiare la conformazione della falde del tetto (a padiglione piuttosto che a timpano) usando lo strumento Selezione.

● Creare ritagli nel tetto usando lo strumento Elimina/Cancella o il comando Taglia Superficie.

Modificare i parametri di base di un oggetto Tetto

1. Selezionare il tetto. I parametri principali possono essere modificati direttamente nella Tavolozza Informazioni.

Opzione	Descrizione
Ins. Portante	Specifica di quanto il muro portante compenetra il tetto.
Spessore	Specifica lo spessore del tetto (normalmente, si tratta dello spessore perpendicolare; se un tetto ha diverse inclinazioni, si può specificare lo spessore verticale). Non disponibile quando le facce del tetto sono controllate da uno Stile.
Congiunzione Facce Tetto	Quando il tetto ha pendenze diverse, scegliere se congiungere le facce in Verticale o in modo Perpendicolare.
Profilo gronda	Scegliere la conformazione del giunto del tetto: ● Perpendicolare: sempre perpendicolare alla faccia del tetto, indipendentemente dall’inclinazione della falda ● Verticale: perpendicolare al terreno ● Orizzontale: parallelo al terreno ● Ad incastro: conformato in modo che una parte sia perpendicolare alla faccia del tetto e l’altra parallela.
Verticale	Specifica la dimensione verticale di una gronda Ad incastro.
Impostazioni Abbaino	Quando si è aggiunto un Abbaino al tetto, definire i suoi parametri; vedere Modificare un abbaino.
Stile Oggetto	Nel Selettore Risorse, fare doppio clic su uno Stile Tetto per applicarlo; vedere Usare gli Stili Tetto.
Associato a	Se il tetto è associato a dei muri, è possibile dissociarlo oppure, nel caso in cui non sia associato, si può effettuare l’associazione.
Componenti	Quando si opera con un tetto senza Stile, fare clic su questo bottone per accedere al dialogo di definizione dei componenti, per definire o modificare tali elementi; vedere Creare i componenti di un Tetto.
Sottotetto / Cornicione / Fascia (solo Vectorworks Archtiect)	Vedere Accessori Tetto.
Energos (solo Vectorworks Architect)	Gli oggetti Tetto possono essere inclusi nei calcoli di analisi energetica del modulo Energos; vedere Effettuare un’analisi energetica di base. È necessaria una licenza Vectorworks Architect per condurre un’analisi energetica; tuttavia anche in altre versioni è possibile inserire qui i parametri energetici a scopo di documentazione.
Includi nell’analisi energetica	Quando questa opzione è attiva, l’oggetto Tetto è preso in considerazione nei calcoli energetici, in funzione delle impostazioni di analisi energetica per Lucido/Categoria, inclusione degli elementi, e così via.

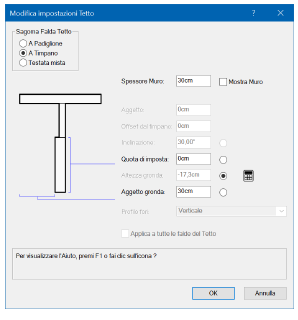

Cambiare la conformazione del tetto

Di norma, Vectorworks crea un tetto a padiglione. Se si desidera modificare uno o più dei bordi delle falde, è possibile far loro assumere una forma a timpano o mista (in caso si tratti di testate).

Opzione	Descrizione
A Padiglione	Attivare questa modalità per impostare la sagoma della falda con una conformazione a padiglione.
A Timpano	Attivare questa modalità per impostare la sagoma della falda con una conformazione a timpano.
Testata mista	Attivare questa modalità per impostare la sagoma della falda con una conformazione mista, in parte a timpano, in parte a padiglione.
Spessore Muro (solo A Timpano)	Inserire lo spessore dei muri che si desidera inserire al di sotto dei timpani
Aggetto (solo Testata mista)	Specifica il modo in cui viene tagliato il muro di timpano posto al di sopra del padiglione; inserire zero per ottenere un muro di timpano a filo con il tetto, oppure inserire la misura dell’arretramento del timpano rispetto al tetto soprastante.
Offset del timpano (solo Testata mista)	Specifica di quanto il padiglione fuoriesca rispetto al timpano soprastante.
Inclinazione	Specifica l’inclinazione del tetto come un angolo o un rapporto tra base e altezza; fare clic sul bottone Calcola per un calcolo automatico in base a Altezza Portante, Altezza Gronda e Aggetto Gronda. Se si inserisce il rapporto tra base e altezza, il programma è in grado di mostrare i due valori inseriti anche in fase di successiva modifica, in modo da facilitare la variazione dei parametri.
Quota di imposta	Specifica l’altezza della trave superiore rispetto all’elevazione del Lucido dei muri su cui si appoggia il tetto; fare clic sul bottone Calcola per un calcolo automatico in base a Angolazione, Altezza Gronda e Aggetto Gronda.
Altezza Gronda	Specifica l’altezza della parte più bassa del tetto; fare clic sul bottone Calcola per un calcolo automatico in base a Quota di imposta, Angolazione e Aggetto Gronda.
Aggetto Gronda	Specifica la distanza di estensione del tetto rispetto al muro portante; fare clic sul bottone Calcola per un calcolo automatico in base a Quota di imposta, Altezza Gronda e Angolazione.
Applica a tutte le falde del Tetto (solo A Padiglione e Testata mista)	Attivare l’opzione per applicare le modifiche ai parametri del tetto a tutte le sue falde.

3.Modificare i parametri del tetto e attivare l’opzione Applica a tutte le falde del Tetto per applicare le modifiche a tutte le parti del tetto. Se l’opzione non viene attivata, le modifiche vengono applicate solo alla falda del tetto su cui si è fatto clic.

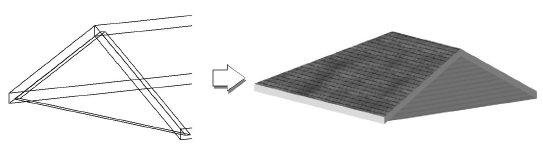

Modificare un tetto a padiglione in uno a timpano

2.Fare clic sulla maniglia di selezione corrispondente alla falda che si vuole trasformare in timpano.

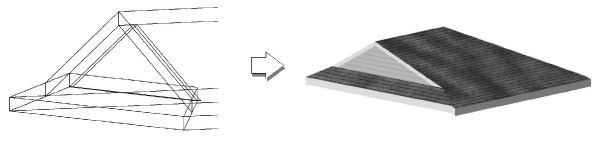

Modificare la testata di un tetto a padiglione in una mista

2.Fare clic sulla maniglia di selezione corrispondente alla testata del tetto che si intende rendere mista.

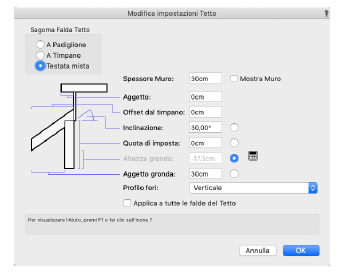

L’anteprima mostra un diagramma della testata mista e illustra il significato dei parametri.

4.Specificare i valori desiderati per creare la testata mista e modificare le altre impostazioni come descritto in Rimodellare una Falda Tetto.
