Creare i componenti di un Tetto

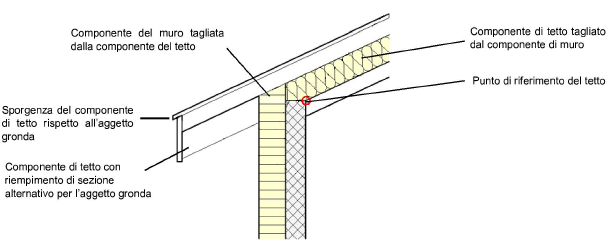

I componenti di tetto definiscono le stratificazioni che compongono un tetto. Ad esempio, per indicare che un tetto è costituito dall’intonaco in gesso del soffitto, strutture in legno, isolante e tegole in cotto, definire un componente per ciascuno di questi elementi al fine di illustrare la loro posizione e il loro spessore. I componenti di tetto possono avere sporgenze rispetto ai bordi dei muri (tetti delimitati automaticamente) o al bordo del tetto (tetti delimitati direttamente); il loro aspetto può essere specificato per le viste in sezione, in particolare dove si intersecano con le pareti. Si possono assegnare loro delle Texture, in modo da ottenere viste realistiche in sezione e viste renderizzate, e accurate stime dei materiali. L’area e il volume dei componenti di tetto (al netto di eventuali fori tagliati) possono essere calcolati in un Foglio Elettronico; vedere Le funzioni di calcolo dei Fogli Elettronici. Lo spessore complessivo di un tetto è uguale alla somma di quelli dei suoi componenti. Pertanto, per uno Stile Tetto, il parametro Spessore non è disponibile.

L’area e il volume dei Componenti di Tetto (al netto di eventuali fori) possono essere calcolati tramite il Foglio Elettronico.

Stili di linea e Riempimenti dei componenti vengono visualizzati solo nelle Viewport sezione.

1. Selezionare un poligono oppure un insieme di Muri che rappresentano i muri sottotetto

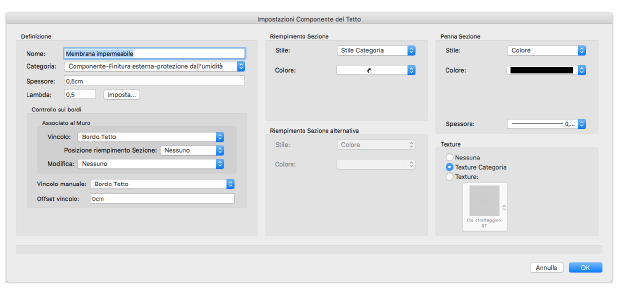

Opzione	Descrizione
Nome	Definisce il nome del componente, che verrà visualizzato nell’elenco Componenti nel dialogo Impostazioni Tetto.
Funzione	Specifica una funzione per il componente, da includere nell’esportazione dei dati IFC.
Categoria	Scegliere una Categoria per il componente per controllarne l’aspetto e la visibilità. Il menu riporta i nomi delle Categorie presenti nel progetto; è possibile creare una nuova Categoria scegliendo la voce Crea, oppure scegliere la Categoria chiamata “<Categoria oggetto>”, che associa il componente alla stessa Categoria dell’oggetto Tetto.
Spessore	Definisce lo spessore del componente. Lo spessore del Tetto è la somma dello spessore dei singoli componenti. Ogni componente deve avere uno spessore maggiore di zero.
Lambda	Definire il valore Lambda; questo valore definisce l’isolamento termico del componente del tetto e viene utilizzato nei calcoli di analisi energetica: per effettuare queste analisi è necessario avere Vectorworks Architect; è comunque possibile specificare qui i parametri relativi all’energia a scopo informativo. Facendo clic sul bottone Imposta è possibile scegliere un valore tipico di un materiale da una lista predefinita oppure è possibile inserirne uno a piacere.
Controllo sui bordi	Il metodo di definizione dello spostamento del componente dal bordo del Tetto dipende dal fatto che il Tetto sia definito automaticamente, associato a un insieme di muri oppure venga definito manualmente. Le impostazioni di offset dei bordi vengono riportate per ogni componente nella lista nel dialogo Impostazioni Tetto.
Vincolo	Quando il Tetto è associato a un muro, vincola il bordo del componente al bordo del tetto o alla linea d’asse del tetto, o alla faccia interna o esterna del muro, o alla faccia esterna del componente interno, o alla faccia interna del componente esterno, o alla faccia interna, esterna o al centro del componente designato come nucleo del Muro.
Posizione riempimento Sezione	Per componenti vincolati al bordo tetto e alla linea d’asse del tetto, imposta un punto di transizione per visualizzare un diverso riempimento di sezione; specificare gli attributi di riempimento in Riempimento Sezione alternativa.
Modifica	Determina se il componente del tetto taglia il muro, o se il muro taglia il componente del tetto.
Vincolo manuale	Quando il componente del tetto non è associato con un insieme di muri, il bordo del tetto può arrivare alla linea di gronda (Bordo Tetto) o fermarsi alla linea di pendenza (Linea asse Tetto).
Offset vincolo	Specifica l’offset del componente dal bordo del tetto.
Riempimento Sezione	Specifica l’aspetto del componente nelle viste in sezione.
Stile	Specificare gli attributi di riempimento del componente. Selezionare Nessuno per non avere alcun riempimento o Stile Categoria per impostare gli attributi di riempimento del componente in base alla Categoria piuttosto che in base ai parametri del dialogo; Se gli attributi di Categoria vengono modificati, il componente si adatterà automaticamente a tali variazioni. Tratteggi Vettoriali, Sfumature e Immagini, se non sono già presenti, sono importati e aggiunti nella Tavolozza Gestione Risorse.
Riempimento Sezione alternativa	Quando il componente di tetto è vincolato al bordo tetto, o alla linea asse tetto, specifica l’aspetto del componente nelle viste in sezione rispetto al punto di transizione.
Stile	Specificare gli attributi di riempimento del componente per viste in sezione alternative. Selezionare Nessuno per non avere alcun riempimento o Stile Categoria per impostare gli attributi di riempimento del componente in base alla Categoria piuttosto che in base ai parametri del dialogo; Se gli attributi di Categoria vengono modificati, il componente si adatterà automaticamente a tali variazioni. Tratteggi Vettoriali, Sfumature e Immagini, se non sono già presenti, sono importati e aggiunti nella Tavolozza Gestione Risorse.
Texture
Nessuna	Non applica alcuna texture al componente.
Texture Categoria	Utilizza la texture impostata nella Categoria del componente.
Texture	Sceglie una texture, ricavandola dalle risorse di base oppure dalle risorse del documento attivo.
Penna Sezione	Specifica l’aspetto del componente in viste in sezione.
Stile	Specificare gli attributi di penna del componente, oppure selezionare Nessuno per avere una penna nulla. Se si sceglie Stile Categoria, gli attributi di penna che verranno utilizzati nelle viste di sezione rispetteranno i parametri definiti nella Categoria: se gli attributi di Categoria vengono modificati, il componente si adatterà automaticamente a tali variazioni.
Spessore	Quando si seleziona uno stile di penna, definisce lo stile e lo spessore di linea. Se si sceglie Tratteggio”, selezionare anche la Risorsa da utilizzare.

5.Impostare i valori dei parametri che definiscono il primo dei componenti di tetto che si intendono creare.

6.Ripetere i passi da 4 a 5 fino a esaurimento di tutti i componenti di tetto che occorre definire.

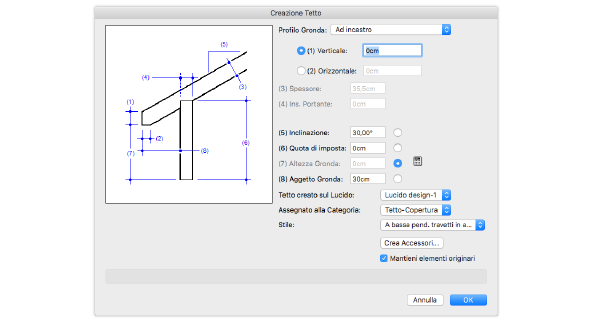

7.Fare clic sul bottone OK per chiudere il dialogo Impostazioni Tetto e tornare al dialogo Creazione Tetto.

8.Terminare l’impostazione dei parametri del tetto che si intende ottenere e fare clic su OK per generare l’oggetto.

9.Fare clic su OK per creare il componente e ritornare al dialogo Impostazioni Tetto.

Lo Spessore Totale del Tetto cambia in base allo spessore dei singoli componenti. Non appena i componenti sono definiti, essi vengono mostrati nell’anteprima. Fare clic e trascinare un singolo componente nella colonna N. per modificare il suo ordine. Determinare il componente che costituisce il riferimento, facendo clic nella colonna in corrispondenza e collocare il riferimento sul bordo inferiore o superiore del componente.

10. Per salvare le impostazioni dei componenti con le impostazioni del Tetto come stile di Tetto, fare clic su Registra Stile Tetto.

Una volta creati i componenti di un tetto selezionato, essi possono essere modificati facendo clic sul bottone Componenti nella Tavolozza Informazioni.

Definire i componenti di Tetti esistenti

Per definire o modificare i componenti di un Tetto, o di una Falda, esistente, privo di stile:

Poiché i componenti sono parte della Definizione di uno Stile Tetto, se il Tetto possiede uno stile, i suoi componenti non possono essere modificati a meno che non si scelga dal menu Stile della Tavolozza Informazioni Modifica Stile o Converti in Tetto senza stile.

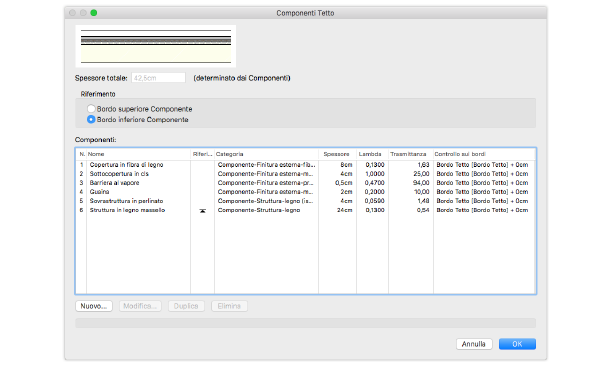

Opzione	Descrizione
Anteprima	Rappresentazione della struttura del tetto che mostra i componenti man mano che vengono definiti.
Spessore totale	Lo spessore di un tetto con componenti è definito dalla somma degli spessori dei componenti.
Componenti	Elenco dei componenti che formano la struttura del Tetto, in ordine dall’alto verso il basso, come mostrato nell’Anteprima. Per cambiare l’ordine di un componente, fare clic e trascinarlo all’interno della colonna N.
Riferim.	Uno dei componenti di Tetto è designato a essere il componente di riferimento facendo clic sulla colonna Riferim. Un indicatore nella colonna punta verso l’alto o verso il basso, per mostrare se il Riferimento è posto in cima o alla base del componente. Per spostare il riferimento, fare clic sull’indicatore per rovesciarne il senso o fare clic su Bordo superiore Componente o su Bordo inferiore Componente in fondo al dialogo.
Nuovo	Apre il dialogo Impostazioni Componente del Tetto per definire i componenti del Tetto come descritto precedentemente in questa sezione.
Modifica	Apre il dialogo Impostazioni Componente del Tetto per modificare lo spessore e gli Attributi del componente selezionato (per aprire il dialogo Impostazioni Componente del Tetto, è anche possibile fare doppio clic su un componente).
Duplica	Duplica il componente selezionato; il duplicato viene aggiunto alla lista dei componenti appena sotto all’originale selezionato; lo spessore totale del Tetto cambia di conseguenza.
Elimina	Elimina il componente selezionato; lo spessore del Tetto cambia di conseguenza.
Riferimento	Permette di scegliere se il Riferimento è applicato in cima o alla base del componente scelto; l’indicatore nella colonna Riferim. si aggiorna di conseguenza.

5.Fare clic su OK. La nuova definizione di componente viene applicata al Tetto selezionato.
