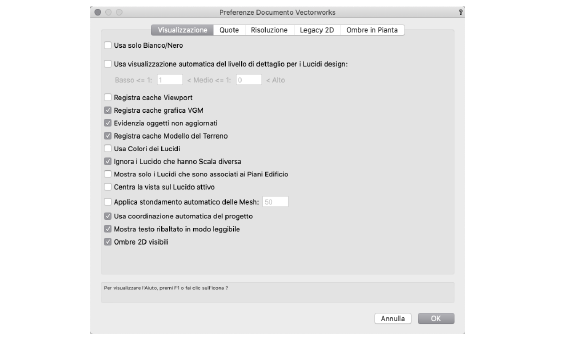

Usa solo Bianco/Nero

Gli oggetti vengono tracciati usando solo i colori bianco e nero (gli oggetti neri compaiono come neri mentre quelli di tutti gli altri colori, incluse le varie tonalità di grigio, compaiono come bianchi); questa scelta sopravanza ogni altra impostazione di colore (incluse le impostazioni di viewport) e si usa principalmente per stampare su stampanti in bianco e nero.

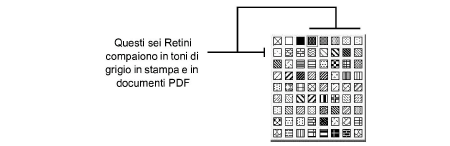

Per creare un effetto di “scala di grigi” per stampe o esportazioni in PDF quando questa opzione è attiva, utilizzare Retini come riempimento invece di colori piatti. Impostare il colore di primo piano del Retino come nero e impostare il colore di sfondo del Retino come qualsiasi altro colore. I Retini dal 4 al 9 nella casella di selezione dei Retini sono visualizzati come tonalità di grigio.

Usa visualizzazione automatica del livello di dettaglio per i Lucidi design:

(solo prodotti Vectorworks Design Suite)

Questa opzione influenza la visualizzazione di Simboli e Oggetti Parametrici che dispongono di funzionalità relativa al livello di dettaglio; vedere Personalizzare il Livello dettagli per Componenti 2D e 3D. Attivando l’opzione ed impostando dei livelli discriminanti, vengono visualizzati in automatico i livelli di dettaglio definiti per la Scala del disegno. Definire le Scale al livello o al di sotto del quale il Lucido design visualizzerà i livelli di dettaglio Basso e Medio; il livello di dettaglio Alto viene visualizzato automaticamente per i disegni con una Scala impostata sopra il livello definito come Medio.

Per esempio, inserendo rispettivamente i numeri 100 e 25 nei due campi, si ottiene il seguente comportamento.

Se la Scala del Lucido design è:

●        1:100 o più ridotta, gli oggetti appaiono a basso dettaglio.

●        1:25 o più ridotta, ma meno di 1:100, gli oggetti appaiono a medio dettaglio.

●        Meno ridotta di 1:25, gli oggetti appaiono ad alto dettaglio.

I componenti di muri, solai e tetti compaiono se l’impostazione è Medio o Alto.

Registra cache Viewport

Indica se registrare le cache delle Viewport nel documento; ciò può causare aumento della dimensione dei documenti ma anche risparmio di tempo quando si aprono documenti che contengono Viewport renderizzate. Se l’opzione non è attiva, quando si apre il documento qualsiasi Viewport richiede l’aggiornamento, la dimensione del documento diminuisce. Si noti che le cache delle Viewport sono sempre compresse in formato PNG o JPEG per risparmiare spazio (il formato predefinito dipende della selezione nelle Impostazioni Generali Vectorworks.

Registra cache grafica VGM

Permette di registrare nel file una cache del modulo grafico Vectorworks (VGM); la dimensione del file aumenta, ma migliora la performance e la qualità in apertura del file, durante il cambio delle viste, degli stati di visibilità e dei Lucidi.

Nota:La prima volta che si registra la cache nel file, si può notare un ritardo in aper­tura del file.

Evidenzia oggetti non aggiornati

Se questa opzione è attiva, le Viewport e i Modelli di sito non aggiornati mostrano un bordo di colore rosso/bianco, a indicare il loro stato. Se si disattiva questa opzione, il bordo non viene visualizzato ed è possibile riconoscere che una Viewport non è aggiornata dal fatto che nella Tavolozza Informazioni la parola Aggiorna è di colore rosso.

Registra cache Modello del Terreno (solo prodotti Vectorworks Design Suite)

Memorizza una copia dei dati sorgenti triangolati e del modello di sito esistente e proposto, in modo che il DTM venga aggiornato in modo più efficiente. Se l’opzione non è attiva, l’aggiornamento del DTM causa il ricalcolo dei dati sorgente, ma il file sarà più piccolo.

Usa Colori dei Lucidi

Gli oggetti assumono i colori di penna e riempimento impostati per i Lucidi.

Nota:Per una Viewport a cui è applicata una Visualizzazione Dati (richiesto prodotto Design Suite) questa opzione è ignorata.

Ignora i Lucidi che hanno Scala diversa

Questa opzione esclude dalla vista i Lucidi con Scala diversa da quella del Lucido attivo; attivare questa opzione per nascondere Lucidi di annotazioni o di dettaglio.

Mostra solo i Lucidi che sono associati ai Piani Edificio
(richiesto Vectorworks Architect)

Fa comparire solo i Lucidi che appartengono a Piani di Edificio, attivare questa opzione per escludere dalla vista dei Lucidi come quelli di dettaglio.

Centra la vista sul Lucido attivo

Se questa opzione è attiva, la vista viene centrata sul Lucido attivo; la vista non trasla quando si passa a un altro Lucido.

Applica stondamento automatico delle Mesh

Permette di migliorare l’aspetto di oggetti Mesh renderizzati con Ombreggiato o Renderworks; inserire un valore dell’angolo di stondamento maggiore per aumentare l’effetto, minore per diminuirlo (i valori validi vanno da 0 a 180). Per ulteriori informazioni, vedere Gestire le Texture sugli oggetti mediante la Tavolozza Informazioni.

Usa coordinazione automatica del progetto (solo prodotti Vectorworks Design Suite)

Permette la coordinazione e l’aggiornamento automatici del “Numero Tavola” e del “Nome Tavola” fra Lucidi presentazione e oggetti Squadratura, Identificazione disegno e Marcatore sezione.

Mostra testo ribaltato leggibile

Riorienta il testo ruotato o ribaltato in modo che risulti sempre leggibile.

Ombre 2D visibili

Attivare questa opzione per generare le ombre 2D per gli oggetti che hanno un attributo di ombra attivo. Per ulteriori informazioni, vedere Ombra 2D degli oggetti.

Usa prospettiva ritagliata

Attivando questa opzione, la vista prospettica presenta una cornice rettangolare intorno alla vista; se l’opzione è disattiva, la prospettiva ha un aspetto più naturale. Per ulteriori informazioni, vedere Prospettiva.

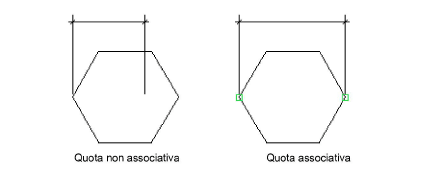

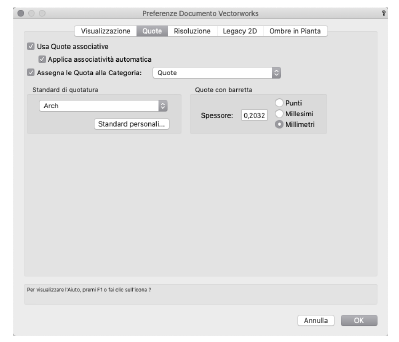

Usa Quote associative

Se questa opzione è attiva, le Quote sono associate agli oggetti a cui sono applicate. Quando una quota è associata a un oggetto, la misura si aggiorna automaticamente quando viene modificato l’oggetto a cui la Quota è associata.

Applica associatività automatica

Attivare questa opzione per associare automaticamente una Quota all’oggetto che si trova nella posizione superiore rispetto a tutti quelli che condividono il punto finale di quotatura.

Assegna le Quote alla Categoria

Assegna le Quote alla Categoria selezionata quando esse vengono create (per maggiori informazioni sulla creazione delle Categorie vedere Creare le Categorie). Se la Categoria selezionata viene successivamente eliminata, viene selezionata la Categoria Quote, oppure si può scegliere un’altra Categoria per riassegnare gli oggetti Quota.

Se l’opzione è disabilitata, le Quote create sono assegnate alla Categoria attiva, come qualunque altro tipo di oggetto.

Standard di quotatura

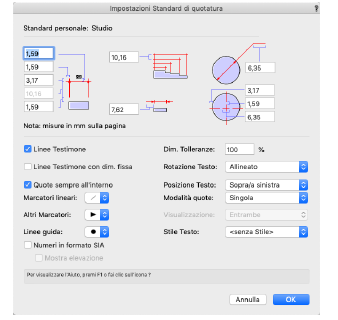

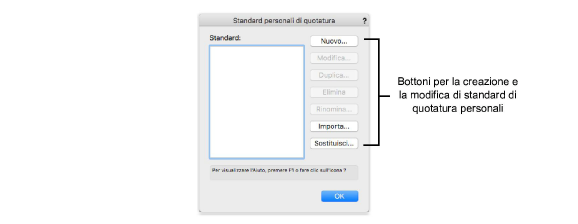

Scegliere lo Standard di quotatura da utilizzare come predefinito, o fare clic sul bottone Standard personali per aggiungere uno standard opportunamente impostato. La modifica dello Standard di quotatura non ha effetti sulle Quote già inserite nel disegno.

Quote con barretta

Imposta lo Spessore della barretta ad ogni estremo di una Quota, in punti tipografici, millesimi di pollice o millimetri.

Arch

Standard Architettonici

X

X

X

ASME

American Society of Mechanical Engineers

X

X

X

BSI

British Standards Institute

X

X

X

DIN

Standard tedeschi

X

X

X

ISO

International Standards Organization

X

X

X

JIS

Standard giapponesi

X

X

X

SIA

Standard svizzeri

X

X

X

ASME doppia

American Society of Mechanical Engineers

X

X

X

Testo ruotato

Imposta il modo di visualizzazione del testo ruotato. Massima Qualità mostra il testo ruotato alla migliore qualità possibile; Qualità normale (opzione predefinita) mostra il testo ruotato leggermente frastagliato; Riquadro di ingombro mostra solo un rettangolo che rappresenta la posizione del testo.

Immagini Bitmap

Controlla il modo di visualizzazione delle immagini bitmap. Risoluzione massima mostra le bitmap alla miglior risoluzione disponibile; Risoluzione ridotta mostra le immagini bitmap a una risoluzione inferiore; Riquadro di ingombro mostra solo un rettangolo che rappresenta la posizione della bitmap.

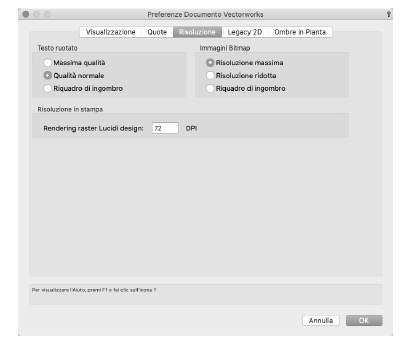

Risoluzione in stampa

Rendering raster Lucidi design

Il valore inserito nel campo influenza solo la risoluzione delle immagini con rendering Ombreggiato e Renderworks quando si effettua la stampa di un Lucido design; ha un effetto significativo sulla dimensione dei dati di output inviati alla periferica. Qualsiasi altra rasterizzazione di immagini o PDF e della geometria Vectorworks viene effettuata alla risoluzione propria della stampante. Quando si stampano immagini e Viewport inserite su un Lucido presentazione, l’impostazione in DPI propria del Lucido determina il limite superiore per la risoluzione di stampa.

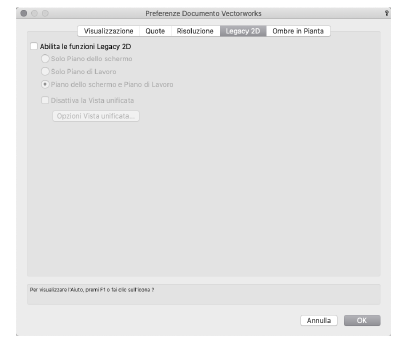

Abilita le funzioni Legacy 2D

Abilitare questa opzione per rendere disponibile il Piano dello schermo per gli Strumenti 2D (come lo strumento Rettangolo) e poter disabilitare la Vista unificata.

Nota:Un Messaggio di allarme compare quando si cerca di disabilitare queste funziona­lità 2D mentre il disegno contiene oggetti sul Piano dello schermo o Viste regi­strate contengono Viste non unificate. Per continuare occorre risolvere prima il problema.

Solo Piano dello schermo

Gli Strumenti 2D possono operare solo sul Piano dello schermo; tutti gli oggetti 2D creati sono impostati sul Piano dello schermo. Quando è attivo uno Strumento 2D, nel menu Piani della Barra delle viste può essere selezionato solo il Piano dello schermo (vedere Richiamare i Piani di Lavoro).

Solo Piano di Lavoro

Gli Strumenti 2D possono operare solo sul Piano di Lavoro, che di solito corrisponde al piano del Lucido. Tutti gli oggetti 2D creati sono impostati sul Piano di Lavoro e quando uno Strumento 2D è attivo, il Piano dello schermo non può essere selezionato nel menu Piani della Barra delle viste.

Piano dello schermo e Piano di Lavoro

Quando è attivo uno Strumento 2D, il Piano dello schermo o un qualunque Piano 3D disponibile è selezionabile dal menu Piani della Barra delle viste.

Disattiva la Vista unificata

Attivare per avere la possibilità di impostare differenti viste, opzioni di illuminazione e modi di rendering su diversi Lucidi design.

Nota:nella Barra delle viste, diviene possibile utilizzare l’opzione Vista unificata.

Opzioni Vista unificata

Apre un dialogo che permette di impostare le opzioni per la Vista unificata.

•Visualizza gli oggetti 2D sullo schermo: visualizza gli oggetti sul Piano dello schermo contenuti in tutti gli oggetti visibili nella Vista unificata e permette di accedere agli Strumenti 2D

•Solo sul Lucido attivo: visualizza solo gli oggetti sul Piano dello schermo nel Lucido attivo

•Reimposta le viste originarie quando si attiva la Vista unificata: riporta i Lucidi nel loro stato originale di vista e Sfondo Renderworks quando si disabilita la Vista unificata. Se l’opzione è disabilitata, le viste dei Lucidi restano allineate disattivando la Vista unificata, e lo Sfondo Renderworks del Lucido attivo viene applicato a tutti i Lucidi.

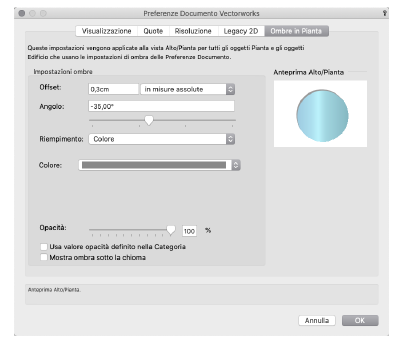

Impostazioni ombre

Offset

Inserire un valore per l’offset dell’ombra.

Unità Offset

Scegliere l’unità di misura dell’offset dell’ombra.

Nota:Fattore di altezza dell’oggetto calcola l’offset basandosi sull’altezza dell’oggetto e sul valore dell’offset.

Angolo

Impostare l’angolo dell’ombra inserendo un valore fra -180° e 180° o usando il controllo a scorrimento.

Nota:Il valore 0° corrisponde alla verticalità.

Riempimento

Scegliere uno Stile di riempimento per l’ombra.

Colore/Risorsa/Categoria

A seconda dello Stile di riempimento scelto, scegliere un colore, una Risorsa (Tratteggio vettoriale, Immagine, Sfumatura o Tassellatura) o una Categoria per l’ombra (vedere Applicare gli attributi agli oggetti).

Opacità

Se l’opzione Usa valore opacità definito nella Categoria è disattiva, trascinare il controllo a scorrimento sulla sinistra per diminuire l’opacità o inserire una percentuale nel campo a destra del controllo.

Usa valore opacità definito nella Categoria

Abilitando l’opzione, si utilizzando le impostazioni di opacità del riempimento della Categoria dell’oggetto (vedere Impostare le proprietà delle Categorie).

Mostra ombra sotto la chioma

Mostra le ombre della pianta sotto la chioma, quando la chioma è trasparente (l’opacità del riempimento di una Simbolo 2D di pianta è impostato a meno del 100%).

Anteprima Alto/Pianta

Questo riquadro mostra un’anteprima dinamica in base ai parametri impostati nel dialogo.
