Pavimentazione

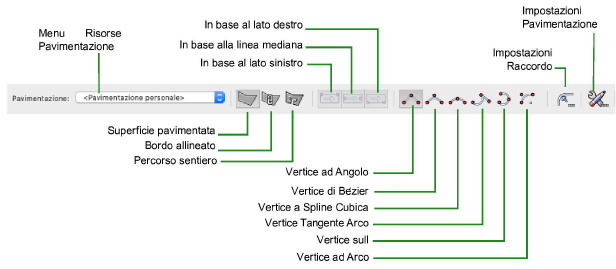

Questo menu apre il Selettore Risorse che permette di scegliere uno stile di pavimentazione da inserire; fare doppio clic su una Risorsa per attivarla.

Superficie pavimentata

Crea una Pavimentazione con una configurazione di bordo, definendo un’area con bordo opzionale.

Bordo allineato

Crea una Pavimentazione che si allinea verticalmente con geometria circostante.

Percorso sentiero

Crea una Pavimentazione lungo un percorso definito.

Opzioni bordo percorso

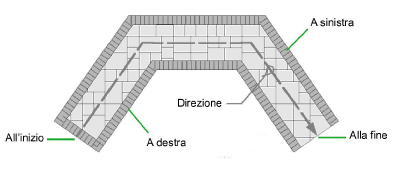

Per la modalità Percorso sentiero, queste opzioni stabiliscono dove giace il percorso in relazione alla polilinea.

Opzioni di creazione di polilinea

Scegliere come tracciare la polilinea su cui si base l’oggetto Pavimentazione.

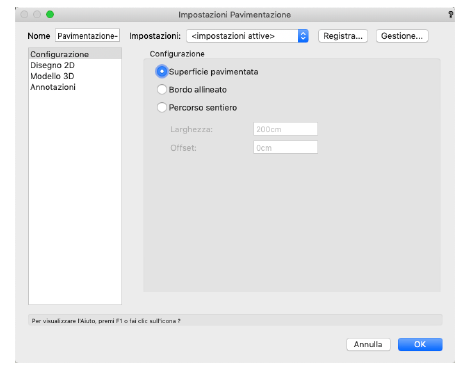

Impostazioni

Parametri di definizione dell’oggetto Pavimentazione.

Definizione

Nome

Impostare il nome dell’oggetto pavimentazione, utile per l’identificazione in etichette e distinte.

Opzioni di registrazione delle impostazioni

Utilizzare questi controlli per registrare e richiamare le impostazioni registrate.

Configurazione

Quando si accede alle Impostazioni dalla Barra di Modo, la Configurazione scelta automaticamente fa cambiare la modalità selezionata nella Barra, in modo che corrispondano quando il dialogo si chiude.

Superficie pavimentata

Se si attiva la modalità Superficie pavimentata, si andrà a disegnare una superficie tramite una polilinea a piacere, che ne connota il limite esterno (utile ad esempio per definire delle aree lastricate in modo regolare o irregolare).

Bordo allineato

Definisce l’oggetto pavimentazione con una polilinea definita dall’utente simile al tipo Superficie pavimentata; la pavimentazione si allinea verticalmente lungo i bordi della geometria circostante. Nel pannello Modello 3D il Tipo oggetto 3D passa a Solaio allineato.

Percorso sentiero

Con la modalità Percorso sentiero si traccia una polilinea che definisce l’asse del percorso lineare (utile per disegnare dei sentieri).

Larghezza

Larghezza dell’oggetto Pavimentazione di tipo Percorso sentiero.

Offset

Distanza fra la linea centrale e quella di inserimento.

Disegno 2D

Stile campitura

Scegliere lo stile di campitura della pavimentazione; vedere Specificare le opzioni per stili con lastre e piastrelle

Categoria superficie

Per controllare l’aspetto e la visibilità, scegliere una Categoria per la campitura nell’elenco di Categorie presenti nel disegno, o crearne una nuova.

Disegna bordo

Attivare questa opzione per fare in modo che venga creato un bordo attorno alla pavimentazione.

Larghezza

Definisce la larghezza del bordo.

Stile campitura

Questo menu permette di scegliere lo stile di campitura del bordo.

Colore sfondo

Fare clic per accedere al dialogo di sistema, che permette di scegliere il colore dello sfondo del bordo.

Categoria bordo

Categoria a cui sono assegnati i poligoni del bordo della pavimentazione.

Chiusure percorso sentiero

Quando si sta creando un percorso, è possibile configurare il bordo in modo che abbia o meno delle chiusure all’inizio o alla fine del sentiero o sui lati.

Modello 3D

In questo pannello si possono specificare i parametri 3D dell’oggetto. Alcune tipologie di pavimentazioni possono modificare un Modello del Terreno esistente; vedere I Modificatori del Modello del Terreno.

Tipo oggetto 3D

Scegliere il tipo di formato 3D per la Pavimentazione; vedere Tipi di pavimentazioni.

●        Nessuno mostra una rappresentazione schematica della Pavimentazione nella viste 3D.

●        Solaio permette di creare un oggetto Solaio per la parte centrale della Pavimentazione e un altro per il suo bordo (se è stato specificato che esiste).

●        Modificatore Solaio (sopra/sotto) usa un Solaio come Modificatore sito. Scegliere questo tipo se la Pavimentazione copre una parte piatta del terreno; vedere Creare una Spianata con bordo di contenimento.

●        Superficie di base usa una Pavimentazione come un Modificatore sito di tipo Superficie di base. Scegliere questo tipo per cambiare la Texture su una parte del terreno; vedere Le Superfici di base.

●        Drenaggio Solaio crea un Solaio per la parte centrale della Pavimentazione allo scopo di supportare un sistema di drenaggio; vedere I sistemi di Drenaggio dei Solai. Se si imposta l’esistenza di un bordo, viene creato un altro Solaio, ma gli elementi di drenaggio non sono applicabili a quest’ultimo.

Nota: quando si sceglie Drenaggio Solaio, non è possibile assegnare una pendenza. Tuttavia, con lo strumento Drenaggio Solaio si può modificare il Solaio centrale, aggiungendo pendenze e colmi alla geometria principale.

●        Solaio allineato crea un solaio non planare che automaticamente si adatta a elevazioni relative lungo i bordi orizzontalmente collineari di strade, pavimentazioni, modelli volumetrici, estrusioni, muri, spianate con bordi di contenimento modificatori del terreno.

●        Modificatore Solaio allineato (sopra/sotto) usa un solaio allineato come modificatore del terreno. Entrambi i tipi modificano la superficie del modello proposto, ma si allineano o al top o alla base della pavimentazione.

Allineato agli oggetti su
(solo Solaio allineato)

Scegliere gli oggetti a cui allinearsi, in base alla loro posizione. Ciò offre un controllo flessibile sull’allineamento.

●        Tutti i Lucidi: allinea la pavimentazione con la geometria di ogni Lucido design nel file

●        Solo i Lucidi visibili: allinea la pavimentazione con i modificatori posti solo sui Lucidi visibili; la geometria presente in Lucidi invisibili non ha effetti sulla pavimentazione

●        Stesso Lucido della Pavimentazione: allinea la pavimentazione con la geometria presente nello stesso Lucido design

●        Seleziona Lucidi: apre il dialogo Scelta dei Lucidi, che permette di scegliere i Lucidi contenenti geometria che possono avere effetto sull’allineamento della pavimentazione. Fare clic sulla colonna Usa per selezionare un Lucido. Per creare un nuovo Lucido design, fare clic su Crea Lucido; specificare il nome e fare clic su OK. Fare clic su OK per tornare al dialogo Impostazioni Pavimentazione. Il menu Allineato agli oggetti su mostra come attiva la voce Set personale di Lucidi.

Superficie interpolata
(solo Solaio allineato)

Aumento il livello di dettaglio della pavimentazione aggiungendo vertici; ciò aumenta la facilità di allineamento o modifica della pavimentazione.

Spessore

Per ogni tipologia di solaio è possibile impostare il parametro dello spessore.

Spessore bordo

Spessore 3D delle lastre del bordo.

Texture

Questo menu permette di scegliere la texture da assegnare alla Pavimentazione, oppure di assegnarla tramite la Categoria. Le texture che vengono elencate sono quelle presenti nella libreria degli Elementi base e quelle presenti nel progetto attivo. L’origine e la rotazione della texture vengono automaticamente definite per corrispondere alla campitura 2D assegnata alla Pavimentazione.

Texture bordo

Questo menu permette di scegliere la texture da assegnare al bordo, oppure di assegnarla tramite la Categoria. Le texture che vengono elencate sono quelle presenti nella libreria degli Elementi base e quelle presenti nel progetto attivo. L’origine e la rotazione della texture vengono automaticamente definite per corrispondere alla campitura 2D assegnata al bordo.

Annotazioni

Etichetta visibile

Questo menu permette di scegliere se visualizzare un’etichetta A sinistra o A destra della linea guida, una etichetta Libera senza linea guida o Nessuna etichetta.

Stile Etichetta

Questo menu permette di definire lo stile dell’etichetta.

●        Solo ID mostra solo il nome della pavimentazione.

●        ID-Aree mostra il nome dell’oggetto, l’area centrale e quella del bordo (se presente).

●        ID-Aree-Perim mostra il nome dell’oggetto, la lunghezza del perimetro, l’area centrale e quella del bordo (se presente).

Categoria Etichetta

Per controllare l’aspetto e la visibilità, scegliere una Categoria nell’elenco delle Categorie presenti nel disegno o crearne una nuova. Scegliere <Categoria Pavimentazione> per assegnare all’etichetta la stessa Categoria della pavimentazione.

Mostra Marcatore linea Etichetta

Attivare questa opzione per visualizzare un Marcatore alla fine della linea guida dell’etichetta; è possibile specificare lo stile del Marcatore modificando la Categoria dell’etichetta.

Etichetta agganciata al bordo

Attivare questa opzione per fare in modo che l’estremo della linea guida dell’etichetta si allinei all’angolo della Pavimentazione più vicino alla posizione dell’etichetta.

Mostra Modificatori Punti Trigonometrici
(solo Solaio allineato)

Mostra i Punti Trigonometrici aggiunti quando si modifica la superficie di un solaio allineato (vedere Modificare le pavimentazioni allineate con modificatori di superficie).

Mostra Modificatori Pendenze
(solo Solaio allineato)

Mostra gli oggetti pendenza aggiunti quando si modifica la superficie di un solaio allineato (vedere Modificare le pavimentazioni allineate con modificatori di superficie).

Categoria Freccia
(solo Solaio o Modificatore Solaio)

Per controllare l’aspetto e la visibilità, scegliere una Categoria nella lista delle Categorie presenti nel disegno o crearne una nuova. Scegliere <Categoria Pavimentazione> per assegnare l’etichetta alla stessa Categoria della pavimentazione.

Mostra Linee profilo
(solo Solaio allineato)

Mostra linee di profilo quando si aggiungono profili per modificare i solai allineati (vedere Modificare le pavimentazioni allineate con linee profilo.

Mostra Marcatori Linee profilo
(solo Solaio allineato)

Aggiunge i marcatori alle estremità delle linee di profilo.

Stile Marcatori Linee profilo
(solo Solaio allineato)

Apre il dialogo Impostazioni Stili Marcatori che permette di selezionare il tipo di marcatore ad ogni estremità delle linee di profilo; i marcatori possono essere gli stessi (Uguale a quello iniziale) oppure no (Diverso) ad ogni estremità delle linee sezione.
