Stili di campitura complessi

Vectorworks Architect e Vectorworks Landmark offrono un’ampia varietà di opzioni di campiture nel dialogo Impostazioni Pavimentazione. Le opzioni disponibili dipendono dal componente della pavimentazione selezionato.

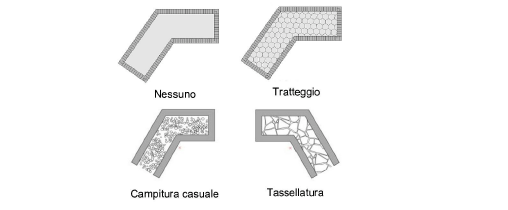

Specificare le opzioni per stili con tratteggi, campiture casuali e tassellature

Tratteggi, campiture casuali e tassellature sono disponibili sia per l’area principale della pavimentazione sia per i bordi.

1. Per specificare un Tratteggio, una Campitura casuale o una Tassellatura, scegliere la Risorsa nel menu Stile campitura.

2.Fare clic sulla lista per aprire il Selettore Risorse; fare doppio clic sulla Risorsa scelta per attivarla.

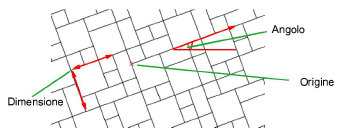

Specificare le opzioni per stili con lastre e piastrelle

Se nel menu Stile campitura del pannello Disegno 2D si sceglie la voce Lastre, Piastrelle allineate, Piastrelle sfalsate, si apre il dialogo Opzioni Campitura. Impostare i parametri e fare clic su OK.

Opzione	Descrizione
Dimensione X	Specifica la dimensione del motivo di tratteggio nella direzione X.
Bottone di collegamento	Fare clic sul bottone di collegamento per ottenere un motivo simmetrico. Se si desidera invece un motivo asimmetrico, non attivare questa opzione.
Dimensione Y	Specifica la dimensione del motivo di tratteggio nella direzione X.
Angolo	Definisce l’inclinazione del motivo di tratteggio.

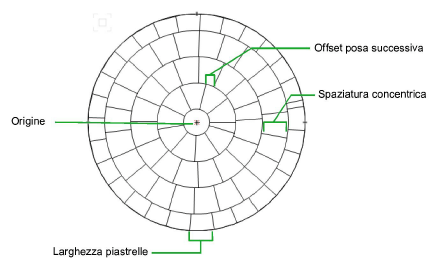

Impostare le opzioni per le piastrelle radiali

Se si sceglie la voce Piastrelle radiali nel menu Stile campitura dell’area principale (con attiva l’opzione Superficie pavimentata), si apre il dialogo Impostazioni campitura piastrelle radiali. Impostare i parametri e fare clic su OK.

Opzione	Descrizione
Spaziatura concentrica	Specifica la distanza fra le curve concentriche nel motivo radiale, cioè essenzialmente la lunghezza delle piastrelle.
Diametro pietra centrale	Diametro della pietra centrale.
Offset posa successiva	Specifica come determinare la distanza fra successive file concentriche. •La Misura definisce l’offset come la distanza lungo la corda d’arco fra una giuntura e la successiva. •L’Angolo definisce l’offset come un l’angolo misurato in gradi formato con la linea orizzontale •Lo Spostamento (%) specifica l’offset come una percentuale della larghezza esterna delle piastrelle delle precedente fila radiale.
Larghezza piastrelle	Specifica come determinare la larghezza di ogni piastrella •La Larghezza bordo esterno determina la larghezza di ogni piastrella lungo il bordo esterno di ogni fila. •La Larghezza bordo interno determina la larghezza di ogni piastrella lungo il bordo interno di ogni fila. •il Conteggio piastrelle crea uno specifico numero di piastrelle per ogni fila concentrica.

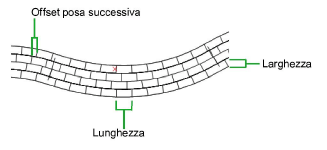

Impostare le opzioni per le piastrelle percorso curvo

Se si sceglie la voce Piastrelle percorso curvo nel menu Stile campitura dell’area principale (con attiva l’opzione Percorso sentiero), si apre il dialogo Impostazioni campitura piastrelle curve. Impostare i parametri e fare clic su OK.

Opzione	Descrizione
Larghezza piastrelle	Specifica la larghezza delle piastrelle misurata nella direzione perpendicolare al percorso.
Lunghezza piastrelle lungo il percorso	Specifica la lunghezza delle piastrelle misurata nella direzione del percorso.
Casuale (%)	Disabilitare questa opzione per rendere ogni piastrella della lunghezza specificata. Attivare e specificare una percentuale di variazione della lunghezza delle piastrelle. Alle singole piastrelle viene assegnata una lunghezza casuale non maggiore della lunghezza specificata e non minore della percentuale specificata della massima lunghezza. Per esempio, se il parametro Lunghezza piastrelle lungo il percorso è posto uguale a 20 cm, e Casuale (%) è posto uguale a 50, a ogni piastrella è assegnata una lunghezza casuale compresa fra 10 cm e 20 cm.
Offset posa successiva	Determina l’offset fra pose successive. ● Larghezza specifica la distanza di spostamento fra pose successive. Per ogni fila l’offset è incrementato del valore di Larghezza. ● Spostamento (%) definisce l’offset come percentuale della lunghezza massima di piastrella specificata in Lunghezza piastrelle lungo il percorso. Questo controllo specifica la posizione di partenza; dipendendo dalle curve nel percorso e dall’impostazione di Casuale (%), l’offset può non risultare coerente lungo lo sviluppo del percorso.

Specificare un bordo con spaziatura

Se si sceglie la voce Piastrelle nel menu Stile campitura per il bordo, occorre definire il parametro Lunghezza piastrelle. Impostare il valore desiderato e fare clic su OK.
