Nuovo

Apre il dialogo Definizione Nome che permette di creare un nuovo Standard personaliz­zato di quotatura come descritto sotto.

Modifica

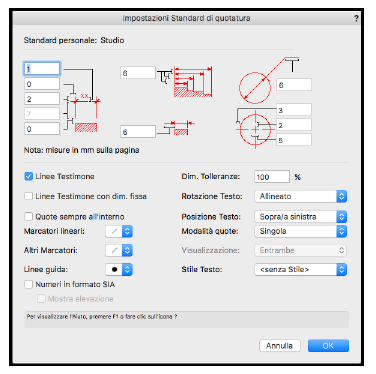

Apre il dialogo Impostazioni di standard di Quotatura personalizzato, che permette di modificare la definizione di uno Standard.

Duplica

Copia lo Standard personalizzato di quotatura e propone un nome aggiungendo un numero al nome dell’originale.

Elimina

Apre il dialogo Sostituzione Standard Quotatura, per permettere all’utente di scegliere quale Standard assegnare alle quote a cui era assegnato lo Standard che si sta elimi­nando.

Rinomina

Apre il dialogo Definizione Nome in cui l’utente può modificare il nome dello Standard selezionato.

Importa

Apre un documento e importa gli Standard personali di quotatura scelti dall’utente.

Sostituisci

Apre il dialogo Sostituzione Standard Quotatura in cui l’utente può specificare lo Stan­dard da sostituire e quello con cui sostituirlo. Ogni Quota già esistente, che usa lo Stan­dard da sostituire, assume il nuovo Standard.

Linee Testimone

Applica le Linee Testimone; se non è attiva, le Linee Testimone non vengono applicate.

Linee Testimone con dim. fissa

Permette di impostare una lunghezza fissa per le Linee Testimone.

Quote sempre all’interno

Fa comparire i valori di quota sempre all’interno delle Linee Testimone.

Marcatori Lineari

Permette di scegliere lo stile di marcatore per le quote lineari.

Altri Marcatori

Permette di scegliere lo stile di marcatore per le quote di tipo angolare, diametrale o radiale.

Linee guida

Selezionare gli attributi di marcatore da usare con le Linee guida aggiunte alle quote dello standard.

Il marcatore è visibile solo se si usa la Tavolozza Informazioni per aggiungere una Linea guida alla quota (vedere Modificare i parametri delle Quote), e poi si usa la Tavolozza Attributi per aggiungere il marcatore finale alla Linea guida (vedere Personalizzare i Marcatori).

Numeri in formato SIA

Attivare questa opzione per visualizzare i numeri nelle quote usando il formato svizzero SIA di rappresentazione dei decimali. Non utilizzabile quando si è scelta una modalità doppia.

Mostra elevazione

Se questa opzione è attiva, quando la quota è associata a un oggetto inserito in un Muro, verrà visualizzata l’elevazione dell'oggetto.

Dim. Tolleranze

Imposta la dimensione della tolleranza in relazione a quella del testo.

Rotazione Testo

Imposta la gestione del testo in relazione alla rotazione di una quota. Il testo può appa­rire Orizzontale, Orizzontale/Verticale o Allineato.

Posizione Testo

Usare questo menu per impostare la posizione del testo in relazione all’oggetto, alle due linee testimone e alla Linea portaquota.

●    Sopra/a sinistra posiziona il testo sopra la linea portaquota per le quotature non in verticale, oppure a sinistra nelle quotature in verticale.

●    Sopra/a destra posiziona il testo sopra la linea portaquota per le quotature non in verticale, oppure a destra nelle quotature in verticale.

●    All’esterno posiziona il testo all’esterno dell’area definita dalle due linee testimone e dalla linea portaquota, senza badare all’orientamento delle quotature.

Modalità quote

Imposta le quote come Singola, Doppia - affiancate o Doppia - sovrapposte. Per ulte­riori informazioni, vedere Quotatura doppia .

Visualizzazione

Se si sceglie una modalità doppia si può decidere se debba comparire la quotatura Pri­maria, Secondaria o Entrambe.

Stile Testo

Utilizzare questo menu per scegliere lo Stile Testo da utilizzare: verranno usati solo il carattere, la dimensione e lo stile carattere. Per ulteriori informazioni, vedere Usare gli Stili Testo.
