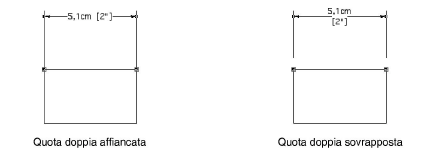

Nel caso di quotature lineari si ha la possibilità di applicare la quotatura doppia, in cui compaiono, cioè, due valori, espressi in unità di misura diverse, come pollici e centimetri. Questi valori hanno impostazioni e attributi diversi. Le quote doppie possono comparire affiancate o sovrapposte l’una all’altra.
Le Unità di misura per ciascuna quota vengono controllate dal dialogo Definizione Unità di misura. La quota Primaria usa le unità di misura impostate con “Visualizzazione generale”. Attivando la voce “Quotatura oggetti (primaria)” del menu “Impostazioni per”, si può cambiare l’opzione di arrotondamento rispetto a quella della voce principale. Con la voce “Quotatura oggetti (secondaria)” si ha pieno controllo dell’Unità di misura, dell’arrotondamento e del formato per i decimali usati per le quote secondarie.
Una volta inserita nel progetto una quota doppia, regolare i singoli attributi sia per la quota primaria sia per quella secondaria tramite la Tavolozza Informazioni.
