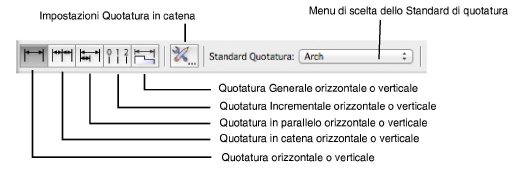

Lo strumento “Quotatura Lineare” permette di tracciare Linee di Quota vincolate, cioè orizzontali o verticali. Oltre a misurare e a marcare un oggetto, si può usare questo strumento per calcolare la distanza orizzontale o verticale fra due o più punti nell’Area di disegno.
In una vista 2D, la linea portaquota è vincolata a essere parallela all’asse X o Y del piano attivo. In una vista 3D, la linea è vincolata a essere parallela all’asse X o Y del piano su cui viene creata, ma il piano può avere un orientamento qualunque.
Se nella Tavolozza Vincoli è attivo il Vincolo al Piano di Lavoro, la linea portaquota viene proiettata sul Piano di Lavoro attivo, sia nelle viste 2D sia nelle viste 3D.
