La modalità “Quotatura orizzontale o verticale” permette di creare una linea portaquota con una singola operazione.

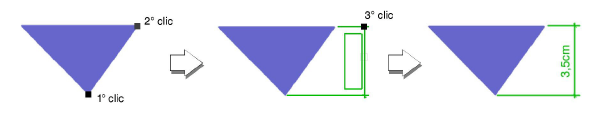

Per creare una linea portaquota con una singola misura:
1.Attivare lo strumento Quotatura Lineare .
2.Selezionare la prima modalità: Orizzontale o Verticale.
3.Scegliere nel menu posto nella Barra di Modo lo Standard di quotatura che si vuole utilizzare.
4.Fare clic per individuare il punto da cui si vuole iniziare la misura.
5.Fare clic sul secondo estremo della misura da effettuare.
6.Trascinare il cursore leggermente lontano dall’oggetto.
In una vista 2D, la linea portaquota è vincolata a essere parallela all’asse X o Y del piano attivo. Se si opera con una vista 3D, la quota può essere inserita in orizzontale o verticale rispetto al piano del Lucido; è anche possibile spostare il mouse durante il tracciamento della quota per fare in modo che essa sia allineata alle facce adiacenti dell’oggetto 3D che viene quotato.
7.Fare clic per definire la posizione della linea portaquota.
Ciò determina la distanza fra la Quota e l’oggetto quotato.
