La modalità “Generale” permette di misurare e marcare l’estensione orizzontale e verticale di ogni oggetto 2D e 3D, anche di un gruppo di oggetti. In tutti i casi, lo strumento fornisce la misura dell’estensione maggiore.
1.Selezionare gli oggetti che si vogliono misurare.
2.Attivare lo strumento Quotatura Lineare .
3.Fare clic sull’icona della modalità Generale orizzontale o verticale.
4.Scegliere nel menu posto nella Barra di Modo lo Standard di quota che si vuole utilizzare.

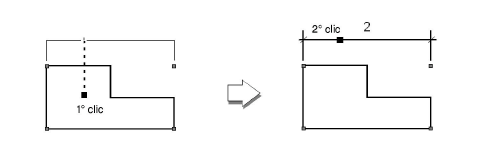

5.Fare clic in prossimità degli oggetti selezionati.
6.Spostare il cursore nella direzione in cui si desidera creare la Quota: sullo schermo compare un’anteprima della Quota, vincolata in verticale o in orizzontale.
7.Fare clic per posizionare la Quota.
