Lo strumento “Quotatura Diametrale/Radiale” permette di misurare e inserire nel disegno le dimensioni radiali o diametrali di archi e cerchi. Non funziona, tuttavia, con ellissi o oggetti dotati di vertici arrotondati, quindi con oggetti che non siano realmente dei cerchi.

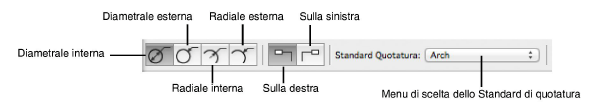

Inoltre, permette di collocare le Linee di Quota e le misure all’interno o all’esterno del cerchio/arco. Lo strumento crea sempre la quota sullo stesso piano dell’oggetto che viene misurato.
