La modalità “Quotatura Diametrale interna” permette di misurare la lunghezza del diametro del cerchio, inserendo la misura al suo interno.
Per quotare internamente il diametro di un cerchio:

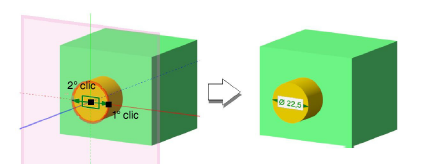

1.Attivare lo strumento Quotatura Diametrale/Radiale .
2.Fare clic sull’icona della modalità Quotatura Diametrale interna.
3.Fare clic sul cerchio che si vuole quotare (o al suo interno).
Nel caso di cerchi e archi con riempimento, spostare il cursore all’interno dell’oggetto o sul suo bordo: la posizione sarà corretta quando il cursore assumerà la forma di croce grande
.
Nel caso di cerchi e archi senza riempimento, spostare il cursore sul bordo dell’oggetto: la posizione sarà corretta quando il cursore assumerà la forma di croce grande
.
4.Spostare il cursore per ruotare la quota e fare clic quando si trova nella posizione desiderata.
