La modalità “Quotatura Diametrale esterna” permette di ottenere una misura del diametro posta all’esterno del cerchio.
Per quotare esternamente il diametro di un cerchio:
1.Attivare lo strumento Quotatura Diametrale/Radiale .
2.Attivare la modalità Quotatura Diametrale esterna.
3.Determinare da quale parte della linea portaquota si vuole collocare la misura.
Se si vuole che stia sulla sinistra della linea, fare clic sulla quinta icona nella Barra di Modo:
Se si vuole che stia sulla destra della linea, fare clic sulla sesta icona nella Barra di Modo:

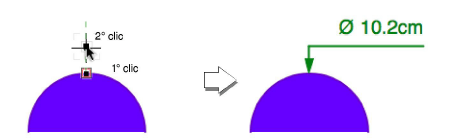

4.Fare clic sul cerchio o sull’arco (nell’area descritta sotto).
Nel caso di cerchi e archi con riempimento, spostare il cursore all’interno dell’oggetto o sul suo bordo: la posizione sarà corretta quando il cursore assumerà la forma di croce grande
.
Nel caso di cerchi e archi senza riempimento, spostare il cursore sul bordo dell’oggetto: la posizione sarà corretta quando il cursore assumerà la forma di croce grande
.
5.Spostare il cursore per ruotare la quota e fare clic quando si trova nella posizione desiderata
.
