La modalità “Quotatura Radiale esterna” consente di ottenere una misura del raggio posta all’esterno del cerchio.
Per quotare esternamente il raggio di un cerchio:
1.Attivare lo strumento Quotatura Diametrale/Radiale .
2.Fare clic sull’icona della modalità Quotatura Radiale esterna.

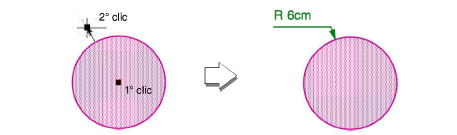

3.Determinare da quale parte della linea portaquota si vuole collocare la misura.
Se si vuole che stia sulla sinistra della linea, fare clic sulla quinta icona:
Se si vuole che stia sulla destra della linea, fare clic sulla sesta icona:
4.Fare clic sul cerchio o sull’arco (nell’area descritta sotto).
Nel caso di cerchi o archi con riempimento, spostare il cursore all’interno dell’oggetto o sul suo bordo: la posizione sarà corretta quando il cursore assumerà la forma di una croce grande
.
Nel caso di cerchi e archi senza riempimento, spostare il cursore sul bordo dell’oggetto: la posizione sarà corretta quando il cursore assumerà la forma di una croce grande
.
5.Spostare il cursore per ruotare la quota e fare clic quando si trova nella posizione desiderata.
