I magneti inseriti all’interno di un Simbolo di traliccio controllano le opzioni di connessione del traliccio. Se i tralicci personalizzati non si collegano correttamente, è opportuno modificare le proprietà o il posizionamento dei magneti per sistemare la connessione. Potrebbero essere necessarie delle regolazioni se il Simbolo del traliccio ha una geometria personalizzata insolita o se i magneti sono stati inseriti in base a dati di connessione del traliccio non validi.

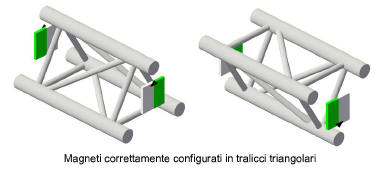

Quando un magnete per traliccio è configurato correttamente:
● Il suo punto centrale si allinea con il centro del profilo del traliccio (e anche al centro della croce del traliccio).
Nota:nei tralicci di connessione midspan, che hanno più punti di connessione lungo il profilo del traliccio, il punto centrale del magnete deve essere allineato con il centro del punto di connessione; vedere Traliccio di connessione mid-span.
● Il suo orientamento corrisponde all’angolo di aggancio della connessione del traliccio.
● Il suo lato di collegamento (con la freccia) è rivolto verso l’esterno, verso il traliccio che si collegherà.
● La sua freccia indica la parte superiore ortogonale del profilo del traliccio.
Per controllare e regolare i magneti del traliccio:
1. Aprire il componente 3D del Simbolo del traliccio in modalità Modifica oggetto. Ci sono diversi modi per farlo:
● Fare clic sul bottone Modifica Magneti nel Simbolo presente nel dialogo Proprietà Traliccio; per informazioni su questo dialogo, vedere Impostare i parametri del traliccio personalizzato.
● Selezionare il Simbolo del traliccio nella Gestione risorse e selezionare la voce Modifica Componente 3D dal menu contestuale.
2.Nell’ambiente di modifica, seleziona un Magnete: le sue proprietà vengono visualizzate nella Tavolozza Informazioni.
3.Per regolare il magnete:
● Modificare le proprietà del magnete.
● Riposizionare manualmente il magnete. Può essere utile tracciare linee guida che collegano i punti medi dei lati opposti del profilo del traliccio. Le linee si intersecano nel punto centrale, dove deve essere posizionato il magnete. Utilizzare lo strumento Muovi per spostare il magnete sul punto centrale. Se necessario, utilizzare lo strumento Rotazione per far ruotare il magnete all’angolo di aggancio corretto.
