Impostare i parametri del traliccio personalizzato

Alcuni parametri del traliccio dipendono dai dati del produttore o dalle specifiche personalizzate. Questi parametri possono essere visualizzati e modificati tramite il dialogo Proprietà Traliccio durante la modifica dei dati del Simbolo del traliccio o durante la creazione di un Simbolo di traliccio personalizzato.

Vengono visualizzati parametri diversi per tralicci diritti, angolari, a cerniera e curvi. Selezionare il tipo di traliccio dal menu Tipo geometria e modificare i parametri in base alle necessità.

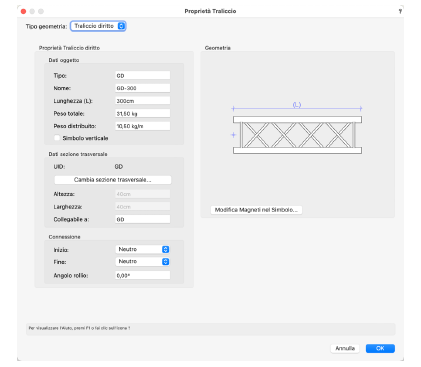

Proprietà Traliccio: Traliccio diritto

Opzione	Descrizione
Dati oggetto
Tipo	Inserire il nome del sistema di tralicci.
Nome	Definire un nome che possa univocamente classificare il traliccio nel catalogo del sistema.
Lunghezza (L)	Immettere la lunghezza di installazione.
Peso totale	Inserire il peso totale del traliccio.
Peso distribuito	Riporta il peso distribuito del traliccio, che viene calcolato automaticamente in base alla Lunghezza e al Peso totale. Eventuali modifiche qui apportate influiscono anche sul valore del Peso totale.
Simbolo verticale	Attivare questa opzione per indicare che il Simbolo verrà inserito con traliccio verticale; se l’opzione è disattiva, si desume che il traliccio è di tipo orizzontale.
Dati sezione trasversale
UID	Riporta l’ID di qualsiasi sezione trasversale attualmente selezionata.
Cambia sezione trasversale	Visualizza l’identificatore univoco della sezione trasversale, quando si sono associati dei dati relativi alla sezione trasversale del traliccio; vedere Definire i dati della sezione trasversale. Nota:per ottenere calcoli validi, occorre inserire le informazioni di sezione trasversale; se non viene identificata una sezione trasversale, i calcoli non saranno completi.
Altezza / Larghezza	Se è stata selezionata una sezione trasversale generica (rigida) o non è stata specificata una sezione trasversale, immettere l’altezza totale di installazione e la larghezza del traliccio; altrimenti viene visualizzata l’altezza e la larghezza della sezione trasversale selezionata
Collegabile a	Definisce il Tipo del sistema a cui il traliccio potrà connettersi; per elencare più di una sezione trasversale, separare i nomi con il carattere “;” (punto e virgola).
Connessione
Inizio/Fine	Selezionare il tipo di connessione per ciascuna estremità del traliccio; vedere Creare un sistema di rigging collegato. Quando si effettua un inserimento, la modalità di Connessione automatica utilizza le selezioni per la corretta connessione fra i tralicci.

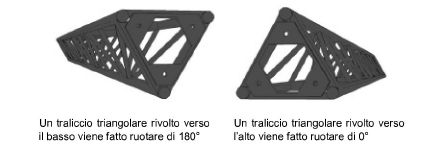

Angolo rollio	Impostare l’angolo di connessione per i tralicci triangolari. L’oggetto Traliccio viene ruotato sul suo asse X. I tralicci triangolari rivolti verso l’alto devono essere impostati su 0°; i tralicci triangolari rivolti verso il basso devono essere impostati a 180°.
Geometria	Visualizza un’anteprima della struttura a traliccio per facilitare l’identificazione dei parametri.
Modifica Magneti nel Simbolo	Apre il Simbolo del traliccio in modalità Modifica oggetto per impostare i magneti; per ulteriori informazioni, vedere Intervenire sui magneti.

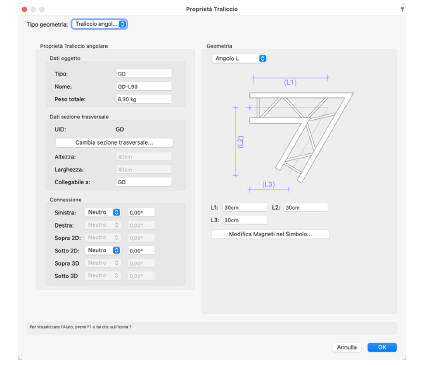

Proprietà Traliccio: Traliccio angolare

Opzione	Descrizione
Dati oggetto
Tipo	Inserire il nome del sistema di tralicci.
Nome	Definire un nome che possa univocamente classificare il traliccio nel catalogo del sistema.
Peso totale	Inserire il peso totale del traliccio.
Dati sezione trasversale
UID	Riporta l’ID di qualsiasi sezione trasversale attualmente selezionata.
Cambia sezione trasversale	Visualizza l’identificatore univoco della sezione trasversale, quando si sono associati dei dati relativi alla sezione trasversale del traliccio; vedere Definire i dati della sezione trasversale. Nota:per ottenere calcoli validi, occorre inserire le informazioni di sezione trasversale; se non viene identificata una sezione trasversale, i calcoli non saranno completi.
Altezza / Larghezza	Se è stata selezionata una sezione trasversale generica (rigida) o non è stata specificata una sezione trasversale, immettere l’altezza totale di installazione e la larghezza del traliccio; altrimenti viene visualizzata l’altezza e la larghezza della sezione trasversale selezionata
Collegabile a	Definisce il Tipo del sistema a cui il traliccio potrà connettersi; per elencare più di una sezione trasversale, separare i nomi con il carattere “;” (punto e virgola).
Connessione	Selezionare il tipo per ogni connessione e impostarne l’angolo di connessione, oppure selezionare “Nessuna connessione”; vedere Creare un sistema di rigging collegato. Al momento dell’inserimento, la modalità di Connessione automatica utilizza le selezioni per una corretta connessione dei tralicci. A seconda del Tipo di angolo selezionato, diventano disponibili varie combinazioni di connessione.
Geometria	Visualizza un’anteprima della struttura a traliccio per facilitare l’identificazione dei parametri.
Modifica Magneti nel Simbolo	Apre il Simbolo del traliccio in modalità Modifica oggetto per impostare i magneti; per ulteriori informazioni, vedere Intervenire sui magneti.
Geometria	Visualizza un’anteprima della struttura a traliccio per facilitare l’identificazione dei parametri.
Tipo di angolo	Seleziona il tipo di geometria angolare; l’anteprima si modifica visualizzando i parametri richiesti rilevanti in base alla selezione.
Parametri	In base al Tipo di angolo selezionato, occorre definire parametri diversi. L’anteprima indica dove si trovano i parametri. Per angoli tipici, sono richiesti valori di lunghezza. Per modelli personalizzati, si possono definire fino a sei punti. Definire le coordinate del centro del traliccio in cui le linee mediane si incrociano; poi selezionare gli angoli dei punti di connessione esistenti sul traliccio e specificare le loro coordinate relative al punto di inserimento.
Modifica Magneti nel Simbolo	Apre il Simbolo del traliccio in modalità Modifica oggetto per impostare i magneti; per ulteriori informazioni, vedere Intervenire sui magneti.

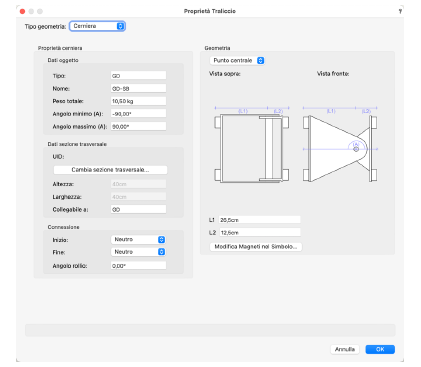

Proprietà Traliccio: Cerniera

Opzione	Descrizione
Dati oggetto
Tipo	Inserire il nome del sistema di tralicci.
Nome	Definire un nome che possa univocamente classificare il traliccio nel catalogo del sistema.
Peso totale	Inserire il peso totale del traliccio.
Angolo minimo (A)	Specificare l’angolo minimo della cerniera.
Angolo massimo (A)	Specificare l’angolo massimo della cerniera.
Dati sezione trasversale
UID	Riporta l’ID di qualsiasi sezione trasversale attualmente selezionata.
Cambia sezione trasversale	Visualizza l’identificatore univoco della sezione trasversale, quando si sono associati dei dati relativi alla sezione trasversale del traliccio; vedere Definire i dati della sezione trasversale. Nota:per ottenere calcoli validi, occorre inserire le informazioni di sezione trasversale; se non viene identificata una sezione trasversale, i calcoli non saranno completi.
Altezza / Larghezza	Se è stata selezionata una sezione trasversale generica (rigida) o non è stata specificata una sezione trasversale, immettere l’altezza totale di installazione e la larghezza del traliccio; altrimenti viene visualizzata l’altezza e la larghezza della sezione trasversale selezionata
Collegabile a	Definisce il Tipo del sistema a cui il traliccio potrà connettersi; per elencare più di una sezione trasversale, separare i nomi con il carattere “;” (punto e virgola).
Connessione
Inizio/Fine	Selezionare il tipo di connessione per ciascuna estremità del traliccio; vedere Creare un sistema di rigging collegato. Quando si effettua un inserimento, la modalità di Connessione automatica utilizza le selezioni per la corretta connessione fra i tralicci. A seconda del Tipo di angolo selezionato, diventano disponibili varie combinazioni di connessione.
Angolo rollio	Impostare l’angolo di connessione per i tralicci triangolari. L’oggetto Traliccio viene ruotato sul suo asse X. I tralicci triangolari rivolti verso l’alto devono essere impostati su 0°; i tralicci triangolari rivolti verso il basso devono essere impostati a 180°.
Geometria	Visualizza un’anteprima della struttura a traliccio per facilitare l’identificazione dei parametri.
Tipo di cerneria	Seleziona il tipo di geometria della cerniera; l’anteprima si modifica visualizzando i parametri richiesti rilevanti in base alla selezione.
Parametri	In base al Tipo di cerniera selezionato, occorre definire parametri diversi. L’anteprima indica dove si trovano i parametri.
Modifica Magneti nel Simbolo	Apre il Simbolo del traliccio in modalità Modifica oggetto per impostare i magneti; per ulteriori informazioni, vedere Intervenire sui magneti.

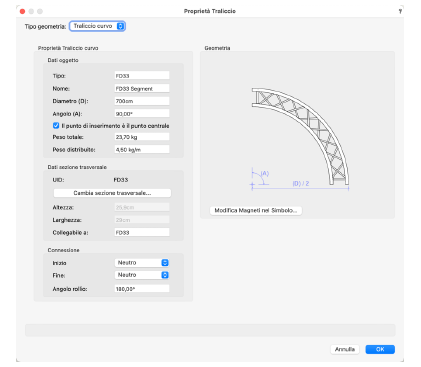

Proprietà Traliccio: Traliccio curvo

Opzione	Descrizione
Dati oggetto
Tipo	Inserire il nome del sistema di tralicci.
Nome	Definire un nome che possa univocamente classificare il traliccio nel catalogo del sistema.
Diametro (D)	Inserire il diametro esterno del traliccio.
Angolo (A)	Definire l'angolo dell'arco del traliccio misurato dal punto iniziale al punto finale.
Il punto di inserimento è il punto centrale	Attivare questa opzione per fare in modo che il punto centrale del traliccio sia anche il suo punto di inserimento.
Peso totale	Inserire il peso totale del traliccio.
Peso distribuito	Riporta il peso distribuito del traliccio, che viene calcolato automaticamente in base alla Lunghezza e al Peso. Eventuali modifiche qui apportate influiscono anche sul valore del Peso totale.
Dati sezione trasversale
UID	Riporta l’ID di qualsiasi sezione trasversale attualmente selezionata.
Cambia sezione trasversale	Visualizza l’identificatore univoco della sezione trasversale, quando si sono associati dei dati relativi alla sezione trasversale del traliccio; vedere Definire i dati della sezione trasversale. Nota:per ottenere calcoli validi, occorre inserire le informazioni di sezione trasversale; se non viene identificata una sezione trasversale, i calcoli non saranno completi.
Altezza / Larghezza	Se è stata selezionata una sezione trasversale generica (rigida) o non è stata specificata una sezione trasversale, immettere l’altezza totale di installazione e la larghezza del traliccio; altrimenti viene visualizzata l’altezza e la larghezza della sezione trasversale selezionata
Collegabile a	Definisce il Tipo del sistema a cui il traliccio potrà connettersi; per elencare più di una sezione trasversale, separare i nomi con il carattere “;” (punto e virgola).
Connessione
Inizio/Fine	Selezionare il tipo di connessione per ciascuna estremità del traliccio; vedere Creare un sistema di rigging collegato. Quando si effettua un inserimento, la modalità di Connessione automatica utilizza le selezioni per la corretta connessione fra i tralicci.
Angolo rollio	Impostare l’angolo di connessione per i tralicci triangolari. L’oggetto Traliccio viene ruotato sul suo asse X. I tralicci triangolari rivolti verso l’alto devono essere impostati su 0°; i tralicci triangolari rivolti verso il basso devono essere impostati a 180°.
Geometria	Visualizza un’anteprima della struttura a traliccio per facilitare l’identificazione dei parametri.
Modifica Magneti nel Simbolo	Apre il Simbolo del traliccio in modalità Modifica oggetto per impostare i magneti; per ulteriori informazioni, vedere Intervenire sui magneti.
