Tramite la Tavolozza Informazioni è possibile visualizzare e modificare le proprietà dei magneti.
|
Opzione |
Descrizione |
|---|---|
|
X / Y / Z |
Questi valori definiscono la posizione geometrica del magnete. |
|
Rollio |
Fa ruotare il magnete sul suo asse X; questo valore imposta l’angolo di rollio predefinito del traliccio collegato. |
|
Angolo aggancio |
Fa ruotare il magnete sul suo asse Y; questo valore imposta l’angolo di aggancio predefinito del traliccio collegato. |
|
Rotazione |
Fa ruotare il magnete sul suo asse Z; questo valore imposta la rotazionedel traliccio collegato. |
|
Tipo connessione |
Scegliere il tipo di connessione.
|
|
Modalità |
Utilizzare questo menu per scegliere una delle modalità: ● ● ● |
|
Permetti angoli rollio extra |
Queste opzioni permettono angoli di rollio aggiuntivi per il traliccio collegato. Le opzioni sono indicate da rettangoli neri sul magnete. Nota:i tralicci triangolari non supportano angoli di rollio. ● Nessuno: Il traliccio collegato si allineerà sempre con la freccia del magnete.
● 180°: il traliccio collegato può allinearsi con la freccia del magnete o collegarsi con un angolo di 180°, a seconda della posizione del cursore.
● 90°, 180°, 270°: il traliccio collegato può essere allineato con la freccia del magnete o essere collegato a un angolo di 90°, 180° o 270°, a seconda della posizione del cursore.
|
Nei Simboli di tralicci con una geometria personalizzata insolita, i magneti potrebbero necessitare di regolazioni.

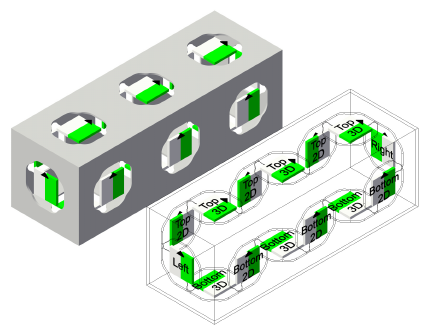

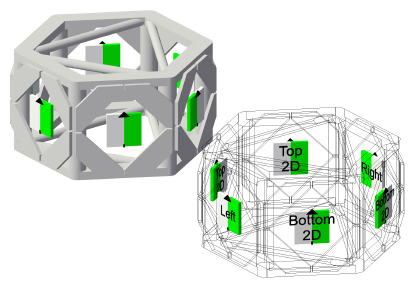

Gli esempi seguenti indicano il tipo di magneti necessari e dove devono essere posizionati in angoli complessi, hub e tralicci di connessione midspan come traliccidi tipo grid e mod.
