Strumenti di quotatura

Diversi strumenti di quotatura permettono di quotare in vari modi gli oggetti rappresentati in un disegno di Vectorworks. A seconda delle circostanze, può essere conveniente l’una o l’altra scelta dello strumento da utilizzare.

Quote Lineari

Lo strumento “Quotatura Lineare” permette di tracciare Linee di Quota vincolate, cioè orizzontali o verticali. Oltre a misurare e a marcare un oggetto, si può usare questo strumento per calcolare la distanza orizzontale o verticale fra due o più punti nell’Area di disegno.

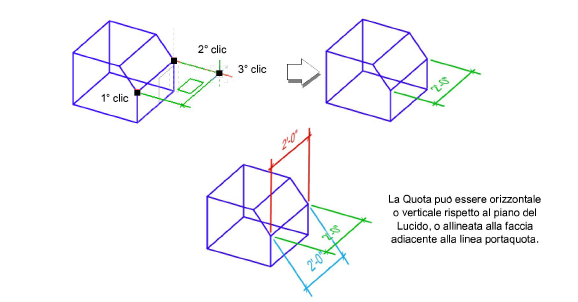

In una vista 2D, la linea portaquota è vincolata a essere parallela all’asse X o Y del piano attivo. In una vista 3D, la linea è vincolata a essere parallela all’asse X o Y del piano su cui viene creata, ma il piano può avere un orientamento qualunque.

Se nella Tavolozza Vincoli è attivo il Vincolo al Piano di Lavoro, la linea portaquota viene proiettata sul Piano di Lavoro attivo, sia nelle viste 2D sia nelle viste 3D.

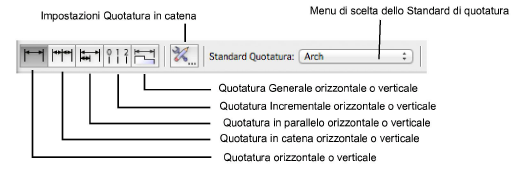

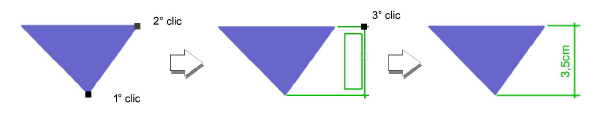

Quote orizzontali o verticali

La modalità “Quotatura orizzontale o verticale” permette di creare una linea portaquota con una singola operazione.

3.Scegliere nel menu posto nella Barra di Modo lo Standard di quotatura che si vuole utilizzare.

In una vista 2D, la linea portaquota è vincolata a essere parallela all’asse X o Y del piano attivo. Se si opera con una vista 3D, la quota può essere inserita in orizzontale o verticale rispetto al piano del Lucido; è anche possibile spostare il mouse durante il tracciamento della quota per fare in modo che essa sia allineata alle facce adiacenti dell’oggetto 3D che viene quotato.

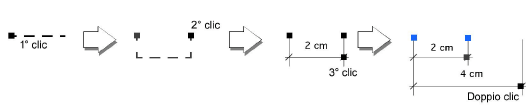

Quote in catena orizzontali o verticali

La modalità “Quotatura in catena” crea una serie di Linee di Quota connesse: ciascun segmento mostra solo la sua misura specifica in una “catena” continua.

Quando le Quote sono connesse in catena, esse possono venire spostate tutte insieme, i loro attributi e le loro proprietà possono essere modificate come se fossero un gruppo di elementi. Le proprietà delle Quote in catena possono anche essere modificate individualmente. Quando le Quote di una catena vengono modificate, gli altri elementi vengono ricalcolati automaticamente. Per ulteriori informazioni sulla modifica delle Quote in catena, vedere Modificare le Quote.

3.Scegliere nel menu posto nella Barra di Modo lo Standard di quota che si vuole utilizzare.

4.Fare clic sul bottone di definizione delle Impostazioni presente nella Barra di Modo.

5.Attivare l’opzione Crea Quote in catena legate oppure l’opzione Crea Quote individuali. Nel primo caso le Quote verranno gestite come se fossero un insieme coerente di Quote lineari, mentre nel secondo caso verranno create come oggetti separati fra loro.

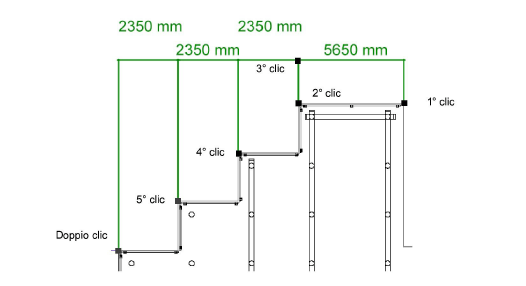

6.Se si attiva l’opzione Usa controllo collisione per la posizione dei testi, durante la creazione dei testi delle quote, Vectorworks controllerà che non si verifichi alcuna sovrapposizione. Si noti che il controllo di collisione è attivo solo in fase di creazione delle quote.

10.Trascinare il cursore un po’ lontano dall’oggetto e fare clic per posizionare la linea portaquota. Ciò determina la distanza fra la Quota e l’oggetto quotato.

11.Trascinare il mouse sul punto terminale del segmento successivo e fare clic per marcarlo.

Quote in parallelo orizzontali o verticali

La modalità “Quotatura in parallelo” crea una serie di segmenti, ciascuno dei quali misura la distanza dal punto iniziale (punto di base).

3.Scegliere nel menu posto nella Barra di Modo lo Standard di quota che si vuole utilizzare.

6.Trascinare il cursore un po’ lontano dall’oggetto e fare clic per posizionare la linea portaquota. Ciò determina la distanza fra la Quota e l’oggetto quotato.

7.Trascinare il mouse sul punto terminale del segmento successivo e fare clic per marcarlo.

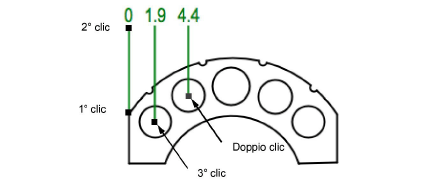

Quote Incrementali orizzontali o verticali

Utilizzare la modalità “Incrementale” se si desidera misurare una serie di distanze da un punto fisso e inserire solo le misure, senza Linee di Quota. Questa modalità può essere impiegata per misurare sia distanze orizzontali che verticali.

3.Scegliere nel menu posto nella Barra di Modo lo Standard di quota che si vuole utilizzare.

4.Fare clic sul punto da cui si desidera iniziare la misura; spostare il cursore per tracciare una breve linea.

5.Spostare il mouse fino al termine della prima distanza che si vuole misurare e fare clic.

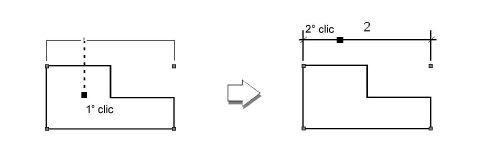

Quote Generali orizzontali o verticali

La modalità “Generale” permette di misurare e marcare l’estensione orizzontale e verticale di ogni oggetto 2D e 3D, anche di un gruppo di oggetti. In tutti i casi, lo strumento fornisce la misura dell’estensione maggiore.

4.Scegliere nel menu posto nella Barra di Modo lo Standard di quota che si vuole utilizzare.

6.Spostare il cursore nella direzione in cui si desidera creare la Quota: sullo schermo compare un’anteprima della Quota, vincolata in verticale o in orizzontale.

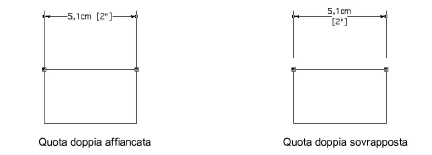

Quotatura doppia

Nel caso di quotature lineari si ha la possibilità di applicare la quotatura doppia, in cui compaiono, cioè, due valori, espressi in unità di misura diverse, come pollici e centimetri. Questi valori hanno impostazioni e attributi diversi. Le quote doppie possono comparire affiancate o sovrapposte l’una all’altra.

Le Unità di misura per ciascuna quota vengono controllate dal dialogo Definizione Unità di misura. La quota Primaria usa le unità di misura impostate con “Visualizzazione generale”. Attivando la voce “Quotatura oggetti (primaria)” del menu “Impostazioni per”, si può cambiare l’opzione di arrotondamento rispetto a quella della voce principale. Con la voce “Quotatura oggetti (secondaria)” si ha pieno controllo dell’Unità di misura, dell’arrotondamento e del formato per i decimali usati per le quote secondarie.

Una volta inserita nel progetto una quota doppia, regolare i singoli attributi sia per la quota primaria sia per quella secondaria tramite la Tavolozza Informazioni.

Quote Trasversali

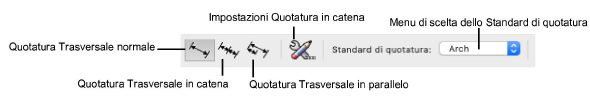

Lo strumento “Quotatura Trasversale” che possiede tre modalità, permette di tracciare Linee di Quota a ogni inclinazione. Oltre a misurare e a contrassegnare un oggetto, si può usare questo strumento per misurare la distanza fra due o più punti nell’Area di disegno. Nella Barra di Modo è possibile scegliere lo Standard di quotatura che si intende utilizzare per le quote da inserire.

Quote Trasversali normali

La modalità “Normale” permette di creare una linea portaquota con un’azione singola.

3.Scegliere nel menu posto nella Barra di Modo lo Standard di quota che si vuole utilizzare.

4.Fare clic sul punto da cui si vuole iniziare a misurare e trascinare il mouse lungo l’oggetto da quotare.

6.Trascinare il cursore leggermente lontano dall’oggetto e fare clic per posizionare la Quota.

In una vista 3D, i primi due clic determinano l’asse X del piano su cui sarà collocata la Quota; spostare il cursore per far ruotare il piano se lo si desidera. Il piano di rotazione può essere orizzontale o verticale rispetto al piano del Lucido, o allineato alle facce adiacenti dell’oggetto 3D da quotare.

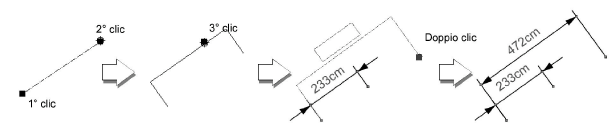

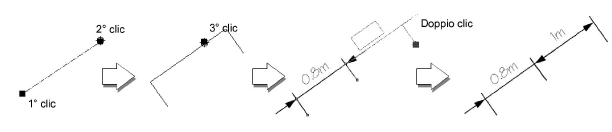

Quote Trasversali in catena

La modalità “Quotatura Trasversale in catena” crea una serie di Quote connesse, in cui ciascun segmento di Quota mostra la sua misura specifica in una “catena” continua.

3.Scegliere nel menu posto nella Barra di Modo lo Standard di quota che si vuole utilizzare.

Ciò determina dove viene tracciata la linea portaquota e dove vengono collocate le misure.

7.Spostare il mouse fino al termine del segmento successivo e fare clic per marcare il suo punto terminale.

Quote Trasversali in parallelo

La modalità “Quotatura Trasversale in parallelo” crea una serie di segmenti connessi, ciascuno dei quali misura la distanza dal punto iniziale (punto di base).

3.Scegliere nel menu posto nella Barra di Modo lo Standard di quota che si vuole utilizzare.

Ciò determina dove viene tracciata la linea portaquota e dove vengono collocate le misure.

7.Spostare il mouse fino al termine del segmento successivo e fare clic per marcare il suo punto terminale.

Quotatura automatica

Lo strumento “Quotatura automatica” permette di ottenere automaticamente la quotatura di una pianta o di un prospetto (muri esterni).

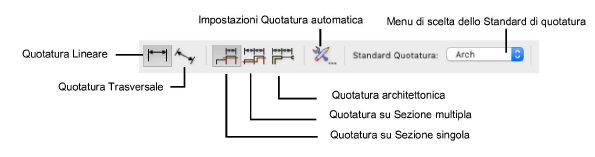

Opzione	Descrizione
Quotatura Lineare	Questa modalità permette di creare quote orizzontali o verticali.
Quotatura Trasversale	Questa modalità permette di creare quote a ogni inclinazione.
Quotatura su Sezione semplice	Questa modalità permette di quotare una parte di pianta in modo automatico. È sufficiente tracciare una linea (in Vista “Alto/Pianta”) in modo che tutte le intersezioni fra queste linee e la pianta siano quotate seguendo regole precise.

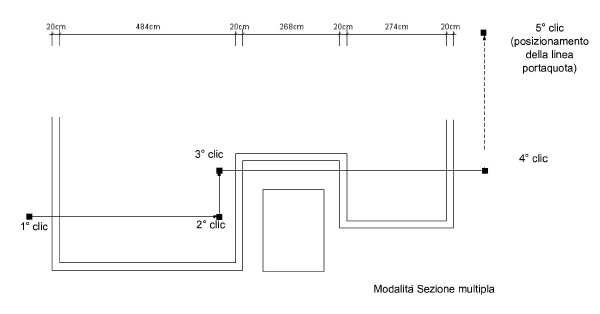

Sezione multipla	Nel caso in cui non si desideri quotare alcuni oggetti appartenenti ai tipi selezionati nelle Impostazioni, questa modalità permette di scavalcarli, escludendoli dalla quotatura, tracciando un percorso di tipo poligonale aperto.

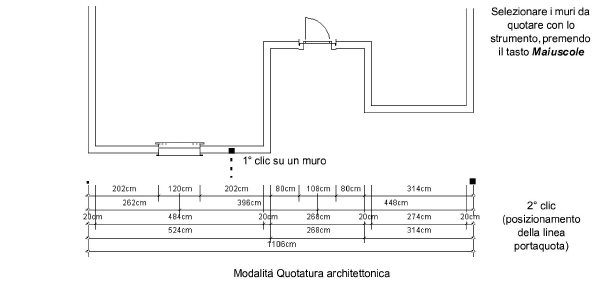

Quotatura architettonica	Questa modalità permette di inserire in una sola volta fino a cinque livelli di quote, per la quotatura dei muri esterni. Si ha la possibilità di scegliere le linee di quota che si desidera inserire nel disegno, attivando le relative opzioni. Ci sono due modi per utilizzare questa modalità. Il primo permette la quotatura di un solo muro: basta fare clic sul muro in questione e, mantenendo premuto il pulsante del mouse, trascinarlo fino alla posizione desiderata e poi rilasciarlo. Il secondo permette la quotatura di un insieme di muri: il procedimento resta lo stesso, semplicemente è necessario selezionare preventivamente i muri da quotare e fare clic su uno dei muri selezionati.
Standard Quotatura	Per impostare lo standard di quotatura per le nuove quote che si stanno per inserire, scegliere una delle voci del menu.

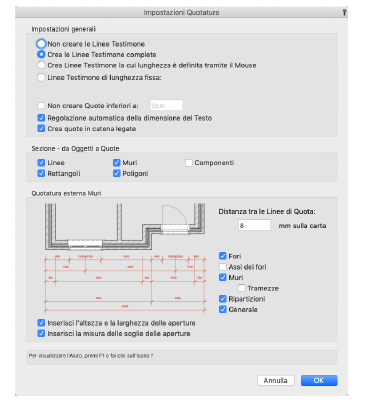

Opzione	Descrizione
Non creare le Linee Testimone	Con questa modalità le Linee Testimone non vengono create.
Crea le Linee Testimone complete	Crea Linee Testimone che terminano sugli oggetti quotati.
Crea Linee Testimone la cui lunghezza è definita tramite il Mouse	Attivando questa modalità, è possibile definire manualmente con un clic del mouse la lunghezza delle Linee Testimone al momento della quotatura.
Linee Testimone di lunghezza fissa	Attivando questa modalità, nel dialogo compare una casella di testo in cui è possibile inserire la lunghezza desiderata espressa in mm.
Non creare Quote inferiori a	Se questa opzione è attiva, le Quote troppo corte non vengono create.
Regolazione automatica della dimensione del Testo	Attivare questa opzione per ridurre in modo automatico la dimensione del testo quando la linea portaquota è troppo corta.
Crea quote in catena legate	Questa opzione permette di creare quote in catena composte da un oggetto singolo.
Sezioni - da Oggetti a Quote	È possibile quotare diversi tipi di oggetti: linee, muri, rettangoli e poligoni. È possibile includere o escludere le tipologie di oggetti, attivando semplicemente l’opzione corrispondente.
Quotatura esterna Muri	È possibile scegliere quali Linee di Quota inserire nel disegno, attivando o disattivando le opzioni: Fori, Assi dei fori, Muri, Tramezze, Ripartizioni, Generale.
Distanza tra le Linee di Quota	Permette di definire la distanza espressa in millimetri sulla carta fra le Linee di Quota.
Inserisci l’altezza e la larghezza delle aperture	Permette di inserire le misure di altezza e larghezza delle aperture inserite nei muri.
Inserisci la misura delle soglie delle aperture	Permette di inserire la misura delle soglie definita per le aperture inserite nei muri.

4.Scegliere nel menu posto nella Barra di Modo lo Standard di quota che si vuole utilizzare.

5.Tramite lo strumento fare una serie di clic per creare la quotatura desiderata.

Nota:Nel caso in cui sia attiva l’opzione “Quote Associative” nel pannello “Quote” delle “Preferenze Documento”, le quote vengono associate agli elementi Muro. Ciò vale solo per la modalità “Quotatura architettonica”. La quotatura di sezione non è mai associativa perché il software non è in grado di agganciare in modo automatico gli estremi delle sezioni.

Nota:Con lo strumento “Quotatura automatica” attivo, è possibile selezionare dei muri tenendo premuto il tasto Maiuscole e facendo clic su ciascuno dei muri da quotare, come se si trattasse dello strumento “Selezione”. Rilasciare in seguito il tasto, fare clic e trascinare il mouse oltre uno dei muri selezionati.

Quotatura complessa

Questo strumento permette di creare quote in modo analogo agli strumenti “Quotatura Trasversale” e “Quotatura Lineare” (vedere Quote Trasversali e Quote Lineari) ma con un controllo superiore sulle caratteristiche delle Linee Testimone e su altri aspetti grafici della quota.

Quando si attiva questo strumento, si hanno a disposizione quattro modalità di lavoro selezionabili nella Barra di Modo.

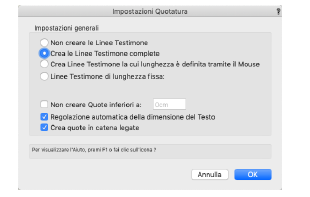

Opzione	Descrizione
Non creare le Linee Testimone	Con questa modalità le Linee Testimone non vengono create. Se è attiva la modalità “Quote Associative”, vengono create quote associate agli oggetti.
Crea le Linee Testimone complete	Crea Linee Testimone che terminano sugli oggetti quotati. Se è attiva la modalità “Quote Associative”, vengono create quote associate agli oggetti.
Crea Linee Testimone la cui lunghezza è definita tramite il Mouse	Attivando questa modalità, è possibile definire manualmente con un clic del mouse la lunghezza delle Linee Testimone al momento della quotatura.
Linee Testimone di lunghezza fissa	Attivando questa modalità, nel dialogo compare una casella di testo in cui è possibile inserire la lunghezza desiderata espressa in mm.
Non creare Quote inferiori a	Se questa opzione è attiva, le Quote troppo corte non vengono create.
Regolazione automatica della dimensione del Testo	Attivare questa opzione per ridurre in modo automatico la dimensione del testo quando la linea portaquota è troppo corta.
Crea quote in catena legate	Questa opzione permette di creare quote in catena composte da un oggetto singolo.

4.Scegliere nel menu posto nella Barra di Modo lo Standard di quota che si vuole utilizzare.

5.Tramite lo strumento fare una serie di clic per creare la quotatura desiderata.

Quote Diametrali e Radiali

Lo strumento “Quotatura Diametrale/Radiale” permette di misurare e inserire nel disegno le dimensioni radiali o diametrali di archi e cerchi. Non funziona, tuttavia, con ellissi o oggetti dotati di vertici arrotondati, quindi con oggetti che non siano realmente dei cerchi.

Inoltre, permette di collocare le Linee di Quota e le misure all’interno o all’esterno del cerchio/arco. Lo strumento crea sempre la quota sullo stesso piano dell’oggetto che viene misurato.

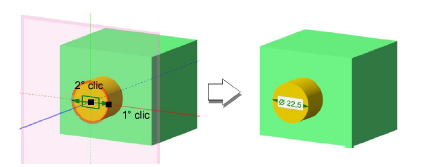

Quote Diametrali interne

La modalità “Quotatura Diametrale interna” permette di misurare la lunghezza del diametro del cerchio, inserendo la misura al suo interno.

Nel caso di cerchi e archi con riempimento, spostare il cursore all’interno dell’oggetto o sul suo bordo: la posizione sarà corretta quando il cursore assumerà la forma di croce grande

Nel caso di cerchi e archi senza riempimento, spostare il cursore sul bordo dell’oggetto: la posizione sarà corretta quando il cursore assumerà la forma di croce grande

4.Spostare il cursore per ruotare la quota e fare clic quando si trova nella posizione desiderata.

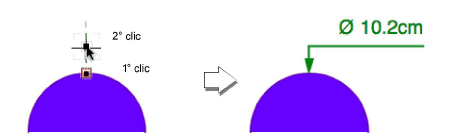

Quote Diametrali esterne

La modalità “Quotatura Diametrale esterna” permette di ottenere una misura del diametro posta all’esterno del cerchio.

3.Determinare da quale parte della linea portaquota si vuole collocare la misura.

Se si vuole che stia sulla sinistra della linea, fare clic sulla quinta icona nella Barra di Modo:

Se si vuole che stia sulla destra della linea, fare clic sulla sesta icona nella Barra di Modo:

Nel caso di cerchi e archi con riempimento, spostare il cursore all’interno dell’oggetto o sul suo bordo: la posizione sarà corretta quando il cursore assumerà la forma di croce grande

Nel caso di cerchi e archi senza riempimento, spostare il cursore sul bordo dell’oggetto: la posizione sarà corretta quando il cursore assumerà la forma di croce grande

5.Spostare il cursore per ruotare la quota e fare clic quando si trova nella posizione desiderata.

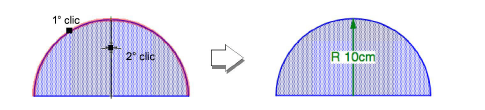

Quote Radiali interne

La modalità “Quotatura Radiale interna” permette di misurare la lunghezza del raggio del cerchio.

Nel caso di cerchi e archi con riempimento, spostare il cursore all’interno dell’oggetto o sul suo bordo: la posizione sarà corretta quando il cursore assumerà la forma di croce grande

Nel caso di cerchi e archi senza riempimento, spostare il cursore sul bordo dell’oggetto: la posizione sarà corretta quando il cursore assumerà la forma di croce grande

4.Spostare il cursore per ruotare la quota e fare clic quando si trova nella posizione desiderata

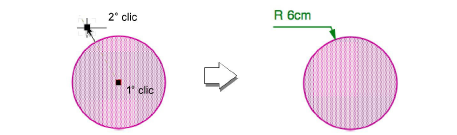

Quote Radiali esterne

La modalità “Quotatura Radiale esterna” consente di ottenere una misura del raggio posta all’esterno del cerchio.

3.Determinare da quale parte della linea portaquota si vuole collocare la misura.

Nel caso di cerchi o archi con riempimento, spostare il cursore all’interno dell’oggetto o sul suo bordo: la posizione sarà corretta quando il cursore assumerà la forma di una croce grande

Nel caso di cerchi e archi senza riempimento, spostare il cursore sul bordo dell’oggetto: la posizione sarà corretta quando il cursore assumerà la forma di una croce grande

5.Spostare il cursore per ruotare la quota e fare clic quando si trova nella posizione desiderata.

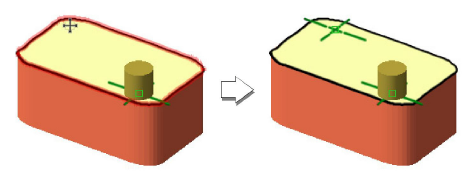

Marcare il Riferimento Centrale

Lo strumento “Riferimento Centrale” permette di suddividere facilmente in quarti un cerchio, un’ellisse, un rettangolo o un rettangolo arrotondato, marcando il centro esatto dell’oggetto 2D. Inoltre, si può utilizzarlo per individuare il centro di uno o più vertici di un rettangolo arrotondato.

Quando è attivo lo strumento “Riferimento Centrale” è possibile scegliere dalla Barra di Modo lo Standard di quotatura per gli oggetti che si aggiungeranno nel documento. A questo scopo, scegliere uno Stile di quotatura nel menu “Standard Quotatura”, o scegliere la voce “Personali” per creare uno nuovo stile o modificare uno stile già disponibile (vedere Standard personalizzati di quotatura).

Cerchi, Ellissi, Rettangoli e Rettangoli Arrotondati

Si può essere certi di aver selezionato un oggetto su cui lo strumento può funzionare quando, muovendo il cursore, assume la forma a croce

Vectorworks suddivide l’oggetto in quarti, marcando il centro con l’intersezione di due linee.

Angoli dei Rettangoli arrotondati

2.Tenendo premuto il tasto Opzione (macOS) o Alt (Windows), spostare il cursore sull’angolo del rettangolo arrotondato che si vuole marcare.

Vectorworks suddivide l’angolo in quarti, contrassegnando il centro con l’intersezione di due linee.

Quote Angolari

Lo strumento “Quotatura Angolare” che possiede tre modalità, permette di misurare e quotare gli angoli. Si possono quotare gli angoli fra due bordi di un oggetto, fra due lati di un singolo oggetto, fra un singolo oggetto e una linea di riferimento o fra due linee di riferimento. Questo strumento funziona con tutti gli oggetti che hanno lati lineari o planari, inclusi rettangoli arrotondati e ruotati, linee, polilinee, poligoni e solidi; non funziona, invece, con cerchi, ellissi o archi. Inoltre, non funziona se si cerca di quotare linee parallele o linee poste su piani diversi.

Se nella Tavolozza Vincoli è attivo l’Aggancio al Piano di Lavoro, la faccia dell’oggetto da quotare deve essere parallela al Piano di Lavoro.

Opzione	Descrizione
Quotatura Angolare fra due oggetti	Quota l’angolo fra due lati o facce di uno o più oggetti.
Quotatura Angolare fra un oggetto e un riferimento	Quota l’angolo fra un oggetto e una linea di riferimento.
Quotatura Angolare fra due riferimenti	Quota l’angolo fra due linee di riferimento.
Standard Quotatura	Per cambiare lo Standard di quotatura per le nuove quote create nel documento, scegliere uno Standard nella lista; scegliere Personali per creare o modificare standard personali.

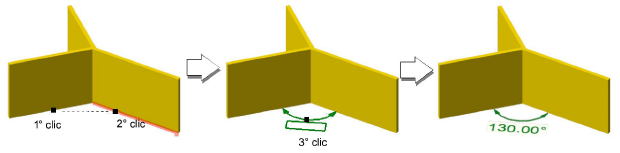

Quota Angolare fra due lati o facce di oggetti

3.Spostare il cursore di selezione sul primo lato dell’angolo che si vuole quotare.

Se la quota riguarda l’angolo corretto, fare clic per impostare e visualizzare le informazioni di quotatura.

Se si vuole selezionare un altro angolo, per esempio quello supplementare, trascinare il mouse in modo da visualizzare l’angolo desiderato.

6.Fare clic per definire la posizione della linea di riferimento e creare la quota.

Quota Angolare fra Linea di Riferimento e oggetto

2.Fare clic sull’icona della modalità Quotatura Angolare fra un oggetto e un riferimento.

5.Fare clic con la punta del dito sul lato dell’oggetto (e, quindi, dell’angolo) che si vuole quotare.

6.Se la quota riguarda l’angolo corretto, fare clic per definire la posizione della linea di riferimento e creare la quota.

Se si vuole selezionare un altro angolo, per esempio quello supplementare, trascinare il mouse in modo da visualizzare l’angolo opposto.

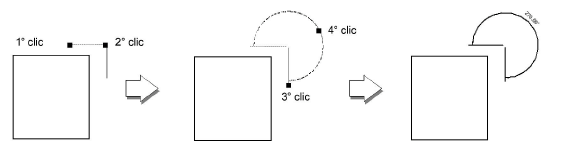

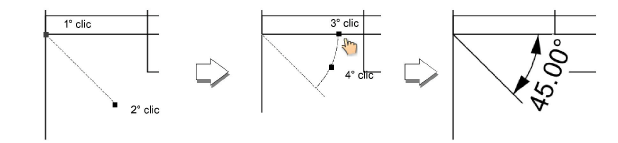

Quotatura Angolare fra due Riferimenti

Per quotare un angolo formato da due linee di riferimento tracciate dall’utente al momento della quotatura stessa:

7.Fare clic una terza volta per impostare il termine della seconda linea di riferimento.

Per scegliere un angolo diverso, per esempio quello giacente nel settore opposto, trascinare il mouse fino a quando l’anteprima non mostra l’angolo che si desidera quotare.

8.Quando l’anteprima mostra l’angolo desiderato, fare ancora clic per definire il raggio della quota.

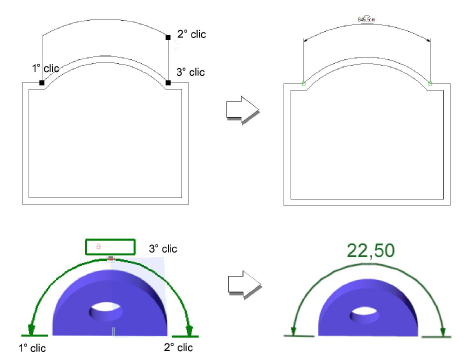

Quote delle lunghezze d’arco

Lo strumento “Quotatura Arco” permette di quotare la lunghezza (sviluppo) di un arco fra due punti qualsiasi della sua circonferenza. La quota può comparire con le sue linee testimone perpendicolari alla corda dell’arco o perpendicolari alle tangenti all’arco. Vi è anche modo di visualizzare e nascondere il simbolo di un arco al di sopra del testo di quota.

Questo strumento può essere usato con archi, polilinee con segmenti ad arco, muri curvi e oggetti 3D basati su archi. Crea la quota sempre sullo stesso piano dell’arco da quotare.

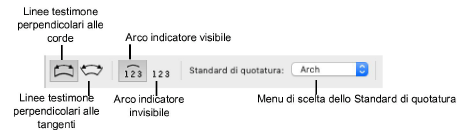

Opzione	Descrizione
Linee Testimone perpendicolari alla corda	Le linee testimone della quotatura risultano perpendicolari alla corda definita dai punti quotati sull’arco.
Linee Testimone perpendicolari alle tangenti	Le linee testimone della quotatura risultano perpendicolari alle linee tangenti all’arco nei punti quotati.
Arco indicatore visibile	Mostra un simbolo grafico di arco al di sopra del testo di quota.
Arco indicatore invisibile	Mostra il testo di quota senza alcun simbolo grafico aggiuntivo.
Standard di quotatura	Per cambiare lo standard di quotatura per le nuove quote create nel disegno, selezionare uno standard nella lista; scegliere Personali per creare o gestire standard personalizzati (vedere Standard personalizzati di quotatura).

2.Selezionare la modalità preferita per l’impostazione dell’orientamento delle linee testimone e scegliere se usare l’arco indicatore al di sopra del testo di quota.
