Standard personalizzati di quotatura

A scopo di una buona usabilità, in Vectorworks sono disponibili diversi Standard di quotatura come ISO, DIN e ASME. Questi Standard predefiniti possono essere modificati dall’utente. Per generare un aspetto diverso (per esempio con distanze maggiori o marcatori di spessore inferiore), l’utente può creare i propri Standard di quotatura.

2.Accedere al menu Standard Quotatura nella Barra di Modo e scegliere la voce Personali.

2.Accedere al menu Standard nella Tavolozza Informazioni e scegliere la voce Personali.

Opzione	Descrizione
Nuovo	Apre il dialogo Definizione Nome che permette di creare un nuovo Standard personalizzato di quotatura come descritto sotto.
Modifica	Apre il dialogo Impostazioni di standard di Quotatura personalizzato, che permette di modificare la definizione di uno Standard.
Duplica	Copia lo Standard personalizzato di quotatura e propone un nome aggiungendo un numero al nome dell’originale.
Elimina	Apre il dialogo Sostituzione Standard Quotatura, per permettere all’utente di scegliere quale Standard assegnare alle quote a cui era assegnato lo Standard che si sta eliminando.
Rinomina	Apre il dialogo Definizione Nome in cui l’utente può modificare il nome dello Standard selezionato.
Importa	Apre un documento e importa gli Standard personali di quotatura scelti dall’utente.
Sostituisci	Apre il dialogo Sostituzione Standard Quotatura in cui l’utente può specificare lo Standard da sostituire e quello con cui sostituirlo. Ogni Quota già esistente, che usa lo Standard da sostituire, assume il nuovo Standard.

4.Digitare un nome per il nuovo Standard di quotatura e fare clic su OK per chiudere il dialogo e aggiungere lo standard personale alla lista.

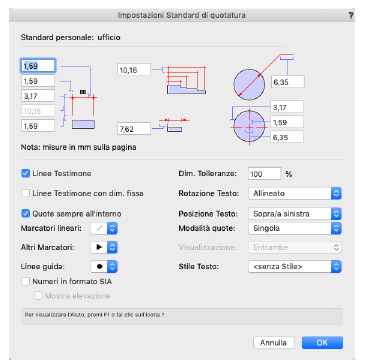

Opzione	Descrizione
Linee Testimone	Applica le Linee Testimone; se non è attiva, le Linee Testimone non vengono applicate.
Linee Testimone con dim. fissa	Permette di impostare una lunghezza fissa per le Linee Testimone.
Quote sempre all’interno	Fa comparire i valori di quota sempre all’interno delle Linee Testimone.
Marcatori Lineari	Permette di scegliere lo stile di marcatore per le quote lineari.
Altri Marcatori	Permette di scegliere lo stile di marcatore per le quote di tipo angolare, diametrale o radiale.
Linee guida	Selezionare gli attributi di marcatore da usare con le Linee guida aggiunte alle quote dello standard. Il marcatore è visibile solo se si usa la Tavolozza Informazioni per aggiungere una Linea guida alla quota (vedere Modificare i parametri delle Quote), e poi si usa la Tavolozza Attributi per aggiungere il marcatore finale alla Linea guida (vedere Personalizzare i Marcatori).
Numeri in formato SIA	Attivare questa opzione per visualizzare i numeri nelle quote usando il formato svizzero SIA di rappresentazione dei decimali. Non utilizzabile quando si è scelta una modalità doppia.
Mostra elevazione	Se questa opzione è attiva, quando la quota è associata a un oggetto inserito in un Muro, verrà visualizzata l’elevazione dell
Dim. Tolleranze	Imposta la dimensione della tolleranza in relazione a quella del testo.
Rotazione Testo	Imposta la gestione del testo in relazione alla rotazione di una quota. Il testo può apparire Orizzontale, Orizzontale/Verticale o Allineato.
Posizione Testo	Usare questo menu per impostare la posizione del testo in relazione all’oggetto, alle due linee testimone e alla Linea portaquota. ● Sopra/a sinistra posiziona il testo sopra la linea portaquota per le quotature non in verticale, oppure a sinistra nelle quotature in verticale. ● Sopra/a destra posiziona il testo sopra la linea portaquota per le quotature non in verticale, oppure a destra nelle quotature in verticale. ● All’esterno posiziona il testo all’esterno dell’area definita dalle due linee testimone e dalla linea portaquota, senza badare all’orientamento delle quotature.
Modalità quote	Imposta le quote come Singola, Doppia - affiancate o Doppia - sovrapposte. Per ulteriori informazioni, vedere Quotatura doppia .
Visualizzazione	Se si sceglie una modalità doppia si può decidere se debba comparire la quotatura Primaria, Secondaria o Entrambe.
Stile Testo	Utilizzare questo menu per scegliere lo Stile Testo da utilizzare: verranno usati solo il carattere, la dimensione e lo stile carattere. Per ulteriori informazioni, vedere Usare gli Stili Testo.

7.Fare clic su OK per chiudere il dialogo e tornare al dialogo di gestione degli standard.

8.Fare clic su OK per chiudere il dialogo di gestione degli standard e tornare al dialogo Preferenze Documento Vectorworks.

Lo Standard diventa quello attivo e verrà usato per tutte le nuove quote inserite da quel momento.

Importare uno Standard personale di quotatura

5.Scegliere il documento da cui si vuole importare lo Standard di quotatura e fare clic su Apri.

Gli standard di quotatura importati compaiono nel dialogo Standard personali di quotatura del documento attivo.

Sostituire uno Standard personale di quotatura

È possibile applicare alle Quote assegnate a un certo Standard di quotatura, predefinito o personale, un altro qualsiasi Standard di quotatura, predefinito o personale, presente nel documento attivo.

5.Scegliere lo standard di quotatura da sostituire nella lista Sostituisci e scegliere il nuovo standard da applicare nella lista Con lo Standard. Fare clic su OK.

Il nuovo Standard di quotatura viene applicato alle quote create con il precedente Standard di quotatura e viene usato per i nuovi oggetti Quota creati.
