Inserire Cablaggi multipli

I cablaggi multi-circuito, noti anche come cablaggi multipli, trasportano l’energia dai rack di distribuzione dell’alimentazione e dai rack dimmer agli Apparecchi illuminazione, ai proiettori e ad altri dispositivi. I cablaggi multipli includono componenti di Break-in e Break-out, che si collegano al cablaggio e consentono all’alimentazione di entrare nel cablaggi multipli e di essere distribuita.

I Break-out dei cablaggi multipli hanno etichette speciali; L’inserimento di alcune informazioni inerenti ai cablaggi multipli e ai relativi Break-out può essere realizzato tramite la tavolozza Informazioni dell’etichetta associata. Consultare la sezione Inserire le etichette di Break-out.

2.Attivare la modalità di disegno Polilinea nella Barra di Modo. Per ulteriori informazioni sulle modalità di disegno polilinea, consultare Creare Polilinee.

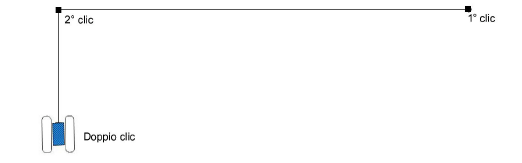

3.Fare clic per posizionare l’inizio del cablaggio e disegnare la polilinea del cablaggio, facendo clic su ciascun vertice. Fare doppio clic per terminare il disegno del cablaggio.

La prima volta che si utilizza questo strumento in un documento, si apre il dialogo delle impostazioni. Definire le impostazioni predefinite e fare clic su OK.

Dopo il posizionamento, il percorso del cablaggio può essere regolato con lo strumento Modifica. Le impostazioni possono essere modificate tramite la Tavolozza Informazioni.

Opzione	Descrizione
ID cablaggio	Assegna un nome al percorso del cablaggio, utile per etichette, pianificazioni e altri fogli di calcolo.
ID rack	Assegna un nome al rack a cui si connette il cablaggio.
ID box	Fornisce il nome della scatola di distribuzione.
ID porta	Assegna un nome alla porta in cui si inserisce il cablaggio
ID telaio	Assegna un nome al telaio o fascio che include il cablaggio
Colore rivestimento	Identifica il cablaggio con un codice colore, che può essere utilizzato per etichettare i rack e le schede.
Tipo di cablaggio	Seleziona la tipologia di cablaggio multiplo.
Lunghezza del percorso	Visualizza la lunghezza totale necessaria per il cablaggio stesso; lcablaggi extra (non utilizzati) sono presenti.
Distanza verticale totale	Se il cablaggio deve viaggiare verticalmente (per esempio, per aggirare unimpostata la distanza verticale per ciascuna parte. Questo parametro visualizza la distanza verticale totale richiesta.
Conteggio segmenti	Determina automaticamente le parti, o segmenti, delle lunghezze dei cablaggi necessarie per completare il cablaggio stesso, utilizzando il minor numero possibile di connessioni. Il cablaggio viene diviso in parti, fino a un totale di nove parti, in base alla lunghezza disponibile di cablaggio; ogni parte viene visualizzata con i relativi dati.
Lunghezze di magazzino	Visualizza le lunghezze di cablaggio disponibili come impostato nelle impostazioni dei cablaggi; vedere Definire le impostazioni dei cablaggi.
Segmento __	Visualizza la lunghezza di ciascuna parte del cablaggio.
Segmento __ verticale	Visualizza la distanza verticale, se presente, necessaria per far viaggiare la parte attorno agli ostacoli.
Segmento __ ID telaio	Identifica il telaio o fascio che include questa sezione di cablaggio.
Break __ ID	Identifica il nome di qualsiasi Break del cablaggio.
Totale segmenti	Visualizza la lunghezza totale del cablaggio utilizzato come somma di tutti i segmenti.
Il totale segmenti è	Visualizza la lunghezza extra del cablaggio disponibile
Tipologia Break-out	Seleziona la tipologia di Break-out utilizzata, o selezionare Nessuna se non vi sono presenti Break-out.
Adattatore __	Seleziona la tipologia di Adattatore.
Conteggio Adattatori __	Indica il numero di Adattatori presenti.
Lunghezza Break-out	Definisce la lunghezza del Break-out.
Sfalsato	Indica che il Break-out presenta cavi con lunghezze differenti.
Lunghezze sfalsate	Quando il Break-out presenta cavi sfalsati, definisce la lunghezza di ogni cavo del circuito.
Solo Break-Out	Nasconde il cablaggio multiplo, visualizzando il solo Break-out; quando si seleziona questa opzione, il cablaggio multiplo non viene conteggiato nel fogli di calcolo.
Disegna raggio del Break-out	Visualizza il raggio di copertura dei cavi del Break-out.
Posizione Break-out	Fornisce un nome per la posizione del Break-out per soli scopi informativi.
Circuito __	Definisce informazioni specifiche per ogni circuito del Break-out. Se i campi Circuito non vengono visualizzati, selezionare Mostra Break-out nella Tavolozza Informazioni.
Tipologia Break-in	Seleziona la tipologia di Break-in utilizzata, o selezionare Nessuna se non vi sono presenti Break-in.
Lunghezza Break-in	Definisce la lunghezza del Break-in.
Posizione Break-in	Fornisce un nome per la posizione del Break-in.
Circuito Break-in ___	Fornisce le informazioni di collegamento per ogni circuito Break-in. Se i campi Circuito non vengono visualizzati, selezionare Mostra Break-in nella tavolozza Informazioni.
Amperaggio massimo	Fornisce il massimo carico di amperaggio del cablaggio, utile per etichette, pianificazioni e altri fogli di calcolo.
Voltaggio	Specifica la tensione del cablaggio fornita dalla fonte di alimentazione; questo valore è utilizzato nel calcolo della caduta di tensione. Selezionare Altro se la tensione fornita non è elencata.
Altro	Quando viene scelto nel campo Voltaggio la voce “Altro”, definire il valore personale della tensione di alimentazione.
Diametro dei cablaggi	Seleziona il valore di sezione del cavo di cablaggio.
Dati Tensione	Visualizza i calcoli della caduta di tensione e i dati. ● Formula caduta di tensione: visualizza la formula utilizzata per calcolare la caduta di tensione. ● Voltaggio erogato: visualizza la tensione erogata alla fine del cablaggio (dopo aver calcolato la caduta di tensione). ● Caduta di tensione: visualizza la quantità di tensione persa dato il valore di resistenza del cablaggio. ● Drop % (Percentuale caduta di tensione): visualizza la percentuale di tensione persa dal percorso del cablaggio. ● Valore CM: visualizza il valore del Circular Mil (CM) [unità di misura per cavi e cablaggi utilizzata solo in US e Canada] assegnato al cablaggio in base al calibro del filo. Se i campi Voltaggio non vengono visualizzati, attivare Mostra calcoli caduta di tensione nella tavolozza Informazioni.
ID inventario	Inserisci un codice di inventario opzionale per il cablaggio
Campo utente __	Aggiunge note o commenti opzionali sul cablaggio, utili per la creazione di report. Nel campo 3 è possibile inserire un solo valore numerico.
Visualizza sul disegno	Abilita la visualizzazione delle informazioni di cablaggio sul disegno.
Evidenzia Connessioni	Inserisce un segno di evidenziazione e il valore di lunghezza del cablaggio nel punto in cui è presente una connessione.
Mostra Teste multiple	Inserisce un simbolo alla fine del cablaggio per visualizzare le connessioni di Break-out. Selezionare un simbolo da visualizzare dalla lista Simboli Teste multiple. Modificare la posizione del simbolo trascinando la relativa maniglia di controllo; ripristinare la posizione di default del simbolo e impedire che possa spostarsi, selezionando lnella posizione standard.
Blocca etichette nella posizione standard	Ripristina la posizione delle etichette in quella definita standard e ne impedisce la ridislocazione.
Dimensione testo etichetta	Imposta la dimensione del carattere del testo per le etichette del cablaggio.
Mostra lunghezza	Visualizza la lunghezza del cablaggio nell
Mostra lunghezza in coda	Aggiunge un testo all’etichetta, in coda al valore di lunghezza.
Testo orizzontale	Regola la lunghezza dell’etichetta del cablaggio in modo che corrisponda all’ingombro del tratto di cablaggio; deselezionare questa opzione per mantenere il testo orizzontale.
Visualizza etichetta iniziale	Aggiunge unL
Visualizza etichetta finale	Aggiunge unL
Mostra Break-in	Aggiunge undimensione del testo dell
Mostra Break-out	Aggiunge unla dimensione del testo dell
Blocca Break-in e Break-out in posizione standard	Riporta le etichette di Break-in e Break-out nelle relative posizioni predefinite e impedisce che vengano spostate.
Mostra/Nascondi parametri	Visualizza o nasconde i parametri specifici nella tavolozza Informazioni.
Mostra Break-in	Visualizza i parametri specifici del Break-in nella tavolozza Informazioni.
Mostra Break-out	Visualizza i parametri specifici del Break-out nella tavolozza Informazioni.
Mostra calcoli caduta di tensione	Visualizza i calcoli di Caduta di tensione nella Tavolozza Informazioni.
Categorie	Facendo clic su questo bottone è possibile accedere al dialogo omonimo, che permette di specificare la classificazione delle Categorie per le diverse parti dell’oggetto Cablaggio, in modo da poter controllare la visibilità degli elementi dell’oggetto. Utilizzare le Categorie standard suggerite, selezionare una Categoria dalla lista presente nel progetto o creare una nuova Categoria.
Prefisso Categorie	Specifica una radice di nomenclatura standard opzionale per tutte le parti del cablaggio; fare clic su Usa Categorie standard per far iniziare tutti i nomi di Categoria con il prefisso, in modo che vengano raggruppati insieme.
Usa Categorie standard	Imposta i nomi Categoria per tutti gli elementi del cablaggio in base ai nomi standard suggeriti, utilizzando il Prefisso Categoria se presente.
Etichette	Per ogni parte dell’etichetta del cablaggio, è possibile scegliere una Categoria; i nomi di Categoria mostrati qui vengono applicati alle etichette.
Peso distribuito	Imposta il peso del cablaggio per unità di distanza, ad esempio 2 kg/m.
Peso totale	Visualizza il peso totale dell
Vertici	Modifica i vertici dellModificare gli oggetti costruiti su Vertici.
