Per facilitare la creazione di layout di cablaggi, è possibile aggiungere al disegno misure particolari e necessarie.
Una distanza specifica può essere contrassegnata a partire dall’inizio di qualsiasi cablaggio inserendo un valore di distanza. Per contrassegnare una distanza specifica su un cablaggio:
1. Selezionare il cablaggio.
2.Richiamare il comando Contrassegna distanza specifica.
Si apre il dialogo Definizione Valore.
3.Immettere il valore della distanza dall’inizio del cablaggio in cui deve essere posizionato il marcatore e fare clic su OK.
4.Se il cablaggio viaggia verticalmente, confermare che si desidera includere la distanza verticale nella misurazione. Quindi immettere la distanza verticale nel dialogo Definizione Valore e fare clic su OK.
Sul disegno viene posizionato un indicatore di distanza.
È possibile posizionare un’etichetta per contrassegnare la distanza specifica dall’inizio del cablaggio in un punto desiderato del cablaggio (su cui è stato fatto clic).
Per contrassegnare una distanza cliccata su un cablaggio:
1. Richiamare il comando Ottieni distanza da punto iniziale.
2.Fare clic sul cablaggio nel punto in cui deve essere posizionato l’indicatore di distanza. Si apre il dialogo Inserisci valore.
3.Se il cablaggio viaggia verticalmente, inserire la distanza verticale; altrimenti inserire 0 (zero).
4.Fare clic su OK.

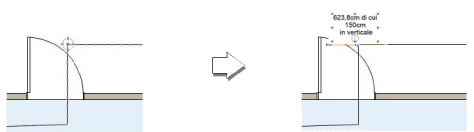

Sul disegno viene posizionato un indicatore di distanza.
