Gestione dei carichi

Lo strumento Gestione carichi permette di associare, riposizionare e dissociare gli oggetti di carico dagli oggetti di rigging, nel modello e nelle Viste schematiche. Nel modello, lo strumento può anche essere attivato facendo clic- destro su un oggetto di rigging e richiamando la voce Gestione carichi nel menu contestuale. La gestione dei carichi con lo strumento non è influenzata dalle opzioni di posizionamento automatico definite nelle Preferenze Spotlight (vedere Le Preferenze Spotlight); se il posizionamento automatico è abilitato o meno, lo strumento Gestione carichi può essere comunque utilizzato per associare e riposizionare i carichi, come gli Apparecchi illumi­nazione, gli speaker o i tendaggi; vedere Associare i carichi agli oggetti di rigging.

Quando si riposiziona un carico su un traliccio, la modalità di riposizionamento dello strumento permette un aggan­cio sofisticato; ciò consente di impostare con precisione il punto di aggancio del carico nella parte superiore, infe­riore o laterale del traliccio. L’uso dello strumento è più preciso rispetto all’associazione dei carichi esistenti mediante trascinamento; vedere Associare i carichi mediante trascinamento.

Sono disponibili le seguenti modalità:

Esistono diversi modi per associare gli Apparecchi illuminazione e gli altri carichi a un oggetto di rigging. L’associa­zione può essere creata automaticamente quando viene creato il carico o quando viene spostato un carico esistente nel disegno. Per ulteriori informazioni, vedere Associare i carichi agli oggetti di rigging. Inoltre, vari comandi consentono di associare, spostare e dissociare i carichi dagli oggetti di rigging nel modello e nelle Viste schematiche.

Associare i carichi agli oggetti di rigging

Associare nuovi carichi

Associare i carichi mediante trascinamento

Associare i carichi esistenti tramite lo strumento Gestione carichi

Riposizionare i carichi

Riposizionare i carichi nella Vista schematica

Staccare i carichi

Associare i carichi agli oggetti di rigging

Gli oggetti di carico possono essere associati a un oggetto di rigging tramite una interazione parametrica. Se un oggetto di carico ha più componenti, ognuno può essere collegato a un diverso oggetto di rigging; vedere Associare i carichi esistenti tramite lo strumento Gestione carichi. Nella vista Alto/Pianta, un carico associato o collegato viene automaticamente impostato sull’altezza dell’oggetto di rigging. In una vista 3D, l’altezza è determi­nata dal preciso punto di inserimento del carico sull’oggetto di rigging.

Un carico si sposta con l’oggetto di rigging a cui è associato. I carichi che supportano la rotazione 3D libera, come gli Apparecchi illuminazione, mantengono i loro angoli di rotazione rispetto all’oggetto di rigging quando viene fatto ruotare. I calcoli strutturali eseguiti su oggetti di rigging includono i carichi loro associati (è richiesto il modulo Bra­ceworks).

Gli oggetti di carico includono:

●        Apparecchi illuminazione (vedere Inserire gli Apparecchi)

●        gli oggetti Schermo video, inclusi gli schermi individuali e i componenti dei proiettori

●        Speaker e Speaker Array

●        Tendaggi

●        Cablaggi

●        Carichi puntuali e distribuiti, inseriti tramite lo strumento Carico rigging.

Gli oggetti di carico possono essere associati automaticamente a un oggetto di rigging, sia al momento dell’inseri­mento che quando un carico esistente viene spostato nel disegno. In fase di inserimento, un carico viene automati­camente associato a un oggetto di rigging se ne viene trovato uno all’interno del Raggio di scelta specificato nelle Preferenze Spotlight. Quando si sposta un carico esistente, è necessario abilitare il posizionamento automatico affin­ché il carico si associ automaticamente a un oggetto di rigging.

Le posizioni di aggancio offrono ulteriori vantaggi per gli Apparecchi illuminazione associati: possono essere nume­rati automaticamente in base alla Posizione di aggancio ed è possibile creare report per ciascuna Posizione di aggan­cio.

Nota:se gli Apparecchi illuminazione associati a una Posizione di aggancio vengono spostati in una Posizione o in un oggetto di rigging diverso, il nome della posizione viene automaticamente aggiornato e l’altezza Z degli Apparecchi viene ricalcolata automaticamente in base all’altezza Z della Posizione o dell’oggetto di rigging.

Nelle Viste schematiche, i carichi associati possono essere posizionati con un offset per offrire una migliore visibilità; vedere Le Viste schematiche.

Associare nuovi carichi

Quando viene creato un oggetto carico, si può associare in automatico a un oggetto di rigging se è attiva l’opzione Abilita posizionamento automatico quando si crea nelle Preferenze Spotlight. Il carico viene associato quando lo si posiziona direttamente su un oggetto di rigging o all’interno del Raggio di scelta specificato rispetto ad un oggetto di rigging.

Se è stata creata una Vista schematica dall’oggetto di rigging associato, il carico viene aggiunto alla Vista schematica nella stessa posizione relativa del carico rispetto al modello.

Associare i carichi mediante trascinamento

Se è attiva l’opzione Abilita posizionamento automatico quando si sposta nelle Preferenze Spotlight, un carico esi­stente può essere spostato su un oggetto di rigging.

Per spostare un carico esistente su un oggetto di rigging tramite il mouse:

●        fare clic e trascinare il carico sulla posizione desiderata all’interno del Raggio di scelta definito nel dialogo Preferenze Spotlight. Il carico si attacca all’oggetto di rigging più vicino all’interno del raggio di scelta, se ne viene trovato uno.

●        fare clic e trascinare il carico direttamente su un oggetto di rigging.

Nota:se il carico è formato da componenti multipli, come ad esempio un schermo video ed un proiettore, vengono spostati ed associati come se fossero una sola unità.
Se un carico viene trascinato direttamente su un oggetto Traliccio, di regola il carico viene attaccato alla parte infe­riore del Traliccio. Premere il tasto Alt (Windows) o il tasto Opzione (macOS) mentre si trascina per collegare il carico alla parte superiore del Traliccio.

Il carico viene spostato sull’oggetto di rigging e viene automaticamente associato ad esso.

Se era stata creata una Vista schematica dall’oggetto di rigging associato, il carico viene aggiunto alla Vista schema­tica nella stessa posizione relativa del carico sul modello.

Associare i carichi esistenti tramite lo strumento Gestione carichi

Si può usare lo strumento Gestione carichi per oggetti presenti nel modello e nella Vista schematica; vedere Gestione dei carichi.

Per associare un carico esistente ad un oggetto di rigging:

1.      Attivare lo strumento Gestione carichi  e scegliere la prima modalità.

In alternativa fare clic-destro su un oggetto di rigging e scegliere il comando Attacca all’oggetto di rigging dal menu contestuale; questo comando è utilizzabile anche per gli oggetti di carico delle Viste schematiche; vedere Le Viste schematiche.

2.Scegliere gli oggetti di carico, che vengono evidenziati.

Nota:se il carico è composto da componenti multipli, come ad esempio un schermo video ed un proiettore, fare clic sul componente da attaccare: verrà associato all’oggetto di rigging solo il componente scelto.

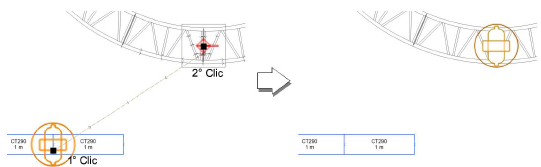

3.Fare clic sull’oggetto di rigging a cui associare il carico: gli oggetti validi vengono evidenziati quando il cursore si posiziona su di essi. I carichi sono associati con l’oggetto di rigging, ma non sono automaticamente spostati al di sopra di esso.
Man mano che l’oggetto di rigging si sposta e ruota, anche i carichi associati vengono trasformati, in base alla loro posizione rispetto all’oggetto di rigging. Tuttavia, i carichi parteciperanno ai calcoli strutturali (richiesto modulo Braceworks) solo se risulteranno posti su o presso al loro oggetto di rigging associato. Per carichi posti troppo lontano, si apre il dialogo Scelta del carico da posizionare.

4.Selezionare il carico da spostare sull’oggetto di rigging per abilitare i calcoli (modulo Braceworks richiesto). Fare clic sulla colonna Usa per inserire un segno di spunta in corrispondenza ad ogni carico da spostare. Il carico corrispondente si sposta nel punto più vicino all’oggetto di rigging.

Nota:In alternativa, trascinare il carico nella posizione desiderata oppure scegliere di usare il metodo di Riposizionare i carichi con lo strumento Gestione carichi per ottenere una più precisa collocazione.

Se è stata creata una Vista schematica dall’oggetto di rigging associato, i carichi vengono aggiunti alla Vista schema­tica nella stessa posizione relativa dei carichi del modello. Tuttavia, quando i carichi vengono aggiunti a un oggetto di rigging schematico, ciò non influisce sul modello; vedere Le Viste schematiche.

Riposizionare i carichi

Esistono diversi modi per riposizionare i carichi, come gli Apparecchi illuminazione o i carichi puntuali o distribuiti, su un oggetto di rigging. Sono disponibili diversi metodi per oggetti modello e oggetti della Vista schematica.

Selezionare l’oggetto di rigging associato

Nelle viste modello e schematiche, è possibile usare il comando contestuale per selezionare l’oggetto associato.

Per selezionare l’oggetto di rigging associato ad un carico:

1.      Selezionare l’oggetto di carico.

2.Fare clic-destro con il mouse e richiamare la voce Seleziona il rigging di (tipo oggetto) nel menu contestuale.

Nota:se il carico è composto da più componenti, scegliere il componente desiderato dal

L’oggetto di rigging viene selezionato.

Quando vengono selezionati oggetti di rigging in una Vista schematica, per ciascun carico associato è possibile richiamare un menu contestuale e dei punti di controllo per abilitare il riposizionamento dei carichi nella Vista sche­matica; vedere Riposizionare i carichi nella Vista schematica.

Riposizionare i carichi con lo strumento Gestione carichi

Lo strumento Gestione carichi in modalità Riposiziona può essere usato solo per gli oggetti modello.

Nota:il metodo di associazione dei carichi esistenti mediante trascinamento può essere utilizzato per spostare carichi sui loro oggetti di rigging associati o spostarli su un altro oggetto di rigging; tuttavia, questo metodo è meno preciso rispetto all’uso dello strumento Gestione carichi.

Per riposizionare un carico su un oggetto di rigging:

1.      Attivare lo strumento Gestione carichi  e scegliere la terza modalità.

2.Selezionare l’oggetto di rigging associato al carico da riposizionare.

L’oggetto di rigging viene evidenziato e ogni carico associato visualizza un punto di controllo. Questo è il punto di controllo del punto di aggancio del carico, che controlla il posizionamento del carico sull’oggetto di rigging.

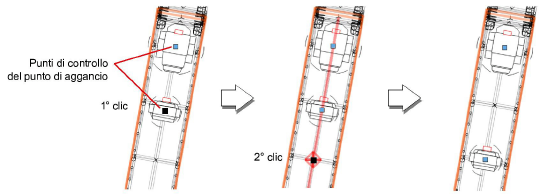

3.Fare clic sul punto di controllo del punto di aggancio del carico, poi fare nuovamente clic per riposizionare il carico. Il carico può essere spostato in una nuova posizione sullo stesso oggetto di rigging o spostato in un altro oggetto di rigging per associarlo. Gli oggetti di rigging validi vengono evidenziati quando il cursore si sposta su di essi.

La posizione del carico viene aggiornata nel modello e in tutte le Viste schematiche. Se il carico viene spostato su un oggetto di rigging diverso nel modello, l’istanza schematica del carico viene eliminata.

Riposizionare i carichi nella Vista schematica

Esistono diversi modi per riposizionare i carichi in una Vista schematica:

●        Spostare tramite i punti di controllo del carico schematico, in modo da regolare la posizione effettiva o l’offset dei carichi

●        Utilizzare i comandi per spostare gli offset dei carichi schematici, riportandoli sugli oggetti di rigging associati

Spostare i carichi schematici tramite i punti di controllo

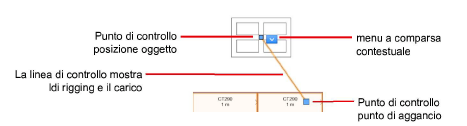

Gli oggetti schematici mostrano diversi punti di controllo, a seconda della posizione del carico schematico rispetto all’oggetto di rigging schematico. Tutti i carichi schematici mostrano punti di controllo del punto di aggancio, corri­spondenti alla posizione effettiva del carico schematico sull’oggetto di rigging schematico. Quando un carico sche­matico viene spostato per scopi di visualizzazione dal suo oggetto di rigging associato, viene visualizzato un punto di controllo in corrispondenza della posizione di offset sull’oggetto. Una Linea Testimone collega i due punti di con­trollo.

Per riposizionare un carico schematico tramite i punti di controllo:

1.      Effettuare una delle seguenti operazioni:

●        Selezionare un singolo carico schematico.

●        Selezionare un oggetto di rigging schematico per selezionare tutti i suoi carichi schematici.

Tutti i carichi schematici mostrano i loro punti di controllo.

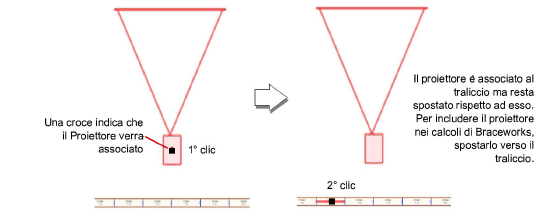

2.Fare clic sul punto di controllo appropriato e fare nuovamente clic nella posizione desiderata.

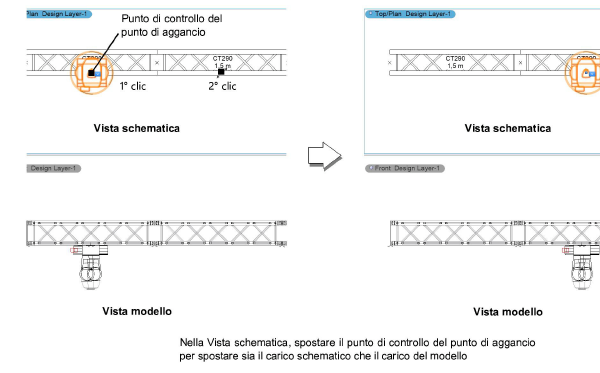

●        Punto di controllo del punto di aggancio: per regolare la posizione effettiva del carico, fare clic sul punto di controllo del punto di aggancio e fare nuovamente clic nella posizione desiderata; il sistema di Aggancio permette di individuare con precisione il punto di aggancio sull’oggetto di rigging schematico. Il carico si sposta nel modello in modo da corrispondere al nuovo punto di aggancio. Se il carico schematico è sfalsato, la sua posizione di sfalsamento non cambia, ma la Linea Testimone si regola per rimanere connessa con il punto di aggancio.

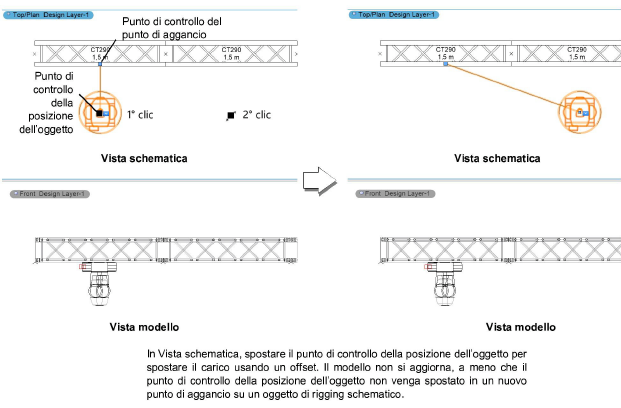

●        Punto di controllo del carico: se il carico schematico viene spostato rispetto all’oggetto di rigging schematico, il punto di controllo di aggancio viene visualizzato sull’oggetto di rigging schematico e il punto di controllo della posizione dell’oggetto viene visualizzato sul carico spostato. Si può dunque modificare la posizione di offset del carico facendo clic sul punto di controllo della posizione dell’oggetto e facendo nuovamente clic nella posizione desiderata. Il punto di controllo del punto di sospensione non si sposta, ma la Linea Testimone si regola per mantenere la connessione. Poiché la posizione effettiva del carico non è cambiata, il modello non si aggiorna.

Nota:se il punto di controllo della posizione dell’oggetto viene riportato sull’oggetto di rigging schematico associato, la Linea Testimone viene eliminata e la posizione del carico viene aggiornata sia nella Vista schematica che nel modello.

Spostare un carico con offset sull’oggetto di rigging schematico

Per spostare un singolo carico sottoposto offset nel suo punto di aggancio sull’oggetto di rigging schematico:

1.      Selezionare l’oggetto di rigging schematico associato al carico.

Sul carico compare un menu a comparsa contestuale

2.Richiamare la voce Sposta sul punto di aggancio.

Il carico schematico viene spostato direttamente sull’oggetto di rigging schematico e la sua Linea Testimone viene eliminata.

Spostare tutti i carichi con offset sull’oggetto di rigging schematico

Per spostare tutti i carichi sottoposti offset nei loro punti di aggancio sull’oggetto di rigging schematico:

1.      Fare clic-destro sull’oggetto di rigging schematico e richiamare la voce Reset posizione oggetto nel menu contestuale.

Tutti i carichi sottoposti a offset associati all’oggetto di rigging schematico vengono spostati direttamente su di esso. Ogni Linea Testimone viene eliminata.

Staccare i carichi

Gli oggetti di carico come gli Apparecchi illuminazione e gli altri elementi del palco possono essere rimossi dalla loro associazione con oggetti di rigging, sia nel modello che nelle Viste schematiche. Quando un carico associato viene spostato nel modello, esso mantiene la sua associazione con l’oggetto di rigging fino a quando non viene usasto uno dei seguenti metodi per disassociarlo.

Staccare i carichi con lo strumento Gestione carichi

Per staccare un carico da un oggetto di rigging:

1.      Attivare lo strumento Gestione carichi  e scegliere la seconda modalità.

Nota:in alternativa, per staccare un carico dalla sua Posizione di aggancio, fare clic-destro sulla Posizione e richiamare la voce Rimuovi dalla Posizione di aggancio nel menu contestuale del carico.

2.Selezionare l’oggetto di rigging.

3.Fare clic sui carichi che si desiderano staccare: gli oggetti vengono evidenziati quando si posiziona il cursore su di essi.

I carichi dissociati non vengono automaticamente spostati dall’oggetto di rigging, ma non si muovono e non ruotano più con esso.

Se sono state create Viste schematiche dell’oggetto di rigging, i carichi corrispondenti vengono eliminati da tutte le Viste schematiche; vedere Le Viste schematiche.

Staccare i carichi nella Vista schematica

Oltre allo strumento Gestione carichi, è possibile utilizzare un comando del menu contestuale per rimuovere i cari­chi da una vista schematica: ciò non ha influenza sul modello; vedere Le Viste schematiche

Per staccare un carico da un oggetto di rigging schematico:

1.      Effettuare una delle seguenti operazioni:

●        per staccare un singolo carico schematico, scegliere il carico desiderato

●        Per staccare più carichi, selezionare l’oggetto di rigging schematico

Sullo schermo compare un menu a comparsa contestuale.

2.Richiamare il comando Elimina dalla Vista schematica.

Il carico viene eliminato dalla Vista schematica.

Inserire gli oggetti Tubo Luci

È possibile inserire e configurare un oggetto “Tubo Luci” tramite lo strumento corrispondente. Questi oggetti funzio­nano come oggetti di rigging, pertanto gli Apparecchi illuminazione e altri carichi possono attaccarsi direttamente al Tubo Luci. Un Tubo Luci può essere oggetto di una rotazione 3D completa e può essere utilizzato per creare Viste schematiche.

Oltre ai singoli oggetti creati utilizzando lo strumento Tubo Luci, è possibile accedere a una varietà di risorse di oggetti standard e stili personalizzati.

Per inserire un Tubo Luci:

1.      Attivare lo strumento Tubo Luci .

2.Effettuare una delle seguenti azioni:

●        Per utilizzare uno Stile di Tubo Luci esistente dalle librerie di risorse, fare clic su Stile dalla Barra di Modo. Tramite il Selettore Risorse, fare doppio clic su una risorsa per attivarla. In alternativa, per disegnare un Tubo Luci senza Stile, lasciare l’impostazione <senza Stile> così com’è.

●        Per creare un Tubo Luci personalizzato, fare clic sull’icona Impostazioni. Dal dialogo Proprietà Oggetto, impostare le proprietà desiderate. Le proprietà possono essere modificate in seguito tramite la Tavolozza Informazioni.

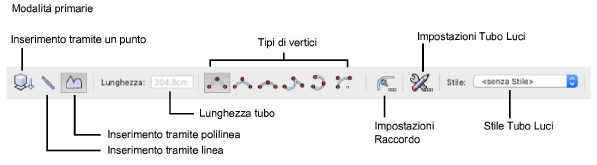

3.Effettuate una delle seguenti operazioni:

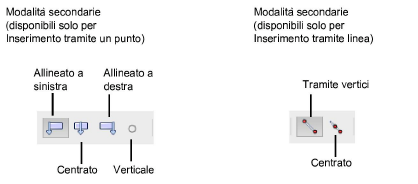

●        Attivare la modalità Inserimento tramite un punto e sulla sotto-modalità di allineamento necessaria; impostare la Lunghezza del tubo.

●        Attivare la modalità Inserimento tramite linea e sulla sotto-modalità Vertici per definire il tubo tramite i suoi estremi oppure sulla sotto-modalità Centrato per posizionarlo tramite il centro e una estremità.

●        Attivare la modalità Inserimento tramite polilinea e utilizzare le opzioni di creazione della polilinea per tracciare il percorso del tubo.

Nota:in alternativa è possibile disegnare una polilinea e poi richiamare il comando Crea oggetti da tracciato (vedere Creare oggetti da poligoni o polilinee).

4.Fare clic sul disegno per disegnare il Tubo Luci in base alla modalità scelta.

5.Facoltativamente, dopo il posizionamento è possibile creare uno Stile Oggetto Parametrico, che combina i parametri di Stile (con un valore fisso stabilito dallo Stile) e i parametri di istanza (che possono essere impostati indipendentemente per ogni istanza dell’oggetto con Stile inserito sul disegno); vedere Stili degli Oggetti Parametrici.

Opzione	Descrizione
Rollio	Fa ruotare l’oggetto rispetto al suo asse X; l’oggetto ruota attorno al suo punto di inserimento.
Angolo aggancio	Fa ruotare l’oggetto rispetto al suo asse Y; l’oggetto ruota attorno al suo punto di inserimento.
Rotazione	Fa ruotare l’oggetto rispetto al suo asse Z; l’oggetto ruota attorno al suo punto di inserimento.
Stile	Questo menu permette di sostituire, eliminare o modificare lo Stile attivo; è anche possibile creare un nuovo Stile per questo oggetto. Nota:modificando uno Stile, vengono modificate tutte le istanze nel documento che usano tale Stile.
Nascondi parametri Stile	Nasconde i parametri impostati in base allo Stile; si tratta dei parametri che non possono essere modificati tramite il dialogo Impostazioni o tramite la Tavolozza Informazioni.
Generali
Oggetto
Punto inserimento	Seleziona il punto di inserimento dell’oggetto, senza spostarlo.
Lunghezza totale	Specifica la lunghezza totale del tubo; per un tubo a segmento singolo, la lunghezza può essere modificata cambiando questo valore. Per oggetti multi-segmento, utilizzare lo strumento Modifica.
Mostra direzione	Inserisce un indicatore direzionale sul Tubo luci.
Raggio arco	Per tubi curvi a segmento singolo, specificare il raggio dell’arco.
Dati
Nome Posizione	Immettere il nome da utilizzare per il Simbolo quando si converte il tubo in una Posizione di aggancio o per scopi di identificazione e comunicazione.
Indice	Specificare un identificatore univoco per l’oggetto, che viene combinato con il Nome a scopo di identificazione e report.
Evento	Facoltativamente, specificare il nome dell’evento da utilizzare nei report.
Tubo
Disegna percorso	Mostra o nasconde il tracciato 2D del Tubo Luci.
Tipo linea	Scegliere se tracciare una Linea singola o doppia per il disegno in vista Alto/Pianta.
Diametro	Impostare il diametro del tubo per tutte le viste.
Profilo 3D	Selezionare il profilo 3D del tubo; questa impostazione influisce sulla velocità di rendering (le sezioni diverse da Cerchio possono venire visualizzate più rapidamente).
Materiale	Selezionare il materiale (alluminio, acciaio e così via) del tubo.
Spessore parete	Specifica lo spessore della parete del tubo.
Peso totale	Riporta il peso totale del tubo in base alla lunghezza totale e al materiale.
Angoli arrotondati	Attivare questa opzione per disegnare un tubo con angoli arrotondati anziché ad angolo vivo.
Marcatori	Scegliere se visualizzare le estremità del tubo con un marcatore all’inizio o alla fine nella vista Alto/Pianta.
Mostra guida centrale di Aggancio	Attivare questa opzione per visualizzare una linea centrale nelle viste 3D; nella vista Alto/Pianta, la linea centrale viene visualizzata quando Tipo linea è impostato su Doppia.
Contrassegni
Visualizza come	Scegliere come visualizzare i contrassegni equidistanti, che facilitano il posizionamento delle luci; tutte le opzioni tranne Niente forniscono anche punti di Aggancio principali lungo il tubo quando ci si passa sopra con il mouse.
Distanza	Specificare la distanza tra i contrassegni.
Intervalli Aggancio	Specificare la distanza fra i Punti Aggancio Master.
Centratura	Permette di distanziare i contrassegni in base alla lunghezza totale del tubo o in base a ciascun segmento di tubo, considerato diviso in due parti uguali.
Origine	Avvia il posizionamento del contrassegno partendo dal centro del tubo o suddividendolo in parti uguali rispetto al centro del tubo.
Tipo	Seleziona Linea o Punto come grafica dei contrassegni.
Dimensione	Specificare la lunghezza dei contrassegni a Linea o il diametro dei contrassegni a Punto.
Dim. vuoto	Aggiunge uno spazio vuoto su entrambi i lati di ciascun contrassegno; specificare la lunghezza del vuoto.
Offset	Specificare un valore positivo o negativo per spostare i contrassegni a destra o a sinistra rispetto al loro centro.
Allinea contrassegni alla Griglia	Allinea il contrassegno centrale con la Griglia di Aggancio di Vectorworks; questo non cambia la spaziatura di contrassegni ma può cambiare il valore di Offset.
Categorie
Usa Categorie standard	Facendo clic su questo bottone è possibile accedere al dialogo che permette di specificare un prefisso da usare nei nomi delle Categorie definite per le varie parti dell’oggetto.
Impostazioni	Permette di accedere al dialogo delle Impostazioni Tubo Luci, che consente di definire una Categoria standard per i Tubi Luci. Attivare l’opzione Rendi standard per nuovi documenti per fare in modo che questa Categoria venga utilizzata anche per i nuovi documenti.
Scegli Sistema Tralicci	Seleziona il Tubo Luci attivo e tutti gli altri elementi strutturali collegati nel sistema.

Inserire gli oggetti Gabbia di taglio

È possibile inserire e configurare un oggetto “Gabbia di taglio” tramite lo strumento corrispondente. Questi oggetti funzionano come oggetti di rigging, pertanto gli Apparecchi illuminazione e altri carichi possono attaccarsi diretta­mente alla Gabbia di taglio. Una Gabbia di taglio può essere oggetto di una rotazione 3D completa e può essere uti­lizzata per creare Viste schematiche.

Oltre ai singoli oggetti creati utilizzando lo strumento Gabbia di taglio, è possibile accedere a una varietà di risorse di oggetti standard e stili personalizzati.

Per inserire una Gabbia di taglio:

1.      Attivare lo strumento Gabbia di taglio .

2.Effettuare una delle seguenti azioni:

●        Per utilizzare uno Stile di Gabbia di taglio esistente dalle librerie di risorse, fare clic su Stile dalla Barra di Modo. Tramite il Selettore Risorse, fare doppio clic su una risorsa per attivarla. In alternativa, per disegnare una Gabbia di taglio senza Stile, lasciare l’impostazione <senza Stile> così com’è.

●        Per creare una Gabbia di taglio personalizzata, fare clic sull’icona Impostazioni. Dal dialogo Proprietà Oggetto, impostare le proprietà desiderate. Le proprietà possono essere modificate in seguito tramite la Tavolozza Informazioni.

3.Effettuate una delle seguenti operazioni:

●        Per inserire una Gabbia di taglio verticale, attivare la modalità Inserimento tramite un punto e impostare la Larghezza e l’Altezza della gabbia.

●        Per inserire una Gabbia di taglio orizzontale, attivare la modalità Inserimento tramite rettangolo.

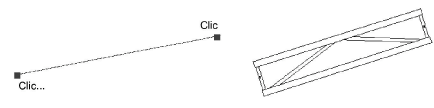

4.Fare due clic sul disegno per disegnare la gabbia in base alla modalità scelta.

5.Facoltativamente, dopo il posizionamento è possibile creare uno Stile Oggetto Parametrico, che combina i parametri di Stile (con un valore fisso stabilito dallo Stile) e i parametri di istanza (che possono essere impostati indipendentemente per ogni istanza dell’oggetto con Stile inserito sul disegno); vedere Stili degli Oggetti Parametrici.

Opzione	Descrizione
Rollio	Fa ruotare l’oggetto rispetto al suo asse X; l’oggetto ruota attorno al suo punto di inserimento.
Angolo aggancio	Fa ruotare l’oggetto rispetto al suo asse Y; l’oggetto ruota attorno al suo punto di inserimento.
Rotazione	Fa ruotare l’oggetto rispetto al suo asse Z; l’oggetto ruota attorno al suo punto di inserimento.
Stile	Questo menu permette di sostituire, eliminare o modificare lo Stile attivo; è anche possibile creare un nuovo Stile per questo oggetto. Nota:modificando uno Stile, vengono modificate tutte le istanze nel documento che usano tale Stile.
Nascondi parametri Stile	Nasconde i parametri impostati in base allo Stile; si tratta dei parametri che non possono essere modificati tramite il dialogo Impostazioni o tramite la Tavolozza Informazioni.
Generali
Oggetto
Altezza/larghezza gabbia	Definire le misure della gabbia di taglio.
Guide	Selezionare come disegnare la gabbia in base al rettangolo della guida di anteprima: Al centro della gabbia, All’interno o All’esterno.
N. elementi	Specificare di quanti elementi è composta la gabbia.
Spazi equidistanti	Distanzia uniformemente gli spazi all’interno della cornice della gabbia; deselezionare per specificare una spaziatura personalizzata.
Spaziatura personale	Apre il dialogo Spaziatura personale per specificare la spaziatura tra ciascun spazio della gabbia.   Immettere la distanza tra i segmenti; la distanza dalla parte superiore si aggiorna automaticamente. Fare clic su Calcola spazi uniformi per spaziare automaticamente i segmenti in modo uniforme, come punto di partenza per la spaziatura o per effettuare un reset dei valori: la distanza iniziale e quella finale vengono calcolate in automatico. Fare clic su Imposta primo in alto per impostare il primo segmento nella posizione superiore della gabbia. Fare clic su Imposta ultimo in basso per impostare l’ultimo segmento nella posizione inferiore della gabbia. La posizione degli altri segmenti non cambia.
Dati
Nome Posizione	Immettere il nome da utilizzare per il Simbolo quando si converte la gabbia in una Posizione di aggancio o per scopi di identificazione e comunicazione.
Indice	Specificare un identificatore univoco per l’oggetto, che viene combinato con il Nome a scopo di identificazione e report.
Evento	Facoltativamente, specificare il nome dell’evento da utilizzare nei report.
Peso	Riporta il peso totale della gabbia.
Tubo
Disegna percorso	Mostra o nasconde il tracciato 2D della gabbia.
Tipo linea	Scegliere se tracciare una Linea singola o doppia per il disegno in vista Alto/Pianta.
Parte in alto curva	Attivare questa opzione per creare una gabbia con il segmento più in alto curvo.
Misura il primo spazio da	Scegliere se misurare il primo spazio dall’alto dell’arco o dalla base dell’arco.
Mostra guida di Aggancio	Attivare questa opzione per visualizzare una guida di aggancio.
Segmenti
Diametro	Definire il diametro dei segmenti orizzontali.
Profilo 3D	Selezionare il profilo 3D del tubo; questa impostazione influisce sulla velocità di rendering (le sezioni diverse da Cerchio possono venire visualizzate più rapidamente).
Lati
Verticali	Scegliere dove disegnare i supporti verticali.
Profilo	Selezionare il profilo dei lati.
Diametro	Definire il diametro dei segmenti verticali.
Profondità	Per il profilo Quadrato, impostare la profondità.
Materiale	Selezionare il materiale (alluminio, acciaio e così via) del tubo.
Spessore parete	Specifica lo spessore della parete del tubo.
Contrassegni
Visualizza come	Scegliere come visualizzare i contrassegni equidistanti, che facilitano il posizionamento delle luci; tutte le opzioni tranne Niente forniscono anche punti di Aggancio principali lungo il tubo quando ci si passa sopra con il mouse.
Distanza	Specificare la distanza tra i contrassegni.
Intervalli Aggancio	Specificare la distanza fra i Punti Aggancio Master.
Centratura	Permette di distanziare i contrassegni in base alla lunghezza totale del tubo o in base a ciascun segmento di tubo, considerato diviso in due parti uguali.
Origine	Avvia il posizionamento del contrassegno partendo dal centro del tubo o suddividendolo in parti uguali rispetto al centro del tubo.
Tipo	Seleziona Linea o Punto come grafica dei contrassegni.
Dimensione	Specificare la lunghezza dei contrassegni a Linea o il diametro dei contrassegni a Punto.
Dim. vuoto	Aggiunge uno spazio vuoto su entrambi i lati di ciascun contrassegno; specificare la lunghezza del vuoto.
Offset	Specificare un valore positivo o negativo per spostare i contrassegni a destra o a sinistra rispetto al loro centro.
Allinea contrassegni alla Griglia	Allinea il contrassegno centrale con la Griglia di Aggancio di Vectorworks; questo non cambia la spaziatura di contrassegni ma può cambiare il valore di Offset.
Categorie
Usa Categorie standard	Facendo clic su questo bottone è possibile accedere al dialogo che permette di specificare un prefisso da usare nei nomi delle Categorie definite per le varie parti dell’oggetto.
Impostazioni	Permette di accedere al dialogo delle Impostazioni Gabbia di taglio, che consente di definire una Categoria standard per le gabbie. Attivare l’opzione Rendi standard per nuovi documenti per fare in modo che questa Categoria venga utilizzata anche per i nuovi documenti.

Inserire Tralicci diritti

Si possono inserire e configurare i tralicci dritti usando lo strumento Traliccio diritto. I tralicci dritti funzionano come oggetti di rigging, dunque gli Apparecchi illuminazione e gli altri carichi possono attaccarsi direttamente ad un Tralic­cio. I tralicci dritti supportano la rotazione 3D completa e possono essere utilizzati per creare Viste schematiche.

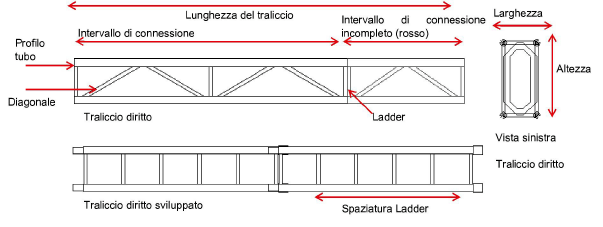

Il seguente diagramma illustra i parametri di un traliccio diritto.

Per aggiungere un traliccio diritto al Disegno Luci:

1.      Attivare lo strumento Traliccio diritto .

2.Fare clic nell’area di disegno nel punto in cui dovrà essere inserito il traliccio e tracciare una linea che ne indichi la lunghezza.

3.Fare di nuovo clic per terminare di definire la lunghezza del traliccio.

Se si utilizza questo strumento per la prima volta, si apre il dialogo Proprietà Oggetto. Confermare i parametri standard e fare clic su “OK”. Successivamente, per modificare le proprietà di un traliccio, selezionarlo e apportare le modifiche direttamente nella Tavolozza Informazioni.

Le proprietà del traliccio diritto sono controllabili tramite la Tavolozza Informazioni.

Nota:I tralicci sono elementi 2D/3D ibridi. Tralicci complessi possono aumentare il tempo necessario per il rendering del modello 3D.

Nota:Quando è attivo il riquadro “Evidenzia pezzi fuori standard”, un intervallo di connessione più breve di quanto specifi­cato viene evidenziato in rosso.

Inserire tralicci curvi

Si possono inserire e configurare i tralicci curvi usando lo strumento Traliccio curvo. I tralicci curvi funzionano come oggetti di rigging, dunque gli Apparecchi illuminazione e gli altri carichi possono attaccarsi direttamente ad un Tralic­cio. I tralicci curvi supportano la rotazione 3D completa e possono essere utilizzati per creare Viste schematiche.

Il diagramma seguente mostra i parametri di un traliccio curvo:

Per aggiungere un traliccio curvo:

1.      Attivare lo strumento Traliccio curvo .

2.Fare clic per definire il punto di inserimento del traliccio. Fare ancora clic per impostare la rotazione del traliccio curvo.

3.Se si utilizza questo strumento per la prima volta, si apre il dialogo Preferenze Oggetto. Confermare i valori standard e fare clic su OK. Successivamente, per modificare le proprietà di un traliccio curvo, selezionarlo e apportare le modifiche nella Tavolozza Informazioni.

Le proprietà di un traliccio curvo sono controllabili tramite la Tavolozza Informazioni.

Quando è attiva l’opzione “Evidenzia pezzi fuori standard” e il segmento terminale di un traliccio è più piccolo dell’intervallo definito, esso viene evidenziato in rosso, in modo da segnalare che si tratta di una situazione che richiede parti realizzate ad hoc.

Nota:I tralicci sono elementi ibridi 2D/3D; tralicci complessi possono aumentare il tempo necessario per il rendering del modello in 3D.
