Posizionare gli irrigatori

Lo strumento Irrigatore posiziona un irrigatore con parametri di un produttore selezionato, oppure un oggetto personalizzato con parametri che possono venire modificati dopo il posizionamento.

● Gli erogatori a turbina piuttosto grandi spruzzano acqua a grandi distanza in un singolo getto che ruota attorno allo irrigatore

● Gli spruzzatori coprono continuamente l’area indicata. Consistono di due componenti. Il corpo e l’ugello, disponibili in varie configurazione

● Gli emettitori (ugelli a gocciolamento) vengono inseriti in manichette gocciolanti ed emettono acqua in maniera lenta e continua nel terreno.

Nota:Siccome gli emettitori non hanno un raggio di getto, quando vengono posizionati in modalità multi-posizionamento, il parametro raggio e l’anteprima del raggio indicano la distanza tra due emettitori.

Opzione	Descrizione
Inserimento	Inserisce un irrigatore in accordo ai parametri attualmente selezionati.
Selezione	Imposta le preferenze predefinite degli erogatori per coincidere con quelle di un irrigatore esistente selezionato; vedere Trasferire gli Attributi degli oggetti.
Creazione seriale	Posiziona erogatori su o dentro un oggetto valido (tubo o polilinea); vedere Trasferire gli Attributi degli oggetti.
Irrigatore	Apre il Selettore Risorse per scegliere una risorsa irrigatore per il posizionamento; fare doppio clic su una risorsa per attivarla. Selezionare da una delle librerie produttori o selezionare un irrigatore il più simile possibile alla tipologia necessaria da Custom.vwx e impostarne le proprietà dopo il posizionamento.
Inserimento irrigatore singolo	Posiziona un singolo irrigatore come configurato.
Inserimento sui vertici del poligono	Posiziona l’irrigatore configurato a ogni vertice della polilinea selezionata.
Inserimento sui bordi del poligono	Posiziona gli erogatori lungo la polilinea disegnata secondo le impostazioni Disposizione Strumenti Lineare-in Serie specificate nelle Impostazioni strumento.

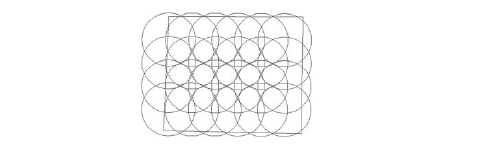

Matrice rettangolare	Riempie la polilinea disegnata con erogatori in una matrice rettangolare secondo le impostazioni Disposizione Strumenti Lineare-in Serie specificate nelle Impostazioni strumento.

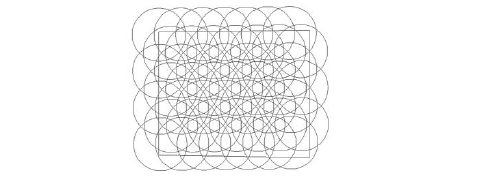

Matrice triangolare	Riempie la polilinea disegnata con erogatori in una matrice triangolare secondo le impostazioni Disposizione Strumenti Lineare in Serie specificate nelle Impostazioni strumento.
Raggio	Definisce il raggio di getto predefinito per irrigatori a turbina e spruzzatori o la distanza tra emettitori. Se l’irrigatore viene da un catalogo produzione, selezionare uno dei valori Raggio disponibili oppure selezionare Manuale o Arco Manuale per specificare il raggio durante il posizionamento. Per alcuni erogatori, selezionare Striscia Manuale per posizionare un irrigatore a striscia. Nota: solo per erogatori, è possibile scorrere avanti tra i valori di raggio nella Barra di Modo premendo il tasto P e scorrere indietro premendo i tasti Maiusc+P. Per un irrigatore personalizzato, il raggio di getto è determinato al posizionamento; scegliere Arco Manuale per posizionare un irrigatore circolare con l’arco specificato manualmente, o Striscia Manuale per posizionare un irrigatore a striscia.
Arco	Definisce la matrice copertura del getto in gradi radiali; non si applica a emettitori. Se l’irrigatore proviene da un catalogo produttori, selezionare uno degli schemi Arco disponibili o selezionare Manuale per specificare la matrice di getto durante il posizionamento. Per un irrigatore personalizzato, l’arco di getto è determinato al posizionamento; se è stato selezionato Arco Manuale per il Raggio, l’impostazione Manuale è preselezionata qui e non è necessaria nessun altra seleziona. Per erogatori a Striscia Manuale, selezionare la posizione dell’irrigatore lungo la striscia.
Impostazioni	Imposta le preferenze predefinite per il posizionamento e l’aspetto degli erogatori.

1. Fare clic sullo strumento Irrigatore dal set strumenti Irrigazione e fare clic sulla modalità Inserimento dalla Barra Modo. Fare clic su Irrigatore nella barra di Modo. Dal Selettore Risorse fare doppio clic su una risorsa per attivarla. Selezionare d una delle librerie produttori o l’irrigatore più simile alla tipologia necessaria per un Custom.vwx e impostarne le proprietà dopo il posizionamento.
In alternativa, creare una polilinea e selezionare il comando Crea oggetti da tracciato per creare un irrigatore a manichette gocciolanti (vedere Creare oggetti da poligoni o polilinee).

2.Fare clic sulla modalità di posizionamento dell’irrigatore nella Barra di Modo.

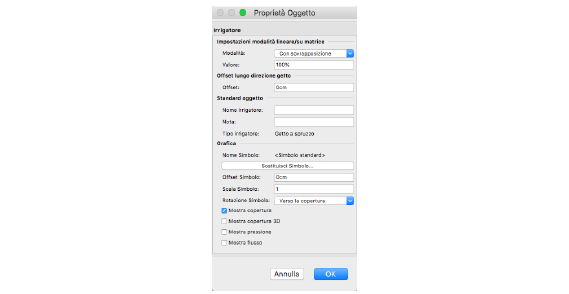

Si apre il dialogo Proprietà Oggetto. Selezionare le preferenze di irrigatore per il posizionamento e l’aspetto. Lo strumento Irrigatore utilizza queste preferenze fino a quando non vengono modificate ulteriormente o fino a quando non viene selezionata la modalità Selezione, che sostituisce le impostazioni con quelle di un irrigatore esistente selezionato.

Opzione	Descrizione
Impostazioni modalità lineare/su matrice	Specifica le impostazioni dell’irrigatore quando viene posizionato lungo una linea o una matrice.
Modalità	Selezionare la modalità di posizionamento, per controllare il distanziamento tra erogatori multipli: ● Con sovrapposizione: Sovrappone il raggio di getto di ogni irrigatore o la distanza tra gli emettitori, secondo la percentuale specificata in Valore ● Fissa: posiziona gli erogatori alla distanza specificata in Valore ● Migliore possibile (a distanza): posiziona gli erogatori all’inizio e fine della linea o matrice per poi distribuirli equamente con una distanza pari o superiore a quella specificata in Valore ● Miglior possibile (con sovrapposizione): Posiziona gli erogatori all’inizio e alla fine della linea o matrice per poi distribuirli equamente con una distanza pari o superiore al minimo valore percentuale di sovrapposizione raggio in Valore ● Valore fisso: distribuisce il numero specificato di erogatori equamente lungo la linea o all’interno della matrice.
Valore	Specifica la percentuale di sovrapposizione, distanza o conteggio.
Offset lungo direzione getto	Quando si posizionano archi di irrigatore non a 360° lungo il bordo di un confine, crea una parallela degli erogatori e la copertura nella direzione del getto.
Offset	Imposta l’Offset della parallela.
Standard oggetto
Nome irrigatore	Nomina l’oggetto, a scopo di etichettatura, schede di irrigazione e per altri fogli di lavoro.
Nota	Aggiunge note riguardanti l’oggetto, a scopo di etichettatura, schede di irrigazione e per altri fogli di lavoro, oltre a creare note per il salvataggio di definizioni di simboli rossi.
Tipo irrigatore	Mostra la tipologia di irrigatore da posizionare, basandosi sulla selezione della lista Irrigatore nella Barra di Modo.
Grafica
Nome Simbolo	Mostra il nome del set simbolo e la variazione usata per rappresentare gli erogatori; <simbolo predefinito> indica che è stato utilizzato il simbolo del set irrigatore.
Sostituisci Simbolo	Seleziona un set differente di simboli; specifica i simboli dalla lista. Indipendentemente dal simbolo specifico selezionato, il simbolo appropriato dal set viene assegnato automaticamente in accordo con l’arco di getto.
Offset Simbolo	Specifica l’offset del simbolo dal punto di inserimento attuale.
Scala Simbolo	Scala il simbolo rispettivamente alla scala del lucido secondo il fattore scala specificato; un fattore minore di uno riduce le dimensioni del simbolo mentre un fattore maggiore di uno le aumenta.

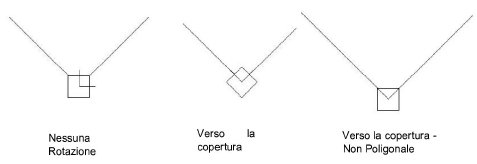

Rotazione Simbolo	Indica il metodo predefinito per orientare ogni simbolo irrigatore durante il posizionamento: ● Nessuna Rotazione: Mantiene l’orientamento del simbolo irrigatore nella sua posizione predefinita. ● Verso la copertura: Ruota il simbolo irrigatore verso il centro dell’area di copertura. Non si applica a coperture a 360°. ● Verso la Copertura - Non Poligonale: Ruota i raggi di copertura del simbolo verso il centro dell’area di copertura, senza ruotare il corpo principale del simbolo.
Mostra copertura	Mostra la rappresentazione planare approssimativa del raggio e dell’arco di getto.
Mostra copertura 3D	Mostra una rappresentazione 3D approssimativa del raggio e dell’arco di getto.
Mostra pressione	Posiziona un’etichetta di pressione sul disegno.
Mostra flusso	Posiziona un’etichetta di flusso sul disegno.

4.Fare clic sulla posizione dell’irrigatore. Se si posiziona l’irrigatore su un tubo esistente, un tubo a manichette gocciolanti o una rete di tubature, il tubo di connessione viene evidenziato e l’irrigatore è automaticamente collegato alla rete

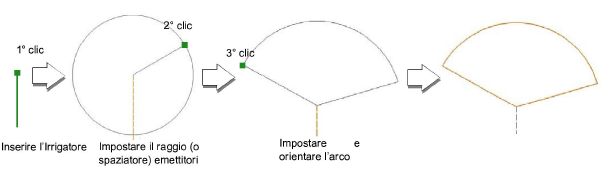

● Per erogatori ad arco, spostare il cursore e fare clic per impostare il raggio di getto. Se l’irrigatore è stato selezionato da un catalogo, il cursore si imposta automaticamente per il valore di raggio predefinito da catalogo; fare riferimento alla barra Dati per i valori di raggio. Se un irrigatore personalizzato viene posizionato o viene definito un raggio personalizzato, spostare il cursore per specificare il raggio durante il posizionamento e fare clic. Per gli emettitori, il raggio disegnato indica l’offset degli emettitori.

● Per gli erogatori a striscia, fare clic per impostare l’inizio della striscia e spostare il cursore per impostare la larghezza e altezza della striscia rettangolare.

5.Fare nuovamente clic per impostare la matrice di getto (se non impostata dai valori di catalogo) e l’orientamento o, per erogatori a striscia, per finire di disegnare la striscia.

6.Per posizionamento di erogatori multipli, continuare a disegnare una linea o polilinea, a seconda del metodo di posizionamento selezionato. É disponibile un’anteprima dinamica della disposizione degli erogatori per aiutare con il posizionamento. Fare doppio clic per posizionare gli erogatori.

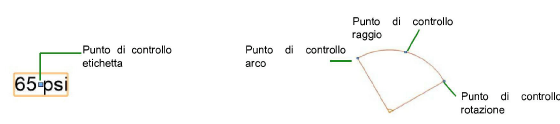

Regolare la posizione di ogni etichetta di pressione e flusso trascinandole per i propri punti di controllo. Regolare raggio, arco e rotazione degli spruzzatori tramite i punti di controllo della copertura, quando la copertura del getto è visibile. I requisiti dei dati di catalogo possono bloccare alcune regolazioni altrimenti permesse.

Le proprietà dell’irrigatore possono venire modificate nella Tavolozza Informazioni.

Opzione	Descrizione
Registra irrigatore	Salva l’irrigatore selezionato come una definizione simbolo rosso nel file attivo; questo viene tipicamente fatto per un irrigatore personalizzato o per un irrigatore con dati di catalogo modificati.
Nome irrigatore	Nomina l’oggetto per successive etichette, tabelle di irrigazione e altri Fogli Elettronici.
Nota	Aggiunge una note sull’oggetto per successive etichette, tabelle irrigazione e altri Fogli Elettronici, oltre a creare note quando si salva una definizione di simbolo rosso.
Tipo irrigatore	Indica la tipologia di irrigatore posizionata.
Visualizza nel disegno	Selezionare Informazioni Progettuali o Informazioni di Calcolo per decidere quali valori e aree di copertura verranno visualizzate nel disegno.
Informazioni progettuali
Pressione in ingresso	Specificare la pressione ottimale di entrata perché l’irrigatore funzioni come da previsione.
Flusso/Raggio	Mostra il flusso dell’irrigatore e, se applicabile, il raggio di getto basato sulla Pressione di Entrata del progetto. Se si stanno modificando dati di catalogo, questa voce diventa modificabile.
Riduzione Raggio (solo irrigatori a turbina)	Riduce il raggio di getto della percentuale impostata, come permesso dai dati di catalogo.
Informazioni di calcolo
Pressione in ingresso-Flusso-Raggio	Mostra i valori calcolati per la pressione, il rapporto di flusso e il raggio di getto basati sui calcoli dei parametri dell’intero sistema
Riduzione Raggio (solo irrigatori a turbina)	Regola il raggio di gittata della percentuale impostata, come permesso dai dati di catalogo.
Dati di catalogo	Gli Erogatori a getto hanno sezioni di catalogo separate per l’ugello e le componenti principali
Ottieni da catalogo	Apre il dialogo Catalogo per ottenere dati catalogo per l’oggetto selezionato (solitamente viene usato per aggiungere dati catalogo a un oggetto personalizzato che non ne possiede). Vedere Gestire il Catalogo Irrigazione.
Dati	Mostra i dati catalogo. Per irrigatori a turbina e spruzzatori, il parametro Regolazione Pressione determina se le performance dell’irrigatore saranno limitate dalla pressione raccomandata. Quando viene selezionato (mostra come Vero), la pressione raccomandata agisce da limite massimo per la pressione attuale, e dunque, limita la performance dell’irrigatore.
Modifica Dati di catalogo	Rende modificabili i campi dati; modifica i dati, che potranno poi venire salvati come inserimenti personali nel catalogo.
Registra nel catalogo	Apre il dialogo Modifica Oggetti Catalogo, dove i dati personalizzati possono venire ulteriormente modificati e poi aggiunti al catalogo.
Grafica
Nome Simbolo	Mostra il nome attuale del simbolo impostato e le variazioni usate per rappresentare l’irrigatore; <simbolo predefinito> indica che è stato impiegato il simbolo irrigatore predefinito
Sostituisci Simbolo	Seleziona un set differente di simboli irrigatore; specifica il simbolo dalla lista. Indipendentemente dal simbolo specifico selezionato, il simbolo appropriato del set viene assegnato automaticamente alla matrice di getto.
Offset Simbolo	Specifica l’offset del simbolo irrigatore dall’effettivo punto di inserimento
Scala Simbolo	Scala il simbolo rispettivamente alla scala del lucido secondo il fattore scala specificato; un fattore minore di uno riduce le dimensioni del simbolo mentre un fattore maggiore di uno le aumenta.
Rotazione Simbolo	Indica il metodo predefinito per orientare ogni simbolo irrigatore durante il posizionamento: ● Nessuna Rotazione: Mantiene l’orientamento del simbolo irrigatore nella sua posizione predefinita ● Verso la copertura: Ruota il simbolo irrigatore verso il centro dell’area di copertura. Non si applica a coperture a 360° ● Verso la copertura - Non Poligonale: Ruota i raggi di copertura del simbolo verso il centro dell’area di copertura, senza ruotare il corpo principale del simbolo.
Allega Etichetta	Allega automaticamente un’etichetta all’oggetto. Viene applicata un’etichetta all’ultimo oggetto selezionato; fare clic sull’etichetta per modificare le sue proprietà (vedere Aggiungere Etichette a oggetti Irrigazione).
Mostra Copertura	Mostra la rappresentazione planare approssimativa del raggio e dell’arco di getto.
Mostra Copertura 3D	Mostra una rappresentazione 3D approssimativa del raggio e dell’arco di getto.
Mostra Pressione	Posiziona un’etichetta di pressione sul disegno.
Mostra Flusso	Posiziona un’etichetta di flusso sul disegno.
