Creare griglie

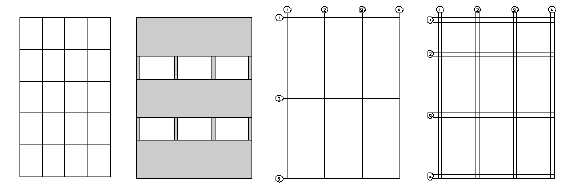

Lo strumento “Griglia” permette di creare delle griglie parametriche complesse in modo estremamente immediato. È possibile creare delle Griglie di Linee, Griglie di Assi, Griglie di Bande e Griglie di Facciata. Le Griglie inserite sono oggetti parametrici e possono essere modificate tramite la Tavolozza Informazioni.

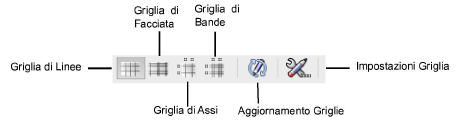

Quando si attiva lo strumento “Griglia”, nella Barra di Modo sono presenti alcune icone:

Opzione	Descrizione
Griglia di Linee	Attivando questa opzione è possibile inserire nel disegno una Griglia di Linee con un clic del mouse. Le impostazioni relative alla Griglia sono quelle specificate nel dialogo Impostazioni Griglia.
Griglia di Facciata	Attivando questa opzione è possibile inserire nel disegno una Griglia di Facciata con un clic del mouse. Le impostazioni relative alla Griglia sono quelle specificate nel dialogo Impostazioni Griglia.
Griglia di Assi	Attivando questa opzione è possibile inserire nel disegno una Griglia di Assi con un clic del mouse. Le impostazioni relative alla Griglia sono quelle specificate nel dialogo Impostazioni Griglia.
Griglia di Bande	Attivando questa opzione è possibile inserire nel disegno una Griglia di Bande con un clic del mouse. Le impostazioni relative alla Griglia sono quelle specificate nel dialogo Impostazioni Griglia.
Aggiornamento Griglie	Se si modificano le impostazioni relative a una Griglia inserita, tramite questa modalità è possibile aggiornare la Griglia in base alle modifiche apportate.
Impostazioni Griglia	Facendo clic su questa modalità, si apre il dialogo Impostazioni Griglia in cui possono essere definite le impostazioni della Griglia.
