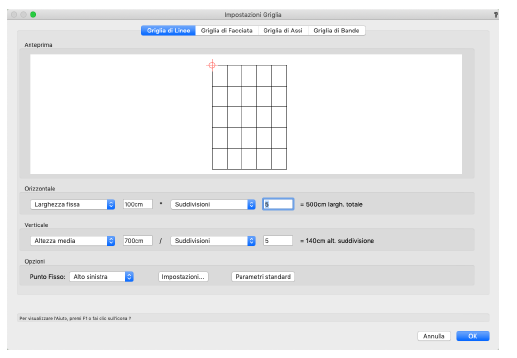

Anteprima

In quest’area viene mostrata un’anteprima della Griglia.

Orizzontale/Verticale

I menu in queste aree permettono di specificare la struttura orizzontale e verticale della Griglia. Il primo menu permette di specificare la distanza e l’altezza delle linee, mentre il secondo menu permette di specificare il numero di suddivisioni orizzontali e verticali.

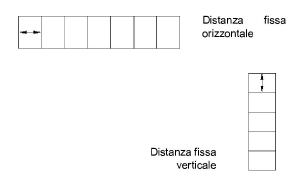

Larghezza fissa/Altezza fissa

Scegliendo la voce Larghezza fissa o Altezza fissa, la larghezza o l’altezza di un passo della griglia corrisponde esattamente al valore inserito nel campo accanto al menu.

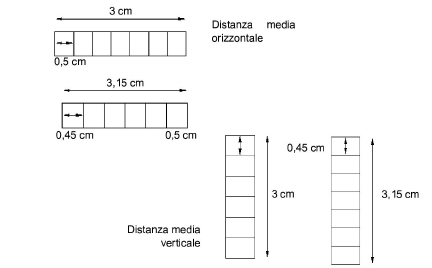

Larghezza media/Altezza media

Scegliendo la voce Larghezza media o Altezza media, la larghezza o l’altezza di un passo della Griglia corrisponde approssimativamente al valore inserito nel campo accanto al menu.

Dimensione totale (appross.)

Scegliendo questa voce la larghezza o l’altezza delle suddivisioni è fissa, cioè è quella stabilita mentre la larghezza o l’altezza totale della Griglia corrisponde approssimativamente al valore inserito nel campo.

Opzioni

Le opzioni in quest’area permettono di definire il punto di inserimento, il tipo di rappresentazione e consentono anche di ritornare alle impostazioni standard.

Punto Fisso

Tramite questo menu è possibile stabilire il punto di inserimento della Griglia. È possibile scegliere tra Alto (sinistra, destra, centro), Centro, Centro destra, Centro sinistra, Basso (sinistra, destra, centro).

Impostazioni

Facendo clic su questo bottone si apre il dialogo Impostazioni Griglia di Linee in cui si possono impostare gli attributi della Griglia.

Parametri standard

Facendo clic su questo bottone, i parametri vengono riportati ai loro valori standard.

Categoria

Nel menu è possibile scegliere la Categoria a cui assegnare le linee della Griglia.

Stile Penna/Stile Linea

Questi menu permettono di definire il tipo e lo spessore delle linee trasversali divisorie.

Colore

Tramite questo menu è possibile definire il colore delle linee.

Opacità

Utilizzare questo controllo per definire il grado di opacità delle linee.

Usa valore opacità definito nella Categoria

Attivando questa opzione, viene usato il valore di opacità definito a livello di Categoria.
