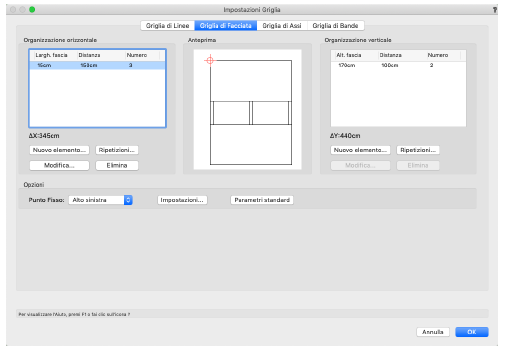

Organizzazione orizzontale/verticale

Le opzioni in queste due sezioni permettono di definire l’organizzazione orizzontale e verticale della Griglia di Facciata. I bottoni permettono di aggiungere, modificare, ripetere, eliminare, spostare gli elementi.

Anteprima

In quest’area viene mostrata un’anteprima schematica della Griglia in base alle impostazioni definite.

Impostazioni

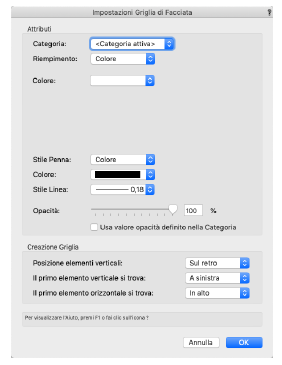

Tramite questo bottone si accede al dialogo Impostazioni Griglia di Facciata in cui si definisce la Categoria alla quale sono assegnate le linee della Griglia, il colore e il riempimento della griglia, il tipo e il colore delle linee e la disposizione degli elementi.

Categoria

Nel menu è possibile scegliere la Categoria a cui assegnare le linee della Griglia.

Riempimento/Colore

Questi menu permettono di definire il tipo di riempimento e il relativo colore.

Stile Penna/Stile Colore

Questi menu permettono di definire il tipo e lo spessore delle linee.

Colore

Tramite questo menu è possibile definire il colore delle linee.

Opacità

Utilizzare questo controllo per definire il grado di opacità delle linee.

Usa valore opacità definito nella Categoria

Attivando questa opzione, viene usato il valore di opacità definito a livello di Categoria.

Creazione Griglia

Tramite questi tre menu a comparsa è possibile organizzare la distribuzione degli elementi della Griglia. Tramite il menu Posizione elementi verticali è possibile fare in modo che gli elementi verticali vengano disegnati in modo tale che risultino di fronte oppure sul retro rispetto agli elementi orizzontali. I menu Il primo elemento verticale si trova e Il primo elemento orizzontale si trova permettono invece di definire la posizione del primo elemento.
