La Quotatura perpendicolare
Con questo strumento è possibile disegnare una quotatura perpendicolare, cioè quotare la distanza di un numero qualsiasi di punti del disegno rispetto a un asse liberamente definibile, nonché rivedere e modificare in modo semplice e veloce una quotatura perpendicolare già esistente.
La raffigurazione grafica della quotatura perpendicolare rispetta le modalità valide per tutti i tipi di quote. Lo Standard di quotatura definisce l’aspetto grafico e tipografico attraverso lo Stile di Testo associato. Il colore è deciso mediante la Categoria di appartenenza o per override mediante la Tavolozza Attributi.

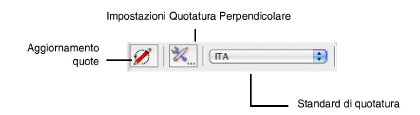

Attivando lo strumento “Quotatura perpendicolare”, nella Barra di Modo compaiono due icone e un menu:
La Quotatura Sezione
Eseguire modifiche sulle Quote Sezione inserite
|
Opzione
|
Descrizione
|
|
Aggiornamento quote
|
Fare clic per modificare l’aspetto delle Quotature perpendicolari in seguito a una modifica nel disegno.
|
|
Impostazioni Quotatura Perpendicolare
|
Apre il dialogo omonimo in cui è possibile impostare l’orientamento e la posizione delle quote rispetto alle perpendicolari all’asse di riferimento.
Parallele / Perpendicolari alla linea: scegliere se si desidera che le quote giacciano parallele o perpendicolari rispetto alle linee perpendicolari all’asse di riferimento.
A destra / A sinistra della linea: scegliere se le quote debbano essere disposte a sinistra oppure a destra delle linee perpendicolari rispetto all’asse di riferimento.
|
|
Standard di quotatura
|
Questo menu permette di scegliere lo Standard di quotatura fra quelli predefiniti e quelli personali presenti nel documento.
|
