Una volta tracciata una Quota Sezione, si può comunque modificarla cambiando i parametri nella Tavolozza Informazioni; se si rende necessario eseguire modifiche sulla Quota Sezione, è sufficiente utilizzare lo strumento “Selezione” o lo strumento “Quotatura Sezione” e accedere al menu contestuale facendo clic con il pulsante destro del mouse (Windows) oppure facendo clic mentre si tiene premuto il tasto Ctrl (macOS) sulla quota.
|
Comando |
Descrizione |
|---|---|
|
Aggiungi Quota |
Fare clic con il cursore per impostare il punto terminale della nuova linea testimone e fare clic per definire l’orientamento del marcatore. |
|
Elimina Quota |
Fare clic destro sulla linea della quota da eliminare e scegliere la voce Elimina Quota nel menu contestuale. |
|
Modifica Quota |
Richiama il dialogo Modifica Quotatura Sezione, che permette di intervenire sugli stessi parametri definiti a livello di standard di quotatura. Modificare i parametri e fare clic su OK. |
|
Duplica quota zero |
Questo comando permette di duplicare la quota zero ed eventualmente riposizionarla sul disegno. |

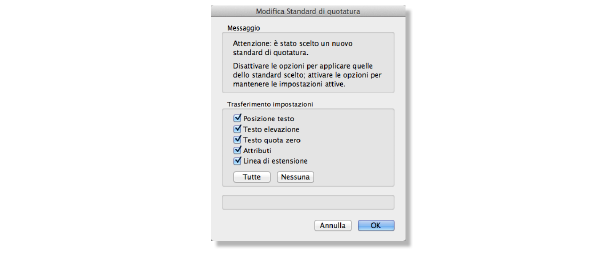

Se si seleziona una Quota Sezione e tramite la Tavolozza Informazioni si decide di cambiare lo standard di quotatura viene visualizzato il dialogo Modifica Standard di quotatura.
Tramite questo dialogo è possibile scegliere quali impostazioni trasferire alla quota rispetto allo standard di quotatura scelto.
