La Quotatura Sezione

Lo strumento “Quotatura Sezione” permette di identificare graficamente i diversi livelli di una sezione architettonica. I marcatori possono essere scelti fra le tipologie proposte o creati in maniera personalizzata. Le singole quote possono essere modificate, eliminate o aggiunte anche in un secondo momento, senza dover rieseguire l’intera operazione. Le dimensioni e le caratteristiche delle linee testimone, la posizione dei testi rispetto ai marcatori e la collocazione dei marcatori sono liberamente controllabili da parte dell’utente.

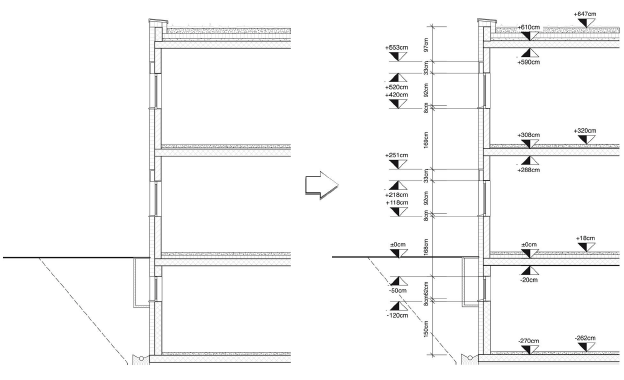

La figura precedente mostra il risultato dell’inserimento di due serie di Quote di sezione e di una serie di Quote continue.

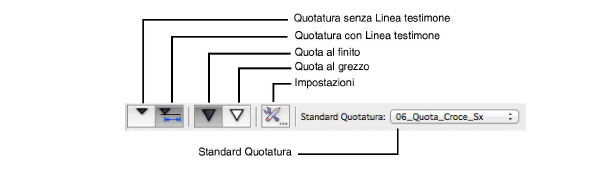

Quando si attiva lo strumento “Quotatura Sezione”, tramite la Barra di Modo è possibile a

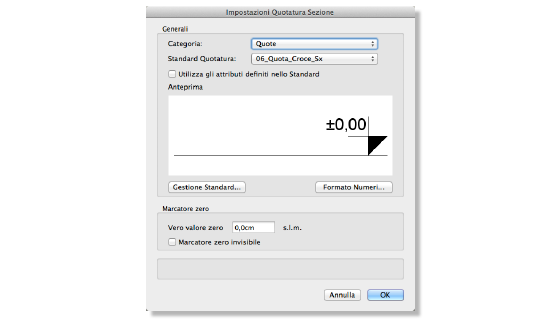

Facendo clic sull’icona “Impostazioni” nella Barra di Modo, si accede al dialogo che permette di impostare i parametri che definiscono la quotatura di sezione che si intende ottenere. Questa dovrebbe essere la prima azione da eseguire quando si intende creare una nuova Quota di sezione.

Opzioni	Descrizione
Generali
Categoria	Permette di assegnare i marcatori a una determinata Categoria, che può essere già stata definita nel documento oppure definita al momento.
Standard Quotatura	Permette di scegliere di assegnare un certo Standard Quotatura alle Quote create successivamente.
Utilizza gli attributi definiti nello Standard	Impone che le Quote assumano gli attributi grafici definiti per lo Standard Quotatura attivato nel menu precedente.
Anteprima	Aspetto grafico assunto dalle Quote in base ai parametri attivi.
Gestione Standard	Fare clic per aprire il dialogo Gestione Standard Quotatura Sezione che permette di controllare gli Standard Quotatura.
Formato Numeri	Fare clic per aprire il dialogo Formato Numeri che permette di impostare la rappresentazione numerica anche per le Quote Sezione.
Marcatore zero
Vero valore zero s.l.m.	Inserire l’altimetria rispetto al livello del mare del livello considerato base.
Marcatore zero invisibile	Attivare questa opzione per rendere invisibile il marcatore della quota del livello base (o zero).

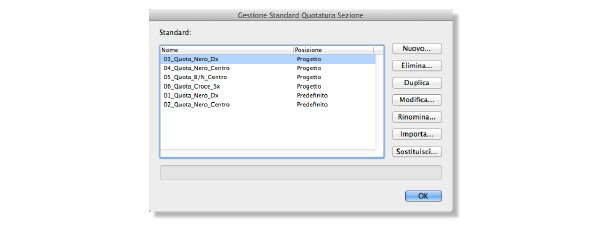

Facendo clic sul bottone “Gestione Standard” è possibile accedere a un dialogo che permette di definire e operare sugli standard. Con il programma vengono forniti sei standard predefiniti ed è possibile crearne altri a piacere. Tramite il dialogo di gestione è anche possibile importare standard definiti in altri progetti.

Opzione	Descrizione
Nuovo	Fare clic per creare un nuovo Standard Quotatura.
Elimina	Fare clic per eliminare lo Standard Quotatura selezionato (tranne quelli predefiniti).
Duplica	Fare clic per duplicare uno Standard Quotatura a partire da uno già esistente.
Modifica	Fare clic per accedere al dialogo Impostazioni Standard Quotatura Sezione, in cui è possibile modificare i parametri dello Standard Quotatura scelto (tranne quelli predefiniti).
Rinomina	Fare clic per modificare il nome dello Standard Quotatura selezionato (tranne quelli predefiniti).
Importa	Permette di accedere a un dialogo di sistema in cui scegliere un documento di Vectorworks che contiene uno o più Standard Quotatura che si desidera importare nel progetto attivo.
Sostituisci	Permette di scegliere uno Standard Quotatura fra quelli presenti nel documento da assegnare alle Quote Sezione assegnate allo Standard Quotatura selezionato.
