Creare gli Stili Tetto


Per creare uno Stile Tetto:

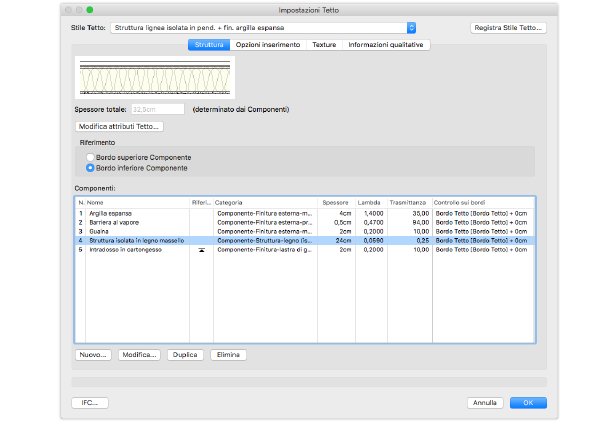

1.Durante la creazione di un Tetto o una Falda Tetto, scegliere la voce Impostazioni Tetto nel menu Stile.

Si apre il dialogo Impostazioni Tetto.


Opzione

Descrizione

Stile Tetto

Scegliere uno Stile per il Tetto; altrimenti scegliere la voce <senza stile> per creare un Tetto senza collegarne i parametri a uno Stile.

Converti in Oggetto senza Stile

Converte un oggetto Tetto dotato di Stile in oggetto Tetto senza Stile.

Registra Stile Tetto

Apre il dialogo Definizione Nome; inserire un nome per lo Stile Tetto e fare clic su OK.

Anteprima

Visualizza un anteprima di sezione della struttura del Tetto, incluse tutte le componenti definite. La parte superiore dell’anteprima indica la parte superiore del Tetto così come verrà disegnata.

Spessore totale

Visualizza lo spessore del Tetto. Lo spessore è sempre determinato dallo spessore dei suoi componenti; un Tetto deve sempre avere almeno un componente.

Modifica attributi Tetto

Apre il dialogo Attributi Tetto, per specificare le impostazioni di riempimento, penna e opacità.

Riferimento

Scegliere se il Riferimento deve essere applicato al bordo superiore o inferiore del componente selezionato; l’indicatore grafico nella colonna Riferimento si aggiorna di conseguenza.

Componenti

Elenca i componenti della struttura del Tetto, ordinati dall’alto verso il basso, come visualizzato nell’anteprima. Per cambiare l’ordine di un componente fare clic e trascinare l’elemento nella colonna N. Per informazioni sui parametri dei Componenti, vedere Controllare i componenti dei Muri

Riferimento

Il Riferimento è il punto di controllo per le impostazioni di elevazione (non cambia anche se si apportano eventuali modifiche allo spessore del Tetto o alla sua definizione). Uno dei componenti del Tetto viene contrassegnato come Riferimento facendo clic nella colonna corrispondente. L’indicatore nella colonna punta verso l’alto o verso il basso, per indicare che il Riferimento è posto sul bordo superiore o inferiore del componente. Per cambiare il Riferimento, fare clic sull’indicatore o fare clic su l’opzione Bordo superiore Componente o Bordo inferiore Componente nella parte inferiore del dialogo.

Altre impostazioni

Le restanti colonne nella lista dei componenti visualizzano le impostazioni di Categoria, spessore, controllo sui bordi.

Nuovo

Fare clic per creare un nuovo componente; per informazioni su come creare i componenti, vedere Creare i componenti di un Tetto.

Modifica

Apre il dialogo Impostazioni Componente del Tetto, che permette di modificare lo spessore e gli attributi del componente selezionato; per modificarlo è anche possibile fare doppio clic su un componente.

Duplica

Permette di duplicare uno o più componenti del tetto selezionati; i duplicati sono aggiunti alla lista sotto a quelli originali.

Elimina

Elimina il componente selezionato; lo Spessore totale del Tetto viene modificato di conseguenza.

IFC

Permette di assegnare o modificare dati IFC; vedere Viewing and Editing IFC Data XX

2.Fare clic sul bottone Modifica attributi Tetto per definire gli attributi del Tetto nella vista “Alto/Pianta”.

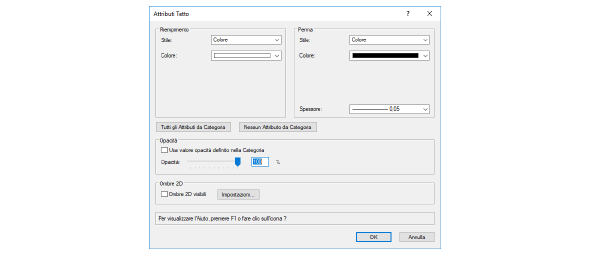

Si apre il dialogo Attributi Tetto. Gli attributi di un Tetto senza Stile sono inizialmente impostati come i parametri visualizzati nella Tavolozza Attributi. Se sono modificati in questo dialogo, la Tavolozza Attributi riflette le modifiche degli Attributi del Tetto selezionato (dopo l’uscita dal dialogo Impostazioni Tetto).

Riempimento, Penna, Opacità e Ombre 2D possono essere impostati per Categoria piuttosto che attraverso il dialogo Attributi Tetto. Se successivamente viene cambiata la Categoria del Tetto, il Tetto acquista gli Attributi grafici della nuova Categoria. Non si può fare un override degli Attributi del Tetto a livello di istanza; se uno Stile Tetto usa gli Attributi di Categoria, tutti i Tetti con quello Stile devono assumere gli Attributi per Categoria. D’altra parte, Tetti con lo stesso Stile possono essere posti in Categorie diverse.




Opzione

Descrizione

Riempimento

Specifica gli Attributi di Riempimento del Tetto. Scegliere uno Stile di Riempimento, o lo Stile Categoria, per impostare gli Attributi per Categoria. A seconda dello Stile selezionato, scegliere un Colore o una Risorsa (Tratteggio Vettoriale, Immagine, Sfumatura, Tassellatura) per il Tetto.

Penna

Specifica gli Attributi di Penna del Tetto. Scegliere uno Stile di Penna, o lo Stile Categoria, per impostare gli Attributi per Categoria. A seconda dello Stile selezionato, scegliere un Colore o una Risorsa Tratteggio Linea per il Tetto.

Spessore

Scegliere lo spessore di Linea; per usare uno spessore personalizzato, scegliere Imposta Spes­sore nel menu Spessore (vedere Line Thickness Attributes).

Tutti gli Attributi da Categoria

Imposta tutti gli Attributi di Penna e Riempimento per Categoria.

Gli Attributi di Opacità e Ombre 2D non sono compresi.

Nessun Attributo da Categoria

Rimuove ogni impostazione per Categoria riguardante gli Attributi di Riempimento e Penna.

Gli Attributi di Opacità e Ombre 2D non sono compresi.

Opacità



Usa valore opacità definito nella Categoria

Questa opzione permette di usare l’impostazione di Opacità di Riempimento per la Categoria del Tetto.

Opacità

Se l’opzione Usa valore opacità definito nella Categoria è deselezionata, specifica la traspa­renza del Tetto; trascinare il controllo a scorrimento verso sinistra per aumentare la trasparenza, o inserire una percentuale direttamente nella casella alla destra del controllo.

Ombre 2D

Ombre 2D visibili

Attivare questa opzione per applicare ombre al Tetto mentre ci si trova in Pianta 2D; vedere Ombra 2D degli oggetti.

3.Fare clic su OK per tornare al dialogo Impostazioni Tetto.

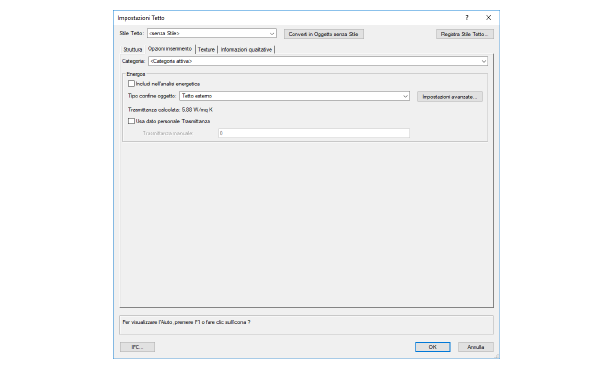

4.Attivare il pannello Opzioni inserimento per impostare le opzioni relative alla Categoria e ai parametri relativi al Modulo Energos.


Opzione

Descrizione

Categoria

Specifica la Categoria predefinita per il Tetto.

Energos
(solo Vectorworks Architect)

Gli oggetti Tetto possono essere inclusi nei calcoli di analisi energetica del modulo Energos; vedere Effettuare un’analisi energetica di base. È necessaria una licenza Vectorworks Architect per condurre un’analisi energetica; tuttavia anche in altre versioni è possibile inserire qui i parametri energetici a scopo di documentazione.

Includi nell’analisi energetica

Quando questa opzione è attiva, l’oggetto Tetto è preso in considerazione nei calcoli energetici, in funzione delle impostazioni di analisi energetica per Lucido/Categoria, inclusione degli ele­menti, e così via.

Tipo confine oggetto

Scegliere il tipo di tetto (esterno o di fondazione).

La lista di sistema può essere modificata; vedere Specificare Set di sistemi. La modifica dei parametri di sistema, o l’aggiunta di nuovi, permette di specificare i valori di resistenza esterna ed interna. Se i calcoli del tetto di confine selezionato non sono soddisfacenti, modificare la lista di sistema in modo molto specifico riguardo ai parametri di resistenza della superficie del tetto.

Per un livello di dettaglio più fine sul materiale del tetto, fare clic sul bottone Impostazioni avanzate. Si apre il dialogo omonimo. Specificare i parametri come si desidera e fare clic su OK.

    Finitura esterna: Per i tetti esterni, indica il colore generale del materiale esterno. La lista di sistema può essere modificata; vedere Specificare Set di sistemi. I fattori di Assorbimento e Emissività sono automaticamente calcolati e mostrati.

    Coefficiente correzione ombreggiatura:

Res. termica/Trasmittanza calcolata

In base alla posizione del tetto rispetto all’edificio (tipo confine) e la direzione del flusso di calore (valore di resistenza di superficie), la resistenza termica o la trasmittanza è calcolata e visualizzata. Questo valore, insieme all’area del tetto, è critico per un corretta valutazione dell’involucro dell’edificio nei calcoli energetici.

Usa dato personale Res. termica/Trasmittanza

Attivare questa opzione per non utilizzare i valori di resistenza termica o trasmittanza calcolata ed inserire un valore manuale nel campo Res. termica personale o Trasmittanza personale.

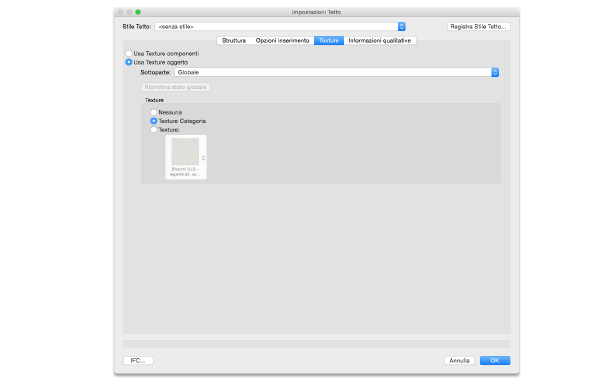

5.Attivare il pannello Texture per impostare le opzioni relative alle texture.


Opzione

Descrizione

Usa Texture componenti

Attivare questa modalità per usare le texture appositamente definite per ogni singolo componente nel rendering del Tetto.

Nota: Questa opzione può anche essere richiamata per un Tetto esistente tramite il pannello Rendering nella Tavolozza Informazioni.

Usa Texture oggetto

Attivare questa modalità per usare una singola texture per tutto il Tetto.

Sottoparte

Applica la texture alle parti di Tetto selezionate.

Ripristina stato globale

Se a una sottoparte era stata assegnata una texture che dovrebbe essere invece quella globale, selezionare la sottoparte e fare clic su Ripristina stato globale. La sottoparte si sposta indietro sotto la linea di divisione e la texture globale viene visualizzata come texture attiva.

Texture

Applica la texture scelta alla sottoparte selezionata. Le texture possono anche essere definite nel pannello Rendering della Tavolozza Informazioni. Le texture scelte nella Tavolozza Informazioni prevalgono sulle impostazioni fatte in questo dialogo.

Nessuna

Non applica alcuna texture alla sottoparte selezionata.

Texture Categoria

Utilizza la texture impostata nella Categoria del Tetto. Tutti i solai con questo stile utilizzano le texture di Categoria per quella parte di Tetto (almeno finché non viene modificata). Le texture di Categoria per un Tetto selezionato possono anche essere selezionate nel pannello Rendering della Tavolozza Informazioni.

Texture

Sceglie una texture per la sottoparte, ricavandola dagli Elementi base oppure dalle Risorse del documento attivo.

6.Attivare il pannello Informazioni qualitative per specificare le informazioni di rapporto per il Tetto, che sono compatibili per dati IFC e possono essere incluse in preventivi e computi. Questi dati sono opzionali; inserire le informazioni solo se lo si desidera.

7.Fare clic sul bottone Registra Stile Tetto.

Si apre un dialogo che permette di definire il nome dello Stile Tetto.

8.Digitare il nome e fare clic su OK.

Se lo Stile Tetto esiste già, viene richiesto di inserire un nome diverso oppure di sostituire lo Stile Tetto già esistente con lo Stile Tetto nuovo. Se si sostituiscono gli Stili Tetto, compare il dialogo Sostituzione Stile Tetto; specificare le proprietà di allineamento.

9.Il nuovo Stile Tetto viene creato e registrato nel documento come risorsa ed è richiamabile dalla Tavolozza Gestione Risorse.

Nota:È possibile creare un nuovo stile anche da un Tetto senza stile: fare clic con il pulsante destro del mouse su un Tetto senza stile e scegliere il comando “Crea Stile Tetto da Tetto senza stile” nel menu contestuale.

Nota:È possibile creare un nuovo stile anche nella Tavolozza Gestione Risorse selezionando nel menu Risorse “Crea Risorsa > Stile Tetto”. Uno Stile Tetto creato in questo modo non viene associato alle attuali preferenze del Tetto ma può esservi associato in seguito.
