Singolo DXF/DWG o DWF

I documenti DXF/DWG o DWF sono prodotti da altri programmi CAD (come AutoCAD). Per evitare problemi che possono sorgere, si consiglia di importare i dati in un documento vuoto. Vectorworks può leggere i documenti DWG/DXF in versione 2013/2014/2015 o precedenti.

È possibile importare un singolo documento DXF/DWG o DWF. Dopo una preanalisi del documento, Vectorworks propone una serie di opzioni di importazione che l’utente può comun­que controllare nel dialogo. Per ulteriori informazioni, vedere Importazione di documenti DXF/DWG o DWF.

DXF/DWG o DWF

È possibile importare con una sola operazione più documenti DXF/DWG o DWF, oppure tutti i documenti contenuti in una intera cartella. I documenti possono essere importati anche come Simboli, usando i parametri standard e la Scala del Lucido attivo. Quando si importa un Sim­bolo, le informazioni di Spazio Carta vengono ignorate. Il nome del Simbolo viene assegnato automaticamente, basandosi sul nome del documento originale senza estensione .dwg o .dxf.

Per ulteriori informazioni, vedere Importazione di documenti DXF/DWG o DWF.

Immagine

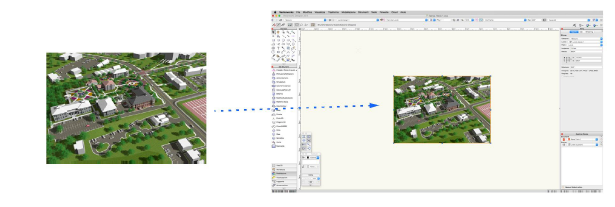

Permette di importare documenti grafici, inclusi GIF, JPEG, TIFF, BMP e altri. Poiché le immagini importate sono oggetti grafici singoli, la sola modifica che si può fare è ridimensio­narle. Le immagini importate sono riscalabili liberamente e possono essere registrate come Simboli. Per ulteriori informazioni, vedere Importare le immagini.

PICT come Bitmap
(solo macOS)

Poiché le immagini PICT sono singoli oggetti grafici, la sola modifica che si può fare in Vectorworks è ridimensionarle o farle ruotare. Sia le immagini in scala di grigio che quelle a colori (incluse quelle a 24 bit) quando sono importate in Vectorworks mantengono i commenti PostScript e l’alta risoluzione.

PICT vettoriale
(solo macOS)

I documenti PICT sono stati prodotti per la prima volta da MacDraw™ e altri programmi di disegno vettoriale. Questo è anche il formato nativo degli Appunti di macOS. Con questa modalità, Vectorworks cercherà di convertire i dati contenuti nel documento in modo da tra­sformarli in oggetti vettoriali.

Metafile
(solo Windows)

Permette di importare documenti grafici in formato Windows Metafile da quasi tutti i pro­grammi Windows, inclusi AutoCAD e i programmi di word processing. Ci sono due versioni di documenti WMF: standard (pre-Windows 95) e enhanced. Vectorworks supporta la versione enhanced.

EPSF

I documenti Encapsulated PostScript Format (EPSF) sono prodotti da molti programmi grafici di desktop publishing. Sono tipicamente documenti ad alta risoluzione.

Tracciati Adobe Illustrator

I documenti di Adobe Illustrator, generalmente con estensione del nome “.ai” possono essere importati direttamente in Vectorworks. Ciò costituisce un vantaggio per la gestione di loghi aziendali e, più in generale, per la creazione di polilinee con curvatura particolarmente raffi­nata.

Su macOS è necessario cambiare l’estensione del file, da “.ai” a “.txt”, dato che non è possibile la lettura diretta di file di tipo “.ai”.

Su Windows, una volta attivato il comando, scegliere la voce Tutti i documenti nel menu posto vicino al campo di testo “Nome file” contenuto nel dialogo di sistema di apertura dei documenti, in modo che appaiano i documenti “.ai” contenuti nelle varie cartelle del disco esplorato.

Nota: è possibile importare solo documenti di Adobe Illustrator in versione 3. Le versioni suc­cessive sono in formato compresso, non leggibile dal comando di importazione.

PDF
(solo prodotti Vectorworks Design Series)

L’importazione PDF è utile per la visualizzazione di loghi aziendali, disegni di fornitori e altra grafica. È possibile utilizzare il file PDF come elemento ad alta risoluzione, utile nel caso in cui si vogliano ricalcare delle geometrie: se il PDF contiene della geometria vettoriale, Vec­torworks è in grado di “sentire” tale geometria e può agganciarsi ai punti notevoli in essa conte­nuti. Per ulteriori informazioni, vedere Importare in formato PDF.

Coordinate
(solo prodotti Vectorworks Design Series)

Permette di importare coordinate numeriche da documenti di testo, in modo da posizionare sul disegno Punti 2D, Punti 3D, Poligoni 2D, Poligoni 3D, Punti Trigonometrici. Il comando inter­preta ogni linea di testo presente nel documento come un record di dati, dividendola in colonne e considerando i valori presenti in ogni colonna come un campo del record. Per ulteriori infor­mazioni, vedere Importare dati sorgente da un documento di rilevamento topografico.

Tavolozza Colori

Permette di importare i dati di definizione di speciali Tavolozze Colori contenuti in file di testo appositamente preparati in determinati formati. Per ulteriori informazioni, vedere Importare le Tavolozze Colori.

Dati Foglio Elettronico

Permette di importare nel Foglio Elettronico di Vectorworks dei dati in formato DIF, SYLK, CSV, testo delimitato da virgola o da tabulatore. Per poter importare i dati, è necessario che nel documento di Vectorworks sia presente un Foglio Elettronico e che esso sia aperto. Per impor­tare un Foglio Elettronico da un altro progetto Vectorworks, si utilizzi la Tavolozza Gestione Risorse.

Script

Permette di eseguire uno script registrato su disco (Python o VectorScript), creando automati­camente un nuovo Lucido design per gli oggetti creati dallo script. Per ulteriori informazioni, vedere Creare Risorse Script.

Texture Arroway

Le Texture Arroway sono Texture basate su immagini di alta qualità, ad alta risoluzione; tra­mite questo comando è possibile automatizzare il processo di importazione di queste Texture. Per ulteriori informazioni, vedere Importare Texture Arroway.

Texture CINEMA 4D

Le Texture in formato Cinema 4D possono essere importate e utilizzate come Risorse all’interno dei progetti di Vectorworks anche se non si dispone di una licenza di Cinema 4D. Le Texture Cinema 4D importate possono essere modificate tramite il dialogo di modifica delle Texture. Per ulteriori informazioni, vedere Importare Texture di CINEMA 4D.

IFC
(solo Vectorworks
Architect)

È possibile importare nel documento di Vectorworks Architect un progetto IFC, compresi quelli che contengono più edifici. Le unità dei file importati sono determinate dal file Vec­torworks. I layer di presentazione o i layer CAD importati da un file IFC vengono assegnati alle corrispondenti Categorie di Vectorworks. Per ulteriori informazioni, vedere Interoperabilità in formato IFC.

Nuvola di Punti
(solo prodotti Vectorworks
Design Series)

Permette di importare modelli 3D in formato Point Cloud (“.las”, “.pts”, “.e57”, “.xyz”) creati con uno Scanner 3D. Per ulteriori informazioni, vedere Importare le Nuvole di Punti.

Shapefile
(solo Vectorworks Architect o Landmark)

Vectorworks Architect e Vectorworks Landmark possono importare in formato Shapefile (.shp) al fine di assicurare l’interoperabilità fra Vectorworks e applicazioni di tipo GIS. Per ulteriori informazioni, vedere Importare in formato Shapefile.

SketchUp
(solo prodotti Vectorworks
Design Series)

Permette di importare in Vectorworks modelli 3D architettonici creati con il software Google SketchUp (versione 4 e successive). Le componenti di SketchUp vengono importate come Simboli 3D e la geometria può essere suddivisa tra muri, solai e falde tetto. Per ulteriori infor­mazioni, vedere Importare in formato SketchUp.

3DS
(solo prodotti Vectorworks
Design Series)

Permette di importare modelli 3D in formato 3DS, uno dei formati usati da 3DS Max®, il software di Autodesk Media and Entertainment. Per ulteriori informazioni, vedere Importare in formato 3DS.

IGES (solo 3D)

Durante l’importazione di file IGES, i punti vengono convertiti in un gruppo di punti 3D, le curve NURBS vengono importate in un gruppo di curve NURBS, le superfici NURBS vengono importate in un gruppo di superfici NURBS, i solidi chiusi vengono importati in un gruppo di solidi, i solidi aperti vengono importati in un gruppo di superfici NURBS. Se il file contiene un solo elemento, esso non viene inserito in un gruppo. I solidi non possono essere separati o modificati con il comando “Modifica Solido”; possono essere utilizzati nelle operazioni di modellazione solida.

STL (solo 3D)

Permette di importare modelli 3D in formato STL, cioè il formato usato in stereo-litografia, di fatto il formato standard per le stampanti 3D, la prototipazione e la produzione di oggetti. Gli oggetti mesh poligonali vengono convertiti in oggetti Mesh di Vectorworks.

OBJ (solo 3D)

Permette di importare modelli 3D in formato OBJ, un formato molto diffuso per rappresentare modelli 3D generati da nuvole di punti e modelli scenografici 3D. La geometria importata con il formato OBJ di regola è indipendente dal file dei materiali. Per poter essere importata, la geometria deve contenere almeno una faccia chiusa. Gli oggetti mesh poligonali vengono con­vertiti in oggetti Mesh di Vectorworks. Per ulteriori informazioni, vedere Importare in formato OBJ.

SAT (solo 3D)

Importa solidi 3D in formato ACIS/SAT e li converte in solidi basati su NURBS.

STEP (solo 3D)

Durante l’importazione di file STEP, i punti vengono convertiti in un gruppo di punti 3D, le curve NURBS vengono importate in un gruppo di curve NURBS, le superfici NURBS vengono importate in un gruppo di superfici NURBS, i solidi chiusi vengono importati in un gruppo di solidi, i solidi aperti vengono importati in un gruppo di superfici NURBS. Se il file contiene un solo elemento, esso non viene inserito in un gruppo. I solidi non possono essere separati o modificati con il comando “Modifica Solido”; possono essere utilizzati nelle operazioni di modellazione solida.

Rhino 3DM (solo 3D)

Durante l’importazione di file 3DM generati con Rhino, i punti vengono convertiti in un gruppo di punti 3D, le curve NURBS vengono importate in un gruppo di curve NURBS, le superfici NURBS vengono importate in un gruppo di superfici NURBS, i solidi chiusi vengono importati in un gruppo di solidi, i solidi aperti vengono importati in un gruppo di superfici NURBS. Se il file contiene un solo elemento, esso non viene inserito in un gruppo. I solidi non possono essere separati o modificati con il comando “Modifica Solido”; possono essere utiliz­zati nelle operazioni di modellazione solida.

Parasolid X_T (solo 3D)

Importa oggetti in formato Parasolid X_T, compresi solidi, superfici e curve NURBS; i solidi di Parasolid X_T sono importati come Solidi generici.
