Definire un componente di un muro

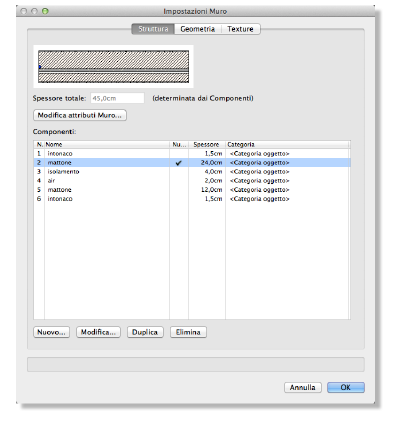

I componenti di un muro possono essere definiti prima del disegno in Impostazioni Muro oppure nella Tavolozza Informazioni, utilizzando il bottone “Componenti” dopo aver creato l’oggetto.

1.Scegliere lo strumento Muro diritto oppure Muro curvo e fare clic sull’icona Impostazioni Muro nella Barra di Modo.

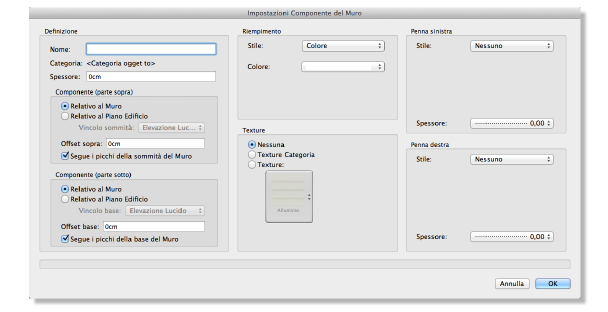

Opzione	Descrizione
Definizione
Nome	Fornisce un nome al componente che poi compare nella lista Componenti nel dialogo Impostazioni Muro.
Categoria	Si tratta della Categoria del componente; questa impostazione può essere cambiata in Vectorworks Architect. Vectorworks Basic può solo mostrare le Categorie impostate in Vectorworks Architect. La voce “<Categoria oggetto>” indica che il componente assume la stessa Categoria impostata per il muro.
Spessore	Specifica lo spessore del componente; lo spessore di un muro è dato dalla somma degli spessori dei suoi componenti. Un componente deve avere uno spessore maggiore di 0.
Componente (parte sopra)
Relativo al Muro	Fa in modo che la parte superiore del componente rimanga connessa alla parte superiore del Muro.
Relativo al Piano Edificio (richiede Vectorworks Architect)	Imposta il riferimento verticale che determina la posizione della parte superiore del componente, scegliendolo dalla lista dei riferimenti possibili. I valori di Altezza Muri ed Elevazione Lucido fanno riferimento ai valori impostati per il Lucido design: vedere Impostazione delle proprietà dei Lucidi design. Se si dispone di Vectorworks Architect è possibile impostare delle proprietà aggiuntive: la parte superiore del componente può essere collegata a un livello del Piano Edificio. Impostando in questo modo la parte superiore del componente, qualsiasi modifica di altezza che viene apportata all’edifico influenza in automatico l’altezza del componente.
Offset sopra	Imposta una distanza particolare del componente dalla sommità del muro.
Componente (parte sotto)
Relativo al Muro	Fa in modo che la parte inferiore del componente rimanga connessa alla parte inferiore del Muro.
Relativo al Piano Edificio (richiede Vectorworks Architect)	Imposta il riferimento verticale che determina la posizione della parte inferiore del componente, scegliendolo dalla lista dei riferimenti possibili. Il valore Elevazione Lucido corrisponde a quanto impostato per il Lucido design: vedere Impostazione delle proprietà dei Lucidi design. Se si dispone di Vectorworks Architect è possibile impostare delle proprietà aggiuntive: la parte inferiore del componente può essere collegata a un livello del Piano Edificio. Impostando in questo modo la parte inferiore del componente, qualsiasi modifica di altezza che viene apportata all’edifico influenza in automatico l’altezza del componente.
Offset sotto	Imposta una distanza particolare del componente dalla base del muro.
Segue i picchi della base del Muro	Il componente segue i picchi appartenenti alla superficie inferiore del muro.
Riempimento
Stile	Specificare il tipo di Attributi di Riempimento del muro oppure scegliere la voce Nessuno. per non applicare alcun Riempimento. I Tratteggi Vettoriali, le Sfumature o le Immagini scelte, se non sono già presenti nel progetto sono importate e aggiunte nella Gestione Risorse (gli Elementi di base sono automaticamente importati nel documento attivo nel punto di uso e compaiono nella Gestione Risorse). Vedere Elementi base e Stili Oggetto.
Usa Stile Categoria	Imposta gli Attributi di Riempimento del componente per Categoria piuttosto che per parametri nel dialogo Attributi Componente. Se la Categoria del componente viene successivamente cambiata, il componente viene modificato in modo che usi gli Attributi della nuova Categoria.
Penna sinistra/Penna destra
Stile	Gli Attributi di Categoria possono essere usati per i parametri di Penna sinistra e destra. Altrimenti, scegliere uno Stile, uno Spessore e un Tratteggio per le linee di bordo sinistra e destra del componente. Le linee di bordo dei componenti contigui non sono condivise.
Spessore	Utilizzare questo menu per scegliere lo spessore di penna.
Texture
Nessuna	Non vengono applicate Texture al componente.
Texture Categoria	Assegna al componente la Texture specificata dalla sua Categoria. La Texture di Categoria è impostata nel pannello Altro del dialogo Impostazioni Categoria; vedere Impostare le proprietà delle Categorie.
Texture	Seleziona una Texture per il componente fra quelle appartenenti agli Elementi base o al documento attivo (vedere Elementi base e Stili Oggetto.

Una volta che è stato definito un componente del muro, il valore dello Spessore totale cambia in base al nuovo valore complessivo determinato.

Opzione	Descrizione
Anteprima	Mostra un’anteprima della struttura del muro, includendo i componenti definiti; il muro di anteprima viene rappresentato come se fosse tracciato da sinistra a destra: la parte superiore dell’anteprima indica la parte sinistra del muro.
Spessore totale	Mostra lo spessore totale del muro; lo spessore di un muro con componenti è definito dalla somma degli spessori dei singoli componenti.

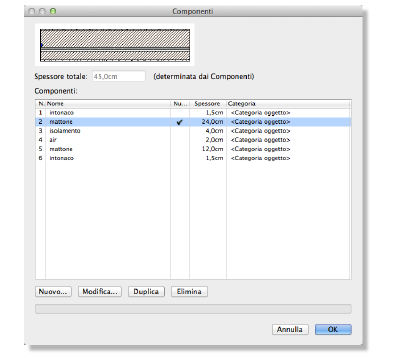

Componenti	Elenca i componenti che formano la struttura del muro, in ordine dall’alto verso il basso (da sinistra a destra rispetto al senso di costruzione).
Nuovo	Fare clic per definire i componenti del muro, come descritto in precedenza.
Modifica	Permette di specificare lo spessore e gli Attributi grafici dei componenti.
Duplica	Duplica il componente selezionato; lo spessore totale del muro viene ricalcolato di conseguenza.
Elimina	Elimina il componente selezionato; lo spessore totale del muro viene ricalcolato di conseguenza.

4.Fare clic su OK per chiudere il dialogo. La definizione del nuovo componente è applicata al muro selezionato.
