Panoramica di calcolo

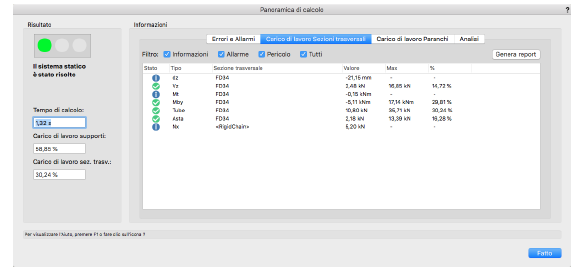

Il dialogo Panoramica di calcolo mostra i risultati dell’ultimo calcolo o della verifica del sistema effettuato. Si apre come risultato finale dei calcoli, ma è comunque possibile visualizzarlo in qualsiasi momento.

Opzione	Descrizione
Feedback	L’indicatore di stato consente di vedere immediatamente se il sistema soddisfa i limiti di sicurezza. Il verde indica che non ci sono errori o sostegni/sezioni trasversali sovraccariche; il giallo indica cautela, dal momento che i carichi sono vicini ai limiti di sicurezza; il rosso indica che ci sono problemi critici o condizioni di sovraccarico. Se l’indicatore è vuoto, significa che non ci sono informazione sufficienti per generare un feedback. Sotto l’indicatore di feedback, un indicatore di stato descrive il sistema come irrisolvibile (con errori che impediscono il calcolo), risolvibile o privo di dati. Il sistema deve essere considerato risolvibile, senza errori critici, affinché i calcoli possano essere effettuati. Un sistema risolvibile può ancora presentare errori che devono essere affrontati; per esempio, un paranco o una sezione trasversale potrebbe essere pericolosamente sovraccaricato, caso comunque evidenziato da un calcolo risolvibile.
Tempo di calcolo	Visualizza la quantità di tempo, in secondi, necessaria per il completamento dei calcoli.
Carico di lavoro supporti	Riepiloga la percentuale del carico di lavoro agente sui supporti (paranchi) nel sistema.
Carico di lavoro Sezioni trasversali	Riepiloga la percentuale del carico di lavoro agente sulle sezioni trasversali nel sistema.
Errori e Allarmi	Fare clic su questo pannello per visualizzare i problemi riscontrati nel sistema; ogni numero corrisponde a un’etichetta posizionata sul progetto.
Filtro	Permette di filtrare l’elenco dei problemi per tipologia; attivare Tutti per vedere tutti i problemi.
Errore	Le icone indicano la tipologia del problema in essere. Fare doppio clic su una riga per selezionare e centrare sullo schermo l’etichetta associata. ● Informazioni: informazione generica che non ha causato impedimenti ai calcoli. ● Allarme: problema che dovrebbe essere risolto poiché ha influenza sulla staticità. ● Pericolo: problema critico che impedisce il completamento dei calcoli o che influenze la correttezza dei risultati.
Tipologia/Descrizione/ID	Indica il tipo di elemento strutturale con un problema, descrive il problema e visualizza l’identificativo univoco di tale criticità.
Genera report	Crea in automatico un Foglio Elettronico con i dati di errore; se ne esiste già uno, il nome del Foglio Elettronico viene automaticamente generato con un numero progressivo.
Carico di lavoro Sezioni trasversali	Fare clic su questo pannello per visualizzare il dettaglio del carico di lavoro per le sezioni trasversali.
Filtro	Permette di filtrare l’elenco dei problemi per tipologia; attivare Tutti per vedere tutti i problemi.
Stato	Le icone indicano lo stato dei carichi di lavoro delle sezione trasversale. Fare doppio clic su una riga per selezionare e centrare sullo schermo la sezione trasversale associata. ● Informazioni: informazione generica che non ha causato impedimenti ai calcoli. ● Allarme: problema che dovrebbe essere risolto poiché ha influenza sulla staticità. ● Pericolo: problema critico che impedisce il completamento dei calcoli o che influenze la correttezza dei risultati. ● OK: nessuna criticità.
Sezione trasversale	Identifica la sezione trasversale.
Valore/Max/%	Visualizza il carico di lavoro applicato a ciascuna sezione trasversale, il limite di deflessione massimo definito e la percentuale del carico di lavoro. Il carico di lavoro totale è quello riepilogato nel campo Carico di lavoro Sezioni trasversali a sinistra del dialogo.
Genera report	Crea in automatico un Foglio Elettronico con i dati di errore; se ne esiste già uno, il nome del Foglio Elettronico viene automaticamente generato con un numero progressivo.
Carico di lavoro Paranchi	Fare clic su questo pannello per visualizzare lo stato del carico di lavoro per i supporti (paranchi a catena).
Filtro	Permette di filtrare l’elenco dei problemi per tipologia; attivare Tutti per vedere tutti i problemi.
Stato	Le icone indicano lo stato dei carichi di lavoro dei paranchi. Fare doppio clic su una riga per selezionare e centrare sullo schermo il paranco associato. ● Informazioni: informazione generica che non ha causato impedimenti ai calcoli. ● Allarme: problema che dovrebbe essere risolto poiché ha influenza sulla staticità. ● Pericolo: problema critico che impedisce il completamento dei calcoli o che influenze la correttezza dei risultati. ● OK: nessuna criticità.
ID	Identifica il paranco.
Tipo	Identifica il tipo di paranco.
Valore/Max/%	Visualizza il carico di lavoro applicato a ciascun paranco a catena; il limite di deflessione massimo definito e la percentuale del carico di lavoro. Il carico di lavoro totale è quello riepilogato nel campo Carico di lavoro Supporti a sinistra del dialogo.
Genera report	Crea in automatico un Foglio Elettronico con i dati di errore; se ne esiste già uno, il nome del Foglio Elettronico viene automaticamente generato con un numero progressivo.
Analisi	Fare clic su questo pannello per visualizzare informazioni dettagliate sui calcoli effettuati più recenti.
Paranchi	Visualizza il carico di lavoro minimo, medio e massimo dei paranchi a catena.
Sezioni trasversali	Elenca lo stato e il carico di lavoro massimo per ogni sezione trasversale utilizzata nel calcolo.
Sistema	Visualizza informazioni relative ai sistemi strutturali utilizzati nei calcoli, con il numero totale dei vari elementi che compongono il sistema di rigging.

Visualizzare e correggere gli errori

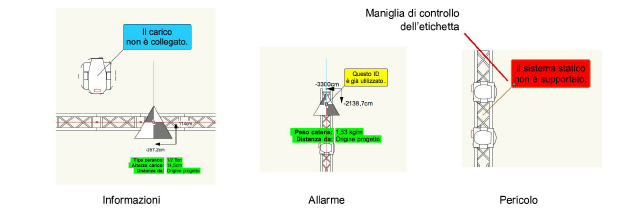

Quando vengono eseguiti i comandi di verifica del sistema o di calcolo, le criticità presenti sul disegno vengono elencate nel dialogo Panoramica del calcolo (vedere Panoramica di calcolo), con relative etichette che automaticamente identificano ciascuna criticità degli elementi inseriti nel disegno. Le etichette di informazioni, cautela e pericolo sono mostrate nel disegno. A seconda dell’importanza della criticità, si renderà necessario correggerla prima di poter procedere con i calcoli. Alcune notifiche possono fare riferimento a dati di errore, ma occorre ricordare che alcuni potranno essere intenzionalmente indotti dai parametri definiti nelle Impostazioni Braceworks (vedere Inserire i Paranchi).

Dopo un calcolo, le forze in gioco (reazioni vincolari) vengono sintetizzate in etichette di fianco ai supporti (paranchi a catena), che risulteranno colorate in base al carico di lavoro specifico per l’elemento.

Vari errori necessiteranno di essere corretti prima di poter procedere con i calcoli, o per fare in modo che quest’ultimi possano restituire risultati utilizzabili.

Dopo aver corretto gli errori, eseguire nuovamente i calcoli o richiamare il comando Azzera i risultati dei calcoli.
