Vectorworks Architect è in grado di assegnare automaticamente un numero agli Spazi che vengono creati, oppure è possibile inserire manualmente i numeri. Se si utilizza la funzionalità di numerazione automatica, il pannello Numerazione del dialogo Impostazioni Spazio ha funzioni aggiuntive per personalizzare i numeri e per modificarli quando necessario.
Se si desidera utilizzare più di una semplice etichetta di testo o di una numerazione incrementale, creare un tipo personalizzato di numerazione che combina più elementi.
Per creare, modificare o eliminare un tipo personalizzato di numerazione:
1. Attivare lo strumento Spazio
2. Fare clic sull’icona Impostazioni Spazio nella Barra di Modo.

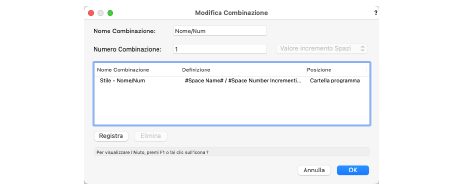

Si apre il dialogo Modifica Combinazione.
|
Opzione |
Descrizione |
|---|---|
|
Nome Combinazione |
Inserire un nome descrittivo per la combinazione. |
|
Numero Combinazione |
Specificare i dati da visualizzare come numerazione degli Spazi. Selezionare una o più voci nella lista sulla destra del campo per aggiungere un valore numerico incrementale e/o dati degli oggetti Spazio. Per aggiungere dati relativi all’IFC (come finiture di pavimenti e numero di occupanti), scegliere Dati aggiuntivi dalla lista e scegliere un campo nel dialogo Dati aggiuntivi. Aggiungere testo statico e punteggiatura, secondo necessità. Per esempio, il tipo di numerazione potrebbe avere il nome dell’occupante seguito da una barra e da un valore numerico incrementale. Nell’elenco delle variabili, selezionare Occupant Name e aggiungere una barra; infine selezionare il valore incrementale dalla lista. Il Numero Combinazione dovrebbe avere questo aspetto: |
|
Nome Combinazione /Definizione / Posizione |
Questi campi mostrano dettagli sulle combinazioni disponibili. Selezionare una voce nella lista per modificarla. Le combinazioni sono registrate nella Cartella Utente, in modo che siano disponibili in altri progetti. |
3.Modificare le combinazioni di numerazione come segue:
● Per aggiungere una nuova combinazione, immettere il nome in Nome Combinazione e aggiungere il testo e le variabili desiderati. Fare clic su Registra per registrare la combinazione e aggiungerla alla lista.
● Per modificare una combinazione, selezionarlo dalla lista e quindi compiere le modifiche necessarie. Fare clic sul bottone Registra per registrare le modifiche.
● Per eliminare una combinazione, selezionarla dall’elenco e fare clic sul bottone Elimina.
Può accadere di dover rivedere i valori assegnati dalla numerazione automatica: se ad esempio è stato eliminato uno Spazio dopo la sua creazione, dalla sequenza mancherà uno dei numeri; se uno Spazio è stato duplicato, il suo numero viene utilizzato due volte per lo stesso tipo di etichetta. Vectorworks è in grado di rilevare e correggere questi problemi.
Per verificare la numerazione automatica:
1. Selezionare un oggetto Spazio.
2.Nella Tavolozza Informazioni fare clic sul bottone Gestisci sequenza.
Si apre il dialogo Gestione sequenza. Aggiustare la sequenza di numerazione come descritto in Modificare i dati di una Etichetta Dati.
Nota:In alternativa, fare clic sul bottone Gestisci nel pannello Numerazione del dialogo Impostazioni Spazio.
