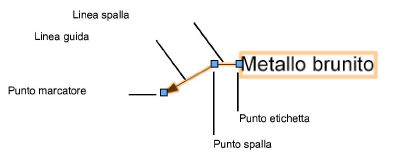

Lo strumento “Annotazione” permette di inserire oggetti di annotazione in un disegno. Un oggetto Annotazione è un blocco di testo unito a una linea guida con una figura poligonale opzionale che circonda il testo.
Nei prodotti Design Series, lo strumento Annotazione include funzionalità estese che permettono di inserire note esplicative (come oggetti Nota) e di collegarle ad un database esterno, in modo da poter inserire note standard senza doverle ridigitare ogni volta che occorre usarle; se si usano gli oggetti Nota, viene automaticamente creata una Legenda.
Quando si attiva lo strumento Annotazione, è possibile accedere alle sue modalità tramite la Barra di Modo.
|
Opzione |
Descrizione |
|---|---|
|
Direzione target |
Fare dapprima clic nel punto in cui deve essere collocato il testo dell’annotazione, quindi fare un altro clic presso l’oggetto da annotare. |
|
Direzione testo |
Fare clic dapprima presso l’oggetto da annotare, quindi nel punto in cui deve essere collocato il testo dell’annotazione. |
|
Due punti |
Sono richiesti due clic per inserire l’oggetto Annotazione; in modalità Due punti, la lunghezza della spalla è determinata nel dialogo Impostazioni Strumento Annotazione o nella Tavolozza Informazioni. |
|
Tre punti |
Sono richiesti tre clic per posizionare l’oggetto Annotazione; in modalità Tre punti, il terzo clic determina la lunghezza della spalla. Nota: se per esempio il valore Max punti Linea guida è impostato a 2, sono necessari 3 clic per inserire l’oggetto; se invece il valore Max punti Linea guida è impostato a 5, sono necessari 6 clic. |
|
Max punti Linea guida |
Immettere il numero massimo di punti della linea guida per questo oggetto Annotazione. Se l’oggetto ha più linee guida, ogni linea può avere un numero diverso di punti. Fare doppio clic per terminare una linea guida che ha meno del numero massimo previsto di punti. |
|
Impostazioni Annotazione |
Apre il dialogo Impostazioni Strumento Annotazione. |
