Lo Strumento Valvola posiziona una valvola d’irrigazione con parametri di un produttore particolare o una valvola personalizzata con parametri specificati nella fase del posizionamento. Diversi tipi di valvole forniscono una grande varietà di funzioni in un sistema di irrigazione. A seconda della tipologia di valvola, sono disponibili diversi parametri.
● Valvole di controllo o zona collegano la tubatura principale del sistema alle tubature secondarie associate e agli erogatori a valle.
● Valvole generali collegano l’intero sistema d’irrigazione alla fonte idrica vicino al punto di connessione.
● I kit zona di valvole consistono di valvole, filtri e regolatori in kit preassemblati.
Una valvola installata su di un tubo lo divide in due.
Per posizionare una valvola sul disegno:
1. Fare clic sullo strumento Valvole dal set strumenti Irrigazione. Fare clic su Valvola nella Barra di Modo. Dal Selettore Risorse, fare doppio clic su una risorsa per attivarla. Selezionare una delle librerie produttori o una valvola personalizzata da Custom.vwx e impostarne le proprietà dopo il posizionamento.
2.Fare clic una volta sulla valvola. Se si sta posizionando la valvola su una tubatura o una rete irrigazione esistente, il tubo di collegamento viene evidenziato e la valvola è automaticamente collegata alla rete.

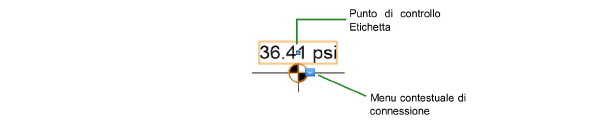

Regolare la posizione dell’etichetta valvola trascinandola tramite i propri punti di controllo.
Le proprietà della valvola possono venire modificate dalla Tavolozza Informazioni. I parametri disponibili dipendono dalla tipologia di valvola.
|
Opzione |
Descrizione |
|---|---|
|
Registra valvola |
Salva la valvola selezionata come definizione simbolo rosso nel file attivo; questo viene fatto solitamente per valvole personalizzate o valvole con dati di catalogo modificati. |
|
Nome valvola |
Nomina l’oggetto, per successive etichette, tabelle di irrigazione e altri Fogli Elettronici. |
|
Nota |
Aggiunge una nota sull’oggetto per successive etichette, tabelle irrigazione e altri fogli di lavoro, oltre a creare note quando si salva una definizione di simbolo rosso. |
|
Tipo valvola |
Indica la tipologia di valvola. |
|
ID zona |
Per le valvole a controllo di una zona, fornisce un’etichetta identificativa a scopo informativo. |
|
Visualizza sul disegno |
Scegliere tra Informazioni Progettuali o Informazioni di Calcolo per influenzare la visualizzazione di tutti i valori calcolati e le zone di copertura nel disegno; vedere Progettazione e calcolo dei parametri per l’irrigazione. |
|
Informazioni progettuali |
|
|
Pressione in ingresso |
Specifica la pressione di ingresso designata che entra nella valvola |
|
Pressione in uscita |
Indica la pressione designata in uscita dalla valvola |
|
Perdita di carico |
Specifica ogni perdita di pressione causata dalla valvola. |
|
Flusso |
Indica il flusso passante per la valvola quando gli erogatori nella sua zona operano come specificato. |
|
Informazioni di calcolo |
|
|
Pressioni in ingresso |
Mostra la pressione di entrata che ci si aspetta raggiunga la valvola quando connessa alla rete. |
|
Pressioni in uscita |
Mostra la pressione di uscita che ci si aspetta esca dalla valvola Pressione di uscita = Pressione in ingresso - Perdite di Pressione. |
|
Perdita di carico |
Mostra la perdita di pressione dovuta alla valvola. |
|
Flusso |
Indica il flusso passante per la valvola come risultato degli irrigatori nella zona operanti in accodo con la pressione ricevuta. |
|
Dati di catalogo |
|
|
Ottieni da Catalogo |
Apre il dialogo Catalogo, per fornire dati di catalogo dell’oggetto selezionato (solitamente per aggiungere dati di catalogo a un oggetto personalizzato che ne è sprovvisto). Vedere Usare il Catalogo Irrigazione. |
|
Dati |
Mostra i dati del catalogo. |
|
Decoder (2-fili) (controllo, principale, kit zona) |
Specifica la presenza di un componente controller elettronico a due cavi. |
|
Regolatore di pressione (controllo, principale, kit zona) |
Indica l’utilizzo di un regolatore di pressione, specifica la pressione da regolare, prevenendo l’aumento del valore di Pressione in uscita calcolato oltre il limite regolamentato. Le valvole dei kit zona sono sempre dotate di regolatori di pressione. |
|
Pressione Regolata (controllo, principale, kit zona) |
Imposta il limite per la pressione regolata. |
|
Controllo di flusso |
Indica la presenza di un controllo limitatore di flusso. |
|
Non potabile |
Indica che la valvola trasporta acqua non potabile. |
|
Commenti 1-4 |
Campi commento aggiuntivi per specifiche/informazioni addizionali da aggiungere al catalogo dati. |
|
Modifica Dati di catalogo |
Rende i campi dati modificabili; modifica i dati, che possono venire salvati come inserimenti personalizzati quando aggiunti al catalogo. |
|
Registra nel Catalogo |
Apre la finestra dialogo Modifica Oggetti Catalogo, dove i dati personalizzati possono venire ulteriormente modificati e successivamente inseriti nel catalogo. |
|
Grafica |
|
|
Nome Simbolo |
Mostra il nome del simbolo usato per rappresentare la valvola. |
|
Sostituisci Simbolo |
Seleziona un simbolo valvola; scegliere il simbolo dalla categoria appropriata. |
|
Scala Simbolo |
Scala il simbolo rispettivamente alla scala del lucido di uno specifico fattore scala; un fattore minore di uno ridurrà le dimensioni del simbolo mentre un fattore maggiore di uno le aumenterà. |
|
Mostra Etichetta |
Allega automaticamente un’etichetta all’oggetto. Viene applicata un’etichetta all’ultimo oggetto selezionato; fare clic sull’etichetta per modificare le sue proprietà (vedere Aggiungere Etichette a oggetti Irrigazione). |
|
Mostra Pressione in ingresso |
Posiziona un’etichetta per la pressione in entrata nel disegno. |
|
Mostra flusso |
Posiziona un’etichetta di flusso sul disegno. |
