Lo strumento Punto di connessione posiziona un oggetto omonimo (POC), che rappresenta la fonte d’acqua per il sistema d’irrigazione. Normalmente c’è solo un POC per l’intero sistema. Ci sono due tipi di POC: linea di servizio e personalizzato. Una linea di servizio possiede un valore di pressione statica conosciuto e prevedibile. Tipologie personalizzate di POC include pompe e cisterne o altre tipologie di fon ti d’acqua.
Per posizionare un POC nel disegno:
1. Fare clic sullo strumento Punto di connessione. Fare clic su Punto di connessione sulla Barra di Modo. Dal Selettore Risorse, fare doppio clic su una risorsa per attivarla. Selezionare da una delle librerie connessioni oppure una risorsa personalizzata da Custom POCs.vwx e impostare le proprietà dopo il posizionamento.
2.Fare clic su Impostazioni dalla Barra di Modo.

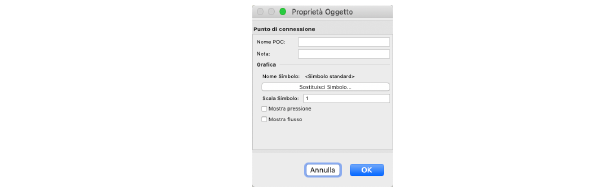

Si apre il dialogo Proprietà Oggetto. Selezionare le impostazioni POC predefinite. Lo strumento Punto di connessione utilizza queste preferenze fino a quando non vengono nuovamente modificate
|
Opzione |
Descrizione |
|---|---|
|
Nome POC |
Nomina l’oggetto, per successive etichette, tabelle di irrigazione e altri Fogli Elettronici. |
|
Nota |
Aggiunge una nota sull’oggetto per successive etichette, tabelle irrigazione e altri fogli di lavoro, oltre a creare note quando si salva una definizione di simbolo rosso. |
|
Grafica |
|
|
Nome Simbolo |
Mostra il nome del simbolo utilizzato per rappresentare il POC; <simbolo predefinito> indica che è stato usato il simbolo POC standard. |
|
Sostituisci Simbolo |
Seleziona un diverso simbolo POC; scegliere il simbolo dalla categoria appropriata. |
|
Scala Simbolo |
Scala il simbolo rispettivamente alla scala del lucido di uno specifico fattore scala; un fattore minore di uno ridurrà le dimensioni del simbolo mentre un fattore maggiore di uno le aumenterà. |
|
Mostra pressione |
Posiziona un’etichetta per la pressione in entrata nel disegno. |
|
Mostra flusso |
Posiziona un’etichetta di flusso sul disegno. |
3.Fare clic per posizionare il POC. Se si posiziona il POC sopra una tubatura o un sistema di irrigazione esistente, il tubo di collegamento viene evidenziato e il POC viene automaticamente collegato alla rete.

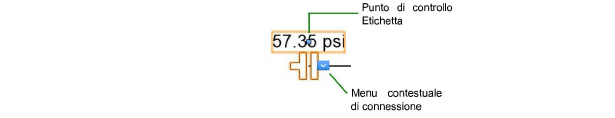

Regolare la posizione dell’etichetta POC trascinando il punto di controllo della stessa.
Le proprietà del POC possono venire modificate dalla Tavolozza Informazioni. I parametri disponibili dipendono dalla tipologia di POC.
|
Opzione |
Descrizione |
|---|---|
|
Registra Punto di connessione |
Salva il Punto di connessione selezionato come definizione simbolo rosso nel file attivo; questo viene tipicamente fatto per un POC con dati modificati. |
|
Nome POC |
Specifica il nome del POC, per successive etichette, tabelle di irrigazione e altri fogli di lavoro. Da quando il POC viene designato per l’utilizzo con lo strumento Zona Progettuale, risulta utile fornire un nome per l’oggetto POC, specialmente quando c’è più di un POC nel sito. |
|
Nota |
Aggiunge una nota sull’oggetto per successive etichette, tabelle irrigazione e altri fogli di lavoro, oltre a creare note quando si salva una definizione di simbolo rosso. |
|
Tipologia fonte idrica |
Indica se il POC ha origina da una linea di servizio o da una fonte idrica personalizzata. |
|
Visualizza sul disegno |
Scegliere tra Informazioni Progettuali o Informazioni di Calcolo per influenzare la visualizzazione di tutti i valori calcolati e le zone di copertura nel disegno; vedere Progettazione e calcolo dei parametri per l’irrigazione. |
|
Informazioni progettuali |
Il POC deve essere collegato per visualizzare le informazioni. |
|
Pressione richiesta |
Specifica la pressione richiesta per operare nella zona con la maggiore richiesta di pressione. |
|
Pressione differenziale |
Specifica la pressione addizionale nel sistema una volta considerata la Pressione Richiesta Differenziale di Pressione = Pressione di Uscita - Pressione Richiesta. |
|
Zona di maggior flusso |
Indica il flusso richiesto per operare nella zona con la maggiore richiesta di pressione. |
|
Differenziale di flusso |
Indica il flusso aggiuntivo disponibile nel sistema disegnato una volta considerato il flusso richiesto Differenziale di Flusso = Massimo Flusso Sicuro - Zona di Maggior Flusso. |
|
Informazioni di calcolo |
Il POC deve essere collegato per visualizzare le informazioni. |
|
Pressione in uscita |
Indica la quantità di pressione prodotta dal POC, in accordo con i dati, e dunque con la tipologia di fonte idrica. |
|
Zona di maggior flusso |
Indica il flusso richiesto per operare nella zona con la maggiore richiesta di pressione. |
|
Differenziale di flusso |
Indica il flusso aggiuntivo disponibile nel sistema disegnato una volta considerato il flusso richiesto Differenziale di Flusso = Massimo Flusso Sicuro - Zona di Maggior Flusso. |
|
Dati |
|
|
Pressione in uscita |
Inserire la quantità di pressione prodotta dal POC in ogni singolo momento. |
|
Massimo flusso sicuro |
Specificare la quantità massima di flusso prodotta. |
|
Pressione statica fonte (fonte idrica linea di servizio) |
Inserire la pressione che arriva alle tubature dalla fonte idrica. |
|
Tipologia linea di servizio (fonte idrica linea di servizio) |
Seleziona la tipologia di linea di servizio che conduce dalla tubatura della fonte idrica al sistema d’irrigazione. |
|
Dim. linea di servizio |
Seleziona la dimensione più adatta all’utilizzo della linea di servizio presa in considerazione. |
|
Lungh. linea di Servizio |
Inserire la lunghezza della linea di servizio dalla fonte idrica al POC. |
|
Velocità max linea di servizio |
Inserire la velocità massima fornita dalla linea di servizio. |
|
Variazione elevazione fonte |
Specifica il cambio di elevazione dalla fonte idrica al POC; se positiva, il POC è situato più in alto rispetto alla fonte idrica |
|
Contatore |
Quando viene allegato un contatore alla linea di servizio tra la fonte e il POC, selezionare questa opzione e specificare le dimensioni del contatore. |
|
Dimensioni contatore (fonte idrica linea di servizio) |
Selezionare le dimensioni del contatore dalla lista o selezionare Modifica Lista per accedere al catalogo delle misure contatori; vedere Usare il Catalogo Irrigazione, |
|
Commento |
Aggiunge una nota informativa ai dati di catalogo. |
|
Uscita |
|
|
Perdita di pressione sulla linea |
Mostra le perdite di pressione sulla linea di servizio, determinate in base alla tipologia, dimensioni, lunghezza e massimale di flusso. |
|
Variazione pressione per elevazione |
Mostra i cambiamenti di pressione dovuti alle differenze di elevazione, basati sul parametro Cambio elevazione fonte. |
|
Contatore perdite pressione |
Quando viene allegato un contatore, mostra la perdita di pressione calcolata, basandosi sulle dimensioni del contatore e sul Max flusso sicuro. |
|
Perdita di pressione addizionali |
Inserire ogni perdita di pressione aggiuntiva che vada inclusa nei calcoli di Pressione di uscita. |
|
Pressione in uscita |
Mostra la pressione calcolata come prodotta dal POC, dopo le modifiche di Fonte pressione statica e considerando i valori specificati o calcolati in Perdite di pressione sulla linea, Variazioni di pressione per elevazione, Contatore perdite pressione e Perdite di pressione addizionali. |
|
Flusso massimale linea di servizio |
Mostra il flusso massimo a cui la Velocità linea di servizio non eccede la Velocità massima linea di servizio. |
|
Flusso massimale contatore |
Mostra il flusso massimale per il contatore, come determinato basandosi sui valori Dimensioni contatore e Pressione statica fonte. |
|
Max flusso sicuro |
Mostra il flusso sicuro calcolato e fornito dal POC. Quando non ci sono contatori, questo valore rappresenta il flusso massimo con cui la velocità di linea non eccede la velocità massima impostata. In presenza di un contatore, mostra il valore minore tra il Flusso massimale linea di servizio e il Flusso massimale contatore. |
|
Velocità linea di servizio |
Mostra la velocità calcolata della linea di servizio, basandosi sul Massimale flusso sicuro, Tipologia linea di servizio e Dimensioni linea di servizio. |
|
Grafica |
|
|
Nome Simbolo |
Mostra il nome del simbolo utilizzato per rappresentare il POC; <simbolo predefinito> indica che è stato utilizzato il simbolo predefinito POC. |
|
Sostituisci Simbolo |
Seleziona un differente simbolo POC; scegliere il simbolo dalla categoria appropriata. |
|
Scala Simbolo |
Scala il simbolo rispettivamente alla scala del lucido di uno specifico fattore scala; un fattore minore di uno ridurrà le dimensioni del simbolo mentre un fattore maggiore di uno le aumenterà. |
|
Mostra Etichetta |
Allega automaticamente un’etichetta oggetto all’oggetto. Viene applicata un’etichetta all’ultimo oggetto selezionato; fare clic sull’etichetta per modificare le sue proprietà (vedere Aggiungere Etichette a oggetti Irrigazione). |
|
Mostra pressione |
Posiziona un’etichetta per la pressione in entrata nel disegno |
|
Mostra flusso |
Posiziona un’etichetta di flusso sul disegno. |
