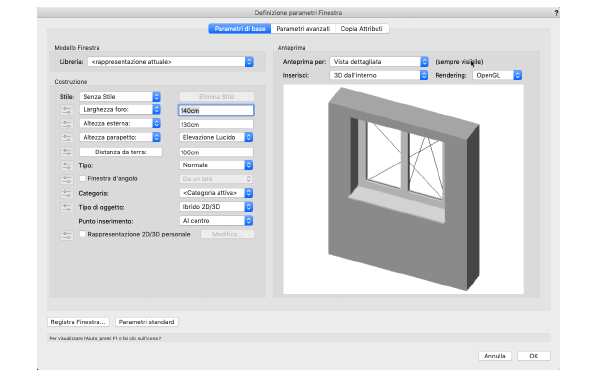

Modello Finestra

In questa sezione si controlla la scelta di Simboli parametrizzati contenuti nella Libreria.

Libreria

Questo menu permette di scegliere se attivare uno dei Simboli registrati nella Libreria o dare corso all’impostazione di una nuova parametrizzazione, da utilizzare direttamente o da registrare in Libreria. La voce <rappresentazione attuale> si riferisce ai parametri inseriti, mentre le altre voci che compaiono nel menu corrispondono alle cartelle contenute nella cartella “Elementi base > Finestra Architect”. Per aggiungere altre voci a questo menu, aggiungere altre cartelle di documenti nella stessa cartella e inserirvi i documenti contenenti i propri Simboli.

Costruzione

Questa sezione contiene i principali parametri che controllano la geometria della finestra.

Stile

Tramite questo menu è possibile scegliere uno Stile precedentemente registrato. Per ulteriori informazioni, vedere Creare degli stili di Finestre Architect.

Elimina Stile

Fare clic su questo bottone per eliminare lo Stile e dunque sbloccare eventuali parametri che erano stati bloccati in fase di creazione dello Stile. Per ulteriori informazioni, vedere Creare degli stili di Finestre Architect.

Larghezza foro / Larghezza finestra

Scegliere in questo menu se la misura di larghezza inserita nel campo affiancato è intesa come larghezza totale del foro o come luce netta a finestra montata.

Altezza esterna / interna

Scegliere in questo menu se la misura di altezza inserita nel campo affiancato è da intendere esterna o interna rispetto a certi tipi di battuta che prevedono una scanalatura in verticale.

Altezza parapetto / Bordo superiore

Questo menu permette di scegliere se creare la finestra definendo la sua posizione verticale rispetto alla distanza da terra oppure rispetto al bordo superiore e la quota del pavimento; questa seconda modalità permette di allineare finestre di misure diverse a una determinata quota misurata sulla facciata.

Distanza da terra

Questo bottone apre il dialogo Impostazioni altezza Finestra, che permette di definire come è da intendere la misura di altezza inserita nel campo affiancato a questo bottone.

Tipo

Questo menu permette di scegliere la tipologia di oggetto che si intende ottenere. Si può scegliere fra Normale, Per facciata continua o Solo foro.

Finestra d’angolo

Attivare questa opzione se occorre che la finestra sia inserita all’angolo fra due muri. Nel menu a destra è possibile scegliere se deve essere inserita su un lato o su entrambi.

Categoria

Scegliere la Categoria a cui assegnare l’oggetto Finestra Architect complessa.

Tipo di oggetto

Scegliere se si vuole ottenere un oggetto in Vista Alto/Pianta, Ibrido 2D/3D, in Prospetto o in Sezione.

Punto inserimento

Scegliere dove collocare rispetto alla Finestra Architect complessa il Punto di inserimento nel muro. Ciò determina la posizione in pianta dell’oggetto all’interno del segmento di muro di appartenenza.

Rappresentazione 2D/3D personale

Attivando questa opzione, si rende disponibile il bottone Modifica che permette l’apertura del dialogo Rappresentazione 2D/3D personale mediante il quale è possibile scegliere di sostituire una propria geometria 2D e/o 3D a quelle ottenibili mediante la parametrizzazione offerta dallo strumento.

Anteprima

Questa sezione contiene un’anteprima della finestra che si sta costruendo o modificando.

Anteprima per

In questo menu è possibile scegliere se vedere in anteprima la rappresentazione dettagliata o schematica della finestra.

Vista

Scegliere in questo menu come rappresentare in anteprima la finestra. Si può scegliere di vederla rappresentata in Vista Alto/Pianta, renderizzata in 3D dall’interno o in 3D dall’esterno, oppure rappresentata in Prospetto o in Sezione.

Rendering

Nel caso si sia scelta nel menu Vista una voce diversa da Vista Alto/Pianta, in questo menu si sceglie la modalità di rendering per l’anteprima.

Crea Simbolo

Questo bottone apre il dialogo Creazione Simbolo mediante il quale è possibile assegnare un nome alla combinazione di parametri e registrarla come Simbolo all’interno del documento attivo.

Parametri standard

Questo bottone permette di annullare le personalizzazioni dei valori dei parametri e di riportare l’oggetto alle impostazioni originali.

Modifica multipla

Fare clic su questo bottone per aprire il dialogo omonimo che permette di scegliere i criteri di applicazione delle modifiche a vari oggetti presenti nel progetto, con parametri compatibili con quello in corso di modifica.

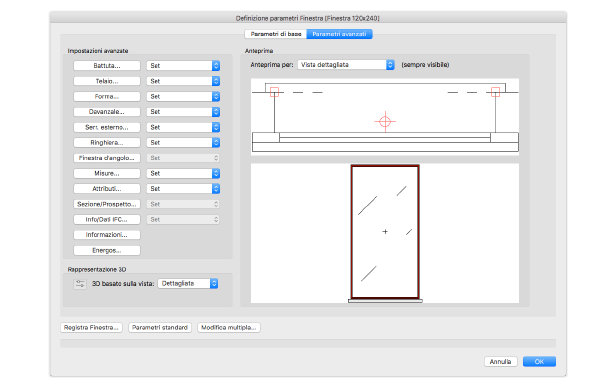

Impostazioni avanzate

In questa sezione sono contenuti i controlli che permettono di definire rapidamente le parti costitutive del serramento o di accedere a dialoghi specializzati di impostazione dei parametri.

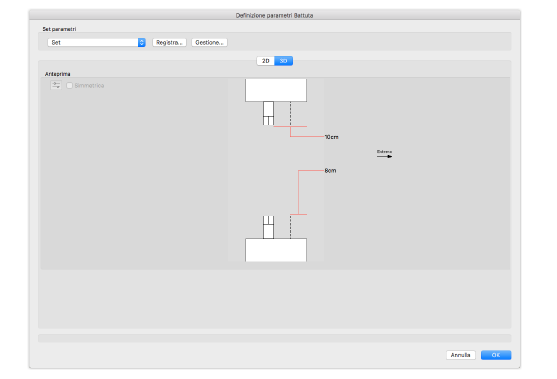

Battuta

Apre il dialogo Definizione parametri Battuta. Per una descrizione di questo dialogo vedere Il dialogo Definizione parametri Battuta.

Telaio

Apre il dialogo Definizione parametri Telaio. Per una descrizione di questo dialogo vedere Il dialogo Definizione parametri Telaio.

Forma

Apre il dialogo Definizione parametri Forma 3D. Per una descrizione di questo dialogo vedere Il dialogo Definizione parametri Ante/Correnti.

Davanzale

Apre il dialogo Definizione parametri Davanzale/Parapetto. Per una descrizione di questo dialogo vedere Il dialogo Definizione parametri Davanzale / Parapetto.

Serr. esterno

Apre il dialogo Definizione parametri Serramento esterno. Per una descrizione di questo dialogo vedere Il dialogo Definizione parametri Serramento esterno .

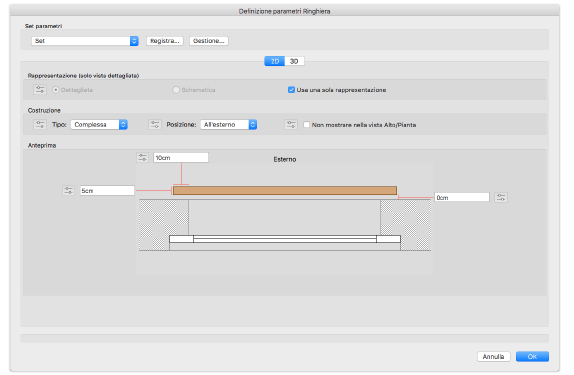

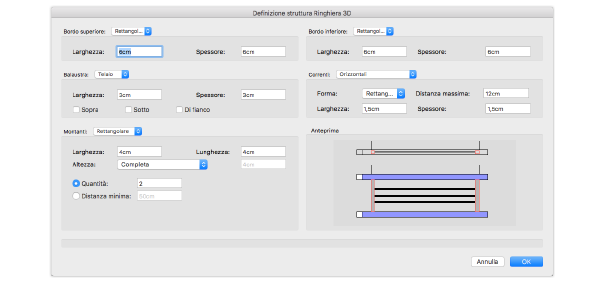

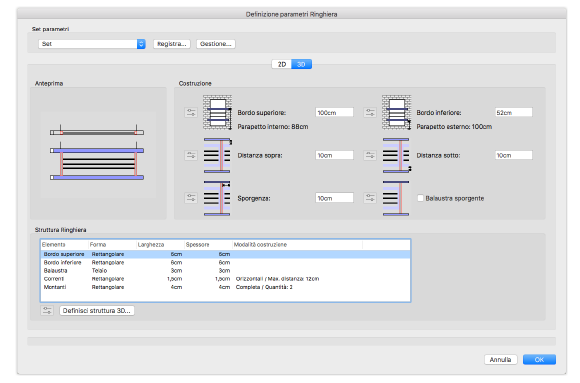

Ringhiera

Apre il dialogo Definizione parametri Ringhiera. Per una descrizione di questo dialogo vedere Il dialogo Definizione parametri Ringhiera.

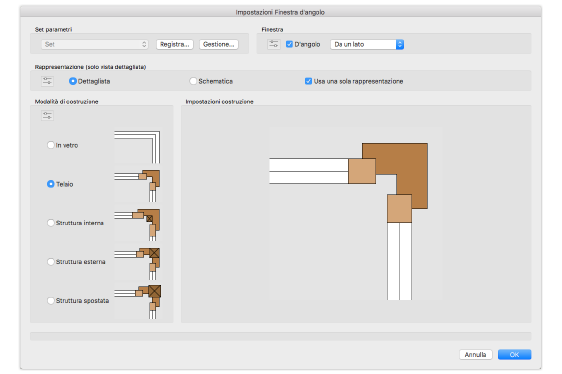

Finestra d’angolo

Apre il dialogo Impostazioni Finestra d’angolo. Per una descrizione di questo dialogo vedere Il dialogo Impostazioni Finestra d’angolo.

Set parametri

Questa serie di menu permette di scegliere set di parametri precedentemente definiti e registrati per un successivo uso che permetta di velocizzare la creazione di nuovi oggetti.

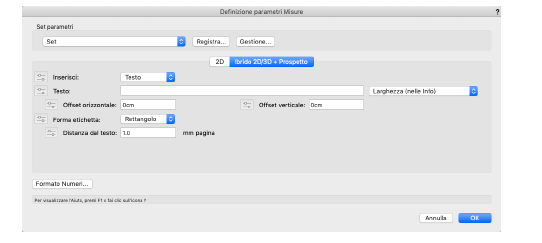

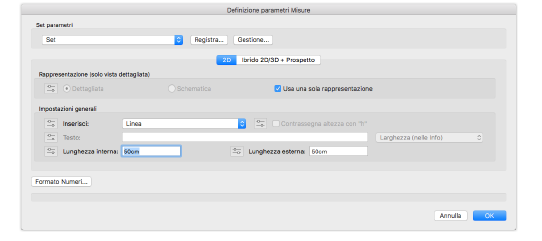

Misure

Apre il dialogo Definizione parametri Misure. Per una descrizione di questo dialogo vedere Il dialogo Definizione parametri Misure.

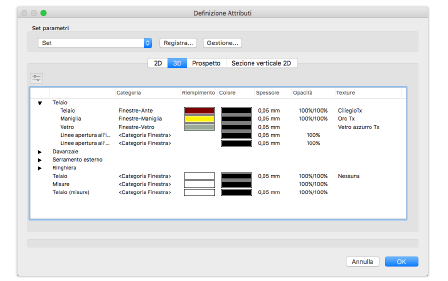

Attributi

Apre il dialogo Definizione Attributi. Per una descrizione di questo dialogo vedere Il dialogo Definizione Attributi.

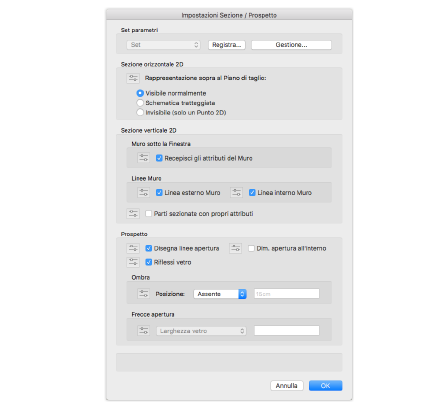

Sezione/Prospetto

Apre il dialogo Impostazioni Sezione / Prospetto. Per una descrizione di questo dialogo vedere Il dialogo Impostazioni Sezione / Prospetto.

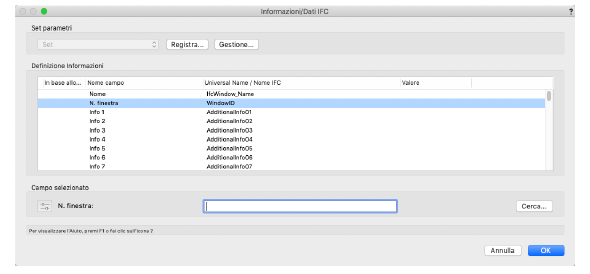

Info/Dati IFC

Apre il dialogo Definizione Informazioni/Dati IFC.

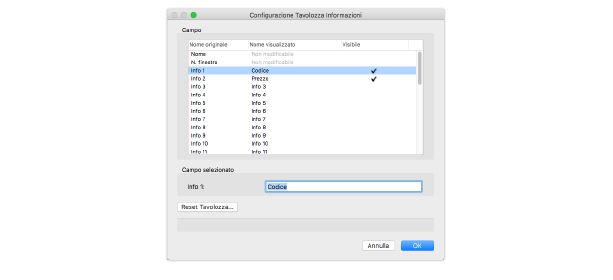

Informazioni

Apre il dialogo Configurazione Tavolozza Informazioni. Per una descrizione di questo dialogo vedere Il dialogo Configurazione Tavolozza Informazioni.

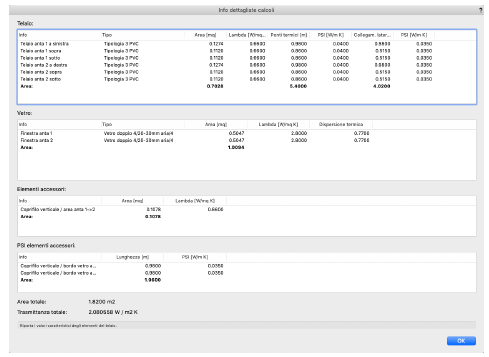

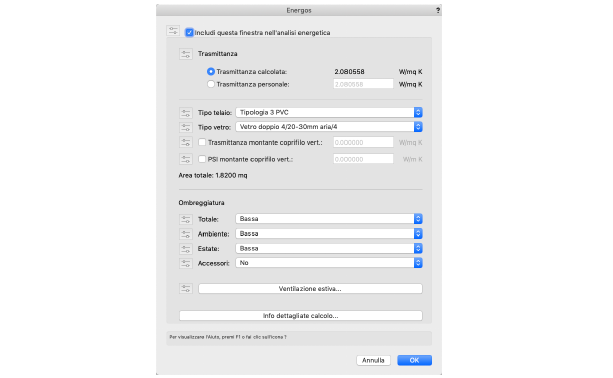

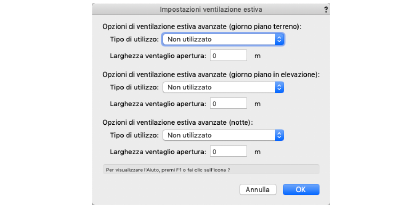

Energos

Apre il dialogo Energos.

Registra Finestra

Facendo clic su questo bottone si apre un dialogo Creazione Stile, che permette di definire il nome del Simbolo con cui la finestra viene aggiunta alle Risorse del progetto oppure alla Libreria Utente. Per ulteriori informazioni sugli Stili, vedere Creare degli stili di Finestre Architect.

Parametri standard

Facendo clic su questo bottone tutti i parametri impostati vengono azzerati e poi riportati ai loro valori standard.

Modifica tutte

Facendo clic su questo bottone dopo aver modificato uno o più parametri di una finestra, tutte le finestre inserite nel progetto che avevano gli stessi parametri subiscono la stessa modifica. Questo bottone è visibile solo durante la fase di modifica di una finestra già inserita.

Rappresentazione

Dettagliata

Definire le caratteristiche del modello dettagliato, destinato alle Scale poco ridotte. L’impostazione della Scala discriminante è fissata nel dialogo Preferenze Documento Vectorworks; per ulteriori informazioni, vedere Le Preferenze Documento.

Schematica

Definire le caratteristiche del modello schematico, destinate alle Scale più ridotte. L’impostazione della Scala discriminante avviene nel dialogo Preferenze Documento Vectorworks; per ulteriori informazioni, vedere Le Preferenze Documento.

Usa una sola rappresentazione

Quando si vogliono usare due distinte rappresentazioni occorre disattivare questa opzione, altrimenti le impostazioni fatte valgono in entrambi i casi. Se l’opzione non è attiva, le impostazioni valgono per la rappresentazione dettagliata o schematica a seconda di quale fra le due opzioni precedenti è attiva.

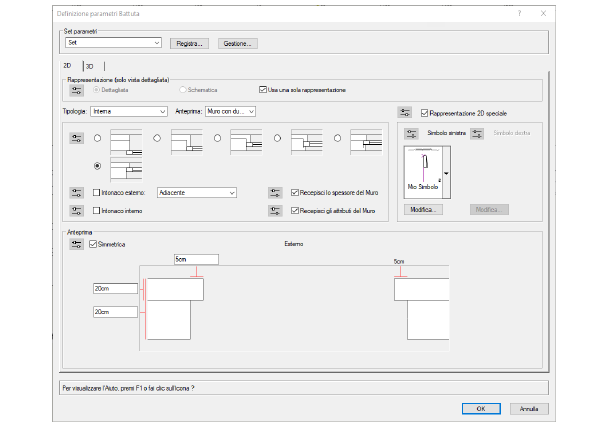

Tipologia

Questo menu permette di scegliere una tipologia di costruzione; in base alla voce scelta, le opzioni disponibili nell’area sottostante si adattano alla tipologia scelta.

Anteprima

Permette di scegliere se il muro rappresentato in anteprima è di tipo semplice o presenta dei componenti.

Bottoni di scelta del tipo di battuta

Questi bottoni permettono di scegliere la tipologia di battuta che si vuole rappresentare. Ogni tipologia presenta un certo numero di parametri da impostare nella sezione “Anteprima”.

Intonaco esterno

Per determinati tipi di battuta, questa opzione permette la rappresentazione dello strato di intonaco del muro, in corrispondenza al foro, dalla parte esterna rispetto alla finestra. In alcune situazioni è anche possibile scegliere nel menu affiancato di rappresentare lo strato di ventilazione o meno.

Intonaco interno

Per determinati tipi di battuta, questa opzione permette la rappresentazione dello strato di intonaco del muro, in corrispondenza al foro, dalla parte interna rispetto alla finestra

Recepisci lo spessore del Muro

Se questa opzione è attiva, lo spessore del muro di inserimento della finestra determina la battuta.

Recepisci gli attributi del Muro

Se questa opzione è attiva, la battuta si adatterà al muro in cui viene inserita la finestra.

Rappresentazione 2D speciale

Se si attiva questa opzione, l’utente può selezionare un proprio modello di battuta invece di quelli predefiniti. I valori dei parametri inseriti per la battuta e per la posizione del telaio o di altri componenti del muro are non sono influenzati. Scegliere il simbolo nel menu a comparsa o fare clic sul bottone Modifica per operare le modifiche desiderate accedendo al dialogo Impostazioni Simboli.

Anteprima

In quest’area viene mostrata un’anteprima dell’elemento. La figura è solo schematica e non corrisponde né alla Scala reale né alla lunghezza o all’area.

Simmetrica

Questa opzione diventa attiva quando il tipo di battuta scelto può essere di tipo asimmetrico. Se l’opzione non è attiva, è possibile definire misure differenti fra il lato destro e quello sinistro dell’apertura.

Spessore Muro

Alcuni tipi di battuta prevedono questa opzione che, se attivata, fa in modo che la battuta della finestra si adatti allo spessore del muro.

Mazzette definite in base a

Questa opzione diventa attiva quando il tipo di battuta scelto prevede una forma di strombatura. È così possibile scegliere tre diverse metodologie di definizione delle misure delle mazzette.

Telaio al centro del Muro

Questa opzione è disponibile solo con alcune tipologie di battuta. Quando è attiva, il serramento viene collocato automaticamente al centro dello spessore del muro in cui è inserito l’oggetto. Se è disattiva, la posizione del serramento rispetto all’asse del muro è controllata dai parametri.

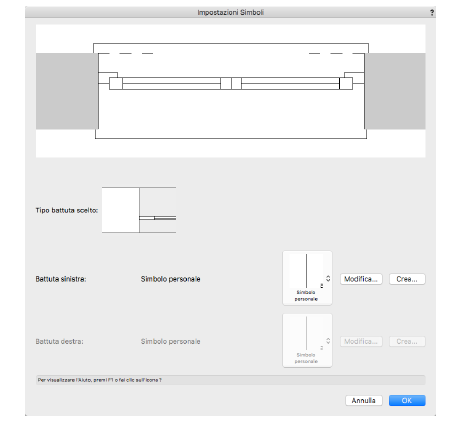

Anteprima

Mostra l’anteprima della Finestra con il Simbolo personalizzato per la battuta.

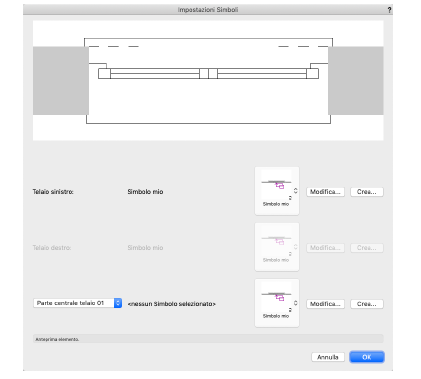

Tipo battuta scelto

Mostra la tipologia di battuta scelta nel dialogo Definizione parametri Battuta.

Battuta sinistra / destra

In questi menu è possibile scegliere i Simboli per la battuta sinistra e la battuta destra. Fare clic su Crea per definire un nuovo Simbolo e inserire il nome che si desidera assegnargli. Se si fa clic su Modifica, tutti i dialoghi si chiudono e Vectorworks passa alla Modalità Modifica, in cui viene mostrato un modello della battuta calcolata, su cui è possibile disegnare il Simbolo personalizzato. Il modello stesso non è mostrato nella rappresentazione risultante della battuta. (Nella Modalità Modifica ciò si applica a tutti gli oggetti bloccati).

Anteprima

In quest’area viene mostrata un’anteprima dell’elemento. La figura è solo schematica e non corrisponde né alla Scala reale né alla lunghezza o all’area.

Simmetrica

Se questa opzione è attiva, si impone la simmetria fra la parte sinistra e quella destra della battuta, quindi si hanno a disposizione meno parametri.

Rappresentazione

Dettagliata

Definire le caratteristiche del modello dettagliato, destinato alle Scale poco ridotte. L’impostazione della Scala discriminante è fissata nel dialogo Preferenze Documento Vectorworks; per ulteriori informazioni, vedere Le Preferenze Documento.

Schematica

Definire le caratteristiche del modello schematico, destinate alle Scale più ridotte. L’impostazione della Scala discriminante avviene nel dialogo Preferenze Documento Vectorworks; per ulteriori informazioni, vedere Le Preferenze Documento.

Usa una sola rappresentazione

Quando si vogliono usare due distinte rappresentazioni occorre disattivare questa opzione, altrimenti le impostazioni fatte valgono in entrambi i casi. Se l’opzione non è attiva, le impostazioni valgono per la rappresentazione dettagliata o schematica a seconda di quale fra le due opzioni precedenti è attiva.

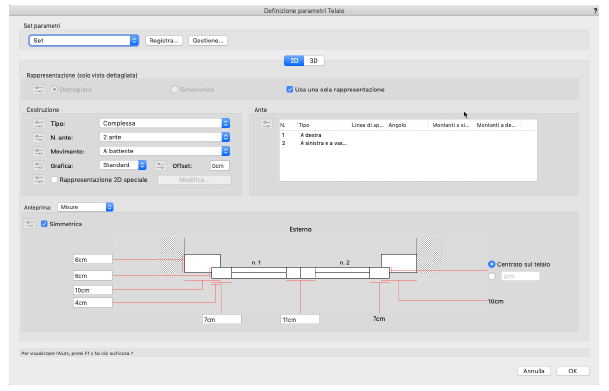

Costruzione

Tipo

In questo menu è possibile scegliere il grado di accuratezza della rappresentazione bidimensionale del telaio della finestra. Questo parametro influenza anche la rappresentazione 3D.

N. ante

In questo menu è possibile scegliere il numero di ante della finestra.

Movimento

Tramite questo menu è possibile scegliere se creare ante normali o scorrevoli.

Grafica

In questo menu si sceglie la rappresentazione del senso di rotazione delle ante. Scegliere il livello del dettaglio del disegno e determinare l’Offset, cioè la distanza a cui porre il simbolo grafico dalla finestra.

Rappresentazione 2D speciale

Con questa opzione attiva, si possono utilizzare propri Simboli al posto delle parti verticali del Telaio. Fare clic su Modifica ed eseguire le modifiche desiderate nel dialogo Impostazioni Simboli. I valori dei parametri inseriti per il Telaio non sono influenzati.

Linea di apertura

Le opzioni di questo gruppo permettono di definire la rappresentazione grafica della linea di apertura della finestra. Le impostazioni avranno effetto visibile nella rappresentazione in Pianta della finestra solo sulle ante definite aperte.

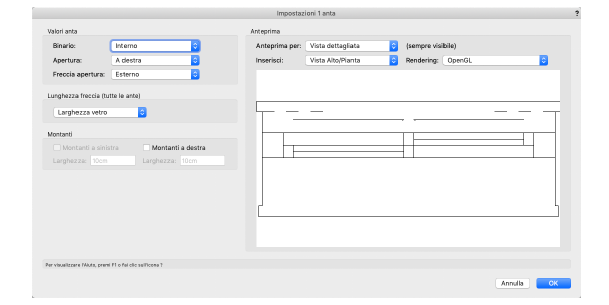

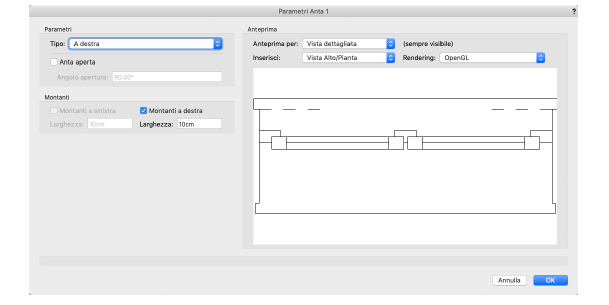

Ante

In questo elenco compare un numero di voci pari al numero di ante impostato nel menu N. ante. Facendo clic su ogni voce si apre il dialogo Parametri Anta in cui è possibile definire l’apertura dell’anta corrispondente della finestra.

Anteprima

In quest’area viene mostrata un’anteprima dell’elemento. La figura è solo schematica e non corrisponde né alla Scala reale né alla lunghezza o all’area. È disponibile anche un certo numero di parametri numerici a seconda del tipo di rappresentazione scelta per il telaio.

Simmetrica

Se l’opzione non è attiva, è possibile definire misure differenti fra l’anta destra e quella sinistra.

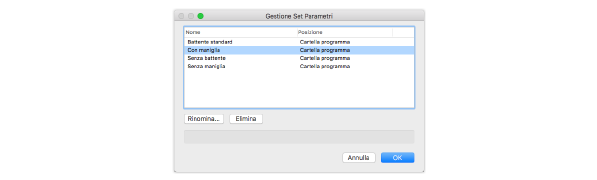

Set parametri

Nel menu compaiono i Set di parametri registrati. I bottoni Registra e Gestione consentono di registrarli, rinominarli ed eliminarli.

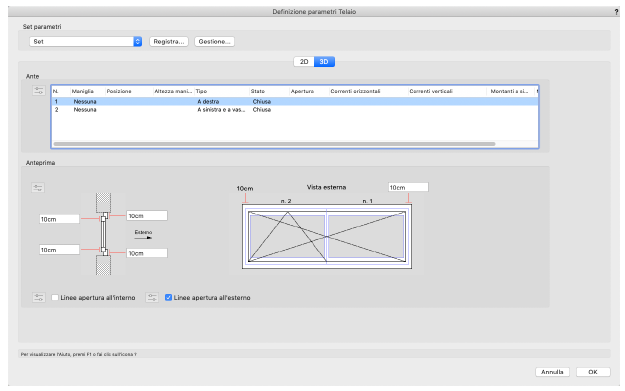

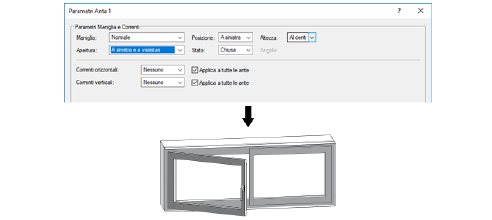

Ante

In questa area si determina l’aspetto di ogni anta della Finestra nelle rappresentazioni 3D. Facendo doppio clic su una delle voci nella lista di ante, si apre il dialogo Parametri Anta. A seconda del grado di dettaglio scelto per il telaio, sono disponibili più o meno opzioni. Per esempio, è possibile eseguire modifiche all’anta se si è scelto il grado di dettaglio schematico o dettagliato. Il tipo di maniglia può essere determinato solo per telai rappresentati in modo dettagliato, mentre tutti i telai rappresentati in modo semplice compaiono senza maniglie. Questa lista contiene un numero di voci pari a quelle impostate nel pannello 2D del dialogo Definizione parametri Telaio.

Nei controlli Maniglia, Posizione e Altezza dell’area Parametri Maniglia e Correnti, si determina per l’anta selezionata se deve essere inserita una maniglia e dove. Nel menu Posizione, la collocazione della maniglia sulla sinistra o sulla destra è vista dall’interno. il campo Altezza definisce la distanza della maniglia dal bordo inferiore della Finestra. Se si sceglie la voce Centro, la maniglia viene posta al centro del telaio.

Nel menu Apertura, si determina il modo di apertura dell’anta selezionata. Per esempio se si sceglie la voce A destra e a vasistas, l’anta può essere ribaltata o aperta dalla parte destra. Il menu Stato decide se l’anta viene vista aperta o meno nelle rappresentazioni 3D. Scegliere una delle voci Aperta a destra, Aperta a sinistra o Aperta in alto per definire il senso di apertura dell’anta. Il senso di apertura viene sempre riferito a una vista dall’interno. Un triangolo con base verso il basso indica che l’anta può essere ribaltata a vasistas, un triangolo coricato con base a destra o sinistra significa che l’apertura avviene a destra o sinistra. Poiché l’Anteprima mostra la Finestra dall’esterno, la rappresentazione sembra rovesciata. Se i triangoli sono rappresentati con linea tratteggiata, indicano non solo il modo in cui l’anta può essere aperta ma anche che l’anta è chiusa, se i triangoli sono rappresentati con linea continua, significa che l’anta è aperta.

I menu Correnti orizzontali e Correnti verticali consentono di stabilire quanti correnti l’anta selezionata debba avere. I correnti possono essere creati solo se la rappresentazione 3D si basa su una rappresentazione 2D dettagliata. Il numero di correnti scelto sarà distribuito in maniera regolare lungo le dimensioni dell’anta. Per distribuirli in maniera irregolare, occorre scegliere la voce Altro nel corrispondente menu in cui occorre. Questa scelta fa aprire il dialogo Definizione parametri Anta/Correnti.

Basta scegliere almeno un corrente in uno dei due sensi affinché compaia un’anteprima con due campi in cui definire le dimensioni geometriche del corrente.

Anteprima

Quest’area mostra due viste 3D del telaio, una sezione longitudinale e una vista dall’esterno. Queste rappresentazioni sono solo schematiche, non sono affidabili in termini di scala, lunghezze o aree. Nei campi di testo dell’area, si possono inserire le dimensioni del telaio. I vari riferimenti sono indicati con linee rosse. Il dettaglio delle rappresentazioni di anteprima dipende dalle impostazioni della rappresentazione 2D, su cui si basa la rappresentazione 3D. Più il telaio 2D è rappresentato in dettaglio, più dimensioni occorre definire nei campi che accompagnano l’anteprima 3D. Una freccia indica la direzione dell’esterno, che per la sezione longitudinale è verso destra.

Nell’anteprima della sezione longitudinale, si determina la distanza fra il telaio della finestra e la battuta superiore e inferiore della Finestra e le dimensioni superiori e inferiori del telaio.

Nell’anteprima della Finestra dall’esterno si determina la larghezza del telaio. Se nel pannello 2D del dialogo si è scelto la rappresentazione di Tipo Standard o Schematica, la larghezza del telaio è già fissata. Se si modificano nel pannello 3D, le dimensioni sono modificate automaticamente nel pannello 2D e viceversa.

Linea apertura all’interno/all’esterno

Se si attivano queste opzioni, le linee di apertura risultano visibili anche nelle viste 3D dall’interno e dall’esterno.

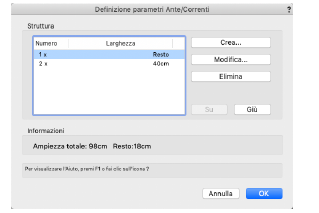

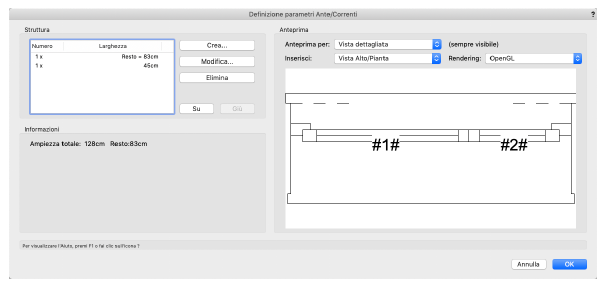

Struttura

Questo elenco mostra i correnti definiti, con il loro numero e la distanza dalla base della Finestra. Il correnti in cima alla lista si trova in basso nella Finestra o alla destra (guardando dall’esterno). In realtà una voce singola non descrive un corrente, ma solo la distanza dal fondo dell’anta; pertanto quanto si crea un corrente, l’elenco contiene di fatto due linee.

Nel caso della figura riportata sopra, le ante sono create con due correnti orizzontali: il primo con una distanza (in asse) dal fondo della Finestra pari a 58 cm (pari al totale di 98 cm - 40 cm), l’altro con una distanza di 40 cm (in asse) dalla cima della Finestra.

Misure

In questa area del dialogo compaiono le distanze calcolate lungo l’altezza totale per i correnti orizzontali e lungo la larghezza totale per i correnti verticali. I valori risultano dalla differenza fra le totali dell’anta e le distanze imposte ai correnti in modo asimmetrico.

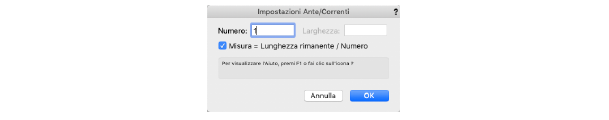

Crea

Fare clic su questo bottone per aggiungere un nuovo corrente. Si apre il dialogo Impostazioni Ante/Correnti.

Nei due campi di questo dialogo, si può inserire il numero di correnti e la loro distanza dal fondo della Finestra o dall’estremo destro (guardando dall’esterno). Inserendo “3” e “45 cm” si producono tre correnti a una distanza di 45 cm (in asse). Dopo aver chiuso il dialogo, i valori appaiono nell’elenco Struttura del dialogo Definizione parametri Ante/Correnti. Se l’opzione Misura = Lunghezza rimanente/Numero è attiva, la distanza viene calcolata automaticamente: in base alla larghezza o altezza rimasta libera della Finestra e dal Numero inserito: Vectorworks distribuisce in modo regolare i correnti richiesti nello spazio rimasto libero. Almeno uno dei correnti deve essere creato con questa opzione attiva.

Modifica

Fare clic su questo bottone per modificare il/i corrente/i selezionato/i nella lista. Non appena si fa clic sul bottone, si apre il dialogo Impostazioni Ante/Correnti, in cui si possono cambiare il numero e la posizione dei correnti selezionati.

Nota:Invece di fare clic sul bottone, si può fare doppio clic su una voce della lista.

Elimina

Fare clic su questo bottone per eliminare l’elemento selezionato nell’elenco Struttura.

Su/Giù

Fare clic su questi bottoni per spostare il corrente selezionato di una posizione in giù (o verso destra) oppure in su (o verso sinistra) nella Finestra.

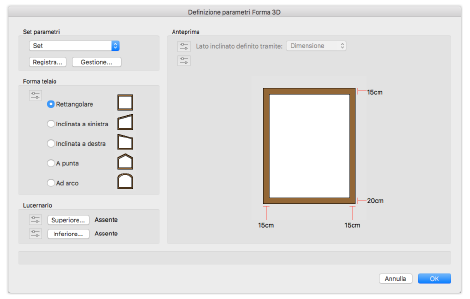

Forma Telaio

Ogni controllo di questa sezione determina una diversa forma per la finestra.

Anteprima

In quest’area viene mostrata un’anteprima dell’elemento e del suo inserimento. La figura è solo schematica e non corrisponde né alla Scala reale né alla lunghezza o all’area. A seconda della scelta eseguita nella sezione “Forma Telaio”, in questo area possono comparire parametri aggiuntivi.

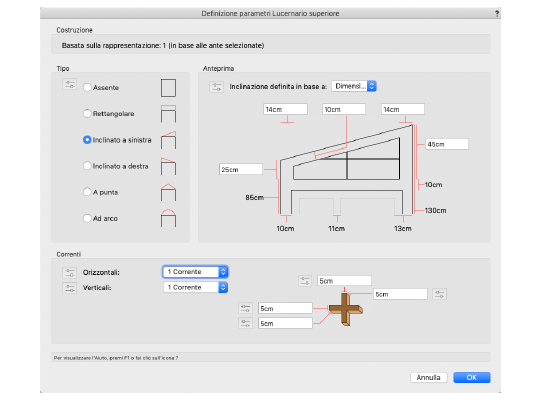

Lucernario

Superiore

Questo bottone è disponibile solo nel caso si sia scelta la forma Rettangolare e consente di accedere al dialogo Definizione parametri Lucernario Superiore in cui si controlla la definizione di un pannello trasparente nella parte superiore della finestra.

Inferiore

Questo bottone consente di accedere al dialogo Definizione parametri Lucernario Inferiore in cui si controlla la definizione di un pannello trasparente nella parte inferiore della finestra.

Costruzione

In quest’area si legge su quale rappresentazione 2D del telaio 2D si basa la rappresentazione 3D del lucernario: quella dettagliata o quella schematica. La scelta avviene nel dialogo Definizione parametri Telaio.

Nel dialogo Definizione parametri Finestra si determina per l’intera Finestra se la rappresentazione 3D deve essere schematica o dettagliata.

Tipo

Le sei opzioni presenti in questa area del dialogo determinano la forma possibile del Lucernario. Utilizzare le piccole rappresentazione schematiche alla destra delle opzioni e l’anteprima per controllare la propria scelta.

Non sono supportate Finestre tonde con angolo maggiore di 180°, cioè la parte superiore non può sporgere oltre le linee laterali della Finestra sulla sinistra e/o sulla destra.

Inclinazione definita in base a

Per i tre tipi Inclinato a sinistra, Inclinato a destra, e A punta, questo menu permette di decidere se il grado di inclinazione del bordo superiore della Finestra è inserito tramite l’ampiezza angolare oppure tramite la differenza di altezza dei fianchi.

Anteprima

A seconda della forma del Lucernario scelta, in questa area del dialogo sono presenti i campi di testo necessari a inserire i valori dei parametri definiti. Altri campi non modificabili forniscono informazioni dimensionali della Finestra.

Correnti

Il Lucernario può anche essere suddiviso usando correnti. Il meccanismo è uguale a quello visto per il telaio. I correnti possono essere creati solo se il Telaio 3D della Finestra si basa sulla rappresentazione 2D dettagliata.

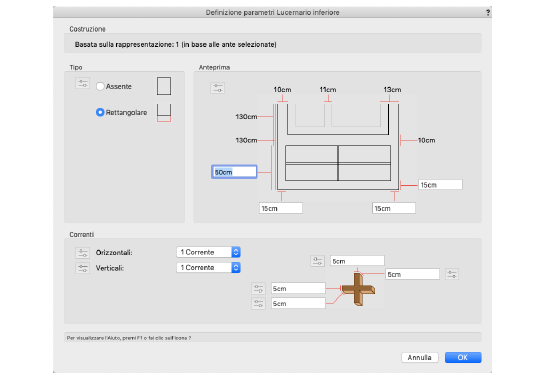

Costruzione

Quest’area del dialogo mostra su quale rappresentazione del telaio 2D si basa la rappresentazione 3D del Lucernario, dettagliata o schematica. La scelta può essere fatta nel dialogo Definizione parametri Telaio.

Nel dialogo Definizione parametri Finestra si determina se la rappresentazione 3D dell’intera Finestra è schematica o dettagliata.

Tipo

Le due opzioni permettono di stabile se la Finestra debba avere o meno un Lucernario inferiore rettangolare.

Anteprima

Se l’opzione Rettangolare nell’area Tipo è attiva, quest’area contiene i campi necessari a definire il Lucernario inferiore rettangolare, inclusa l’altezza. Altri campi non modificabili forniscono informazioni dimensionali sul telaio.

Correnti

 Il Lucernario inferiore può essere suddiviso da correnti. La procedura è analoga alla creazione di correnti nel telaio. I correnti possono essere creati solo se il telaio 3D della Finestra si basa sulla rappresentazione 2D dettagliata.

Rappresentazione

Dettagliata

Definire le caratteristiche del modello dettagliato, destinato alle Scale poco ridotte. L’impostazione della Scala discriminante è fissata nel dialogo Preferenze Documento Vectorworks; per ulteriori informazioni, vedere Le Preferenze Documento.

Schematica

Definire le caratteristiche del modello schematico, destinate alle Scale più ridotte. L’impostazione della Scala discriminante avviene nel dialogo Preferenze Documento Vectorworks; per ulteriori informazioni, vedere Le Preferenze Documento.

Usa una sola rappresentazione

Quando si vogliono usare due distinte rappresentazioni occorre disattivare questa opzione, altrimenti le impostazioni fatte valgono in entrambi i casi. Se l’opzione non è attiva, le impostazioni valgono per la rappresentazione dettagliata o schematica a seconda di quale fra le due opzioni precedenti è attiva.

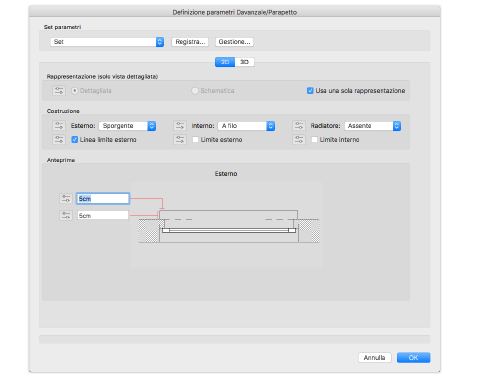

Costruzione

Esterno

Il davanzale esterno può essere definito a filo con il muro o sporgente rispetto a esso.

Interno

Il davanzale interno può essere definito a filo con il muro, sporgente rispetto a esso oppure essere assente.

Radiatore

In questo menu è possibile scegliere se il radiatore debba essere o meno inserito sotto la finestra e il grado di complessità della sua rappresentazione.

Limite interno/esterno

Attivare queste opzioni per tracciare in tratteggio le linee interna ed esterna del muro.

Linea limite esterno

Se l’opzione Limite esterno non è attiva, si rende disponibile questa opzione che permette di tracciare la linea del limite esterno del muro con stile grafico molto schematico.

Anteprima

In quest’area viene mostrata un’anteprima dell’elemento. La figura è solo schematica e non corrisponde né alla Scala reale né alla lunghezza o all’area. Sono inoltre disponibili i parametri di definizione geometrica dei davanzali.

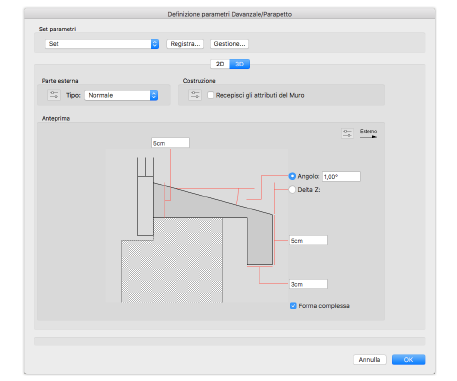

Parte esterna

Tipo

Il davanzale può essere definito come Normale o come Profilo metallo.

Costruzione

Recepisci gli attributi del Muro

Attivando questa opzione, il davanzale sotto alla Finestra prende gli Attributi del muro se è attiva la voce Assente nei menu Esterno ed Interno. Questa opzione ha effetto solo se l’oggetto Finestra è inserito in un Muro. Se invece l’opzione Recepisci gli Attributi del Muro non è attiva, al davanzale vengono applicati gli Attributi scelti nel dialogo Definizione Attributi. Nel caso in cui siano attive nei menu Esterno ed Interno le voci A filo oppure Sporgente, il parapetto prende sempre gli Attributi del Muro in cui la Finestra è inserita.

Anteprima

In quest’area viene mostrata un’anteprima dell’elemento. La figura è solo schematica e non corrisponde né alla Scala reale né alla lunghezza o all’area. Il numero dei parametri varia in base all’opzione scelta nel menu Tipo.

Angolo

L’inclinazione del piano del davanzale può essere definita in base all’angolo. Se si desidera è possibile impostare un angolo di 0° per creare un davanzale perfettamente orizzontale.

Delta Z

L’inclinazione del piano del davanzale può essere definita in base al dislivello fra il suo bordo interno e quello esterno.Se si desidera è possibile impostare il valore “0cm” per creare un davanzale perfettamente orizzontale.

Forma complessa

Se questa opzione è attiva, il davanzale sarà definito da un bordo di invito alla caduta della pioggia; disattivando questa opzione si avrà un davanzale definito da una lastra semplice.

Rappresentazione

Dettagliata

Definire le caratteristiche del modello dettagliato, destinato alle Scale poco ridotte. L’impostazione della Scala discriminante è fissata nel dialogo Preferenze Documento Vectorworks; per ulteriori informazioni, vedere Le Preferenze Documento.

Schematica

Definire le caratteristiche del modello schematico, destinate alle Scale più ridotte. L’impostazione della Scala discriminante avviene nel dialogo Preferenze Documento Vectorworks; per ulteriori informazioni, vedere Le Preferenze Documento.

Usa una sola rappresentazione

Quando si vogliono usare due distinte rappresentazioni occorre disattivare questa opzione, altrimenti le impostazioni fatte valgono in entrambi i casi. Se l’opzione non è attiva, le impostazioni valgono per la rappresentazione dettagliata o schematica a seconda di quale fra le due opzioni precedenti è attiva.

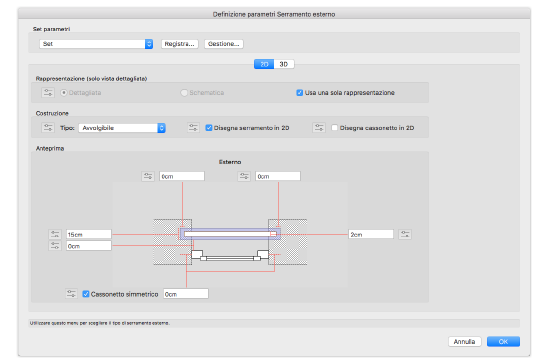

Costruzione

Tipo

Con questo menu è possibile definire se le persiane sono presenti o meno o se sono di tipo avvolgibile.

Disegna serramento 2D

Disattivando questa opzione, i serramenti verranno rappresentati solo nelle viste 3D e non in Alto/Pianta.

Disegna cassonetto 2D

Disattivando questa opzione, il cassonetto viene rappresentato solo nelle viste 3D e non in Alto/Pianta. Non utilizzabile per i serramenti ad anta.

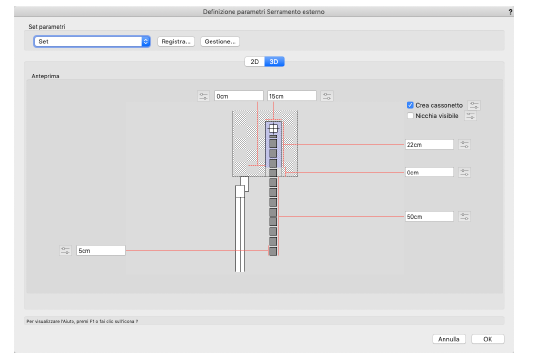

Anteprima

In quest’area viene mostrata un’anteprima dell’elemento. La figura è solo schematica e non corrisponde né alla Scala reale né alla lunghezza o all’area. Sono anche presenti i parametri numerici che fissano le dimensioni e la posizione del serramento e del cassonetto (se previsto).

In ognuno di questi campi, inserire le dimensioni desiderate per le parti contrassegnate dalle croci rosse. La didascalia Esterno indica dove si trova l

Se si seleziona una delle voci relative alle persiane nel menu Tipo, si può controllare la dimensione in maniera proporzionale mediante un menu invece di inserire le misura in centimetri. Lmostrerà un campo numerico e un menu a comparsa. Attivando l’opzione davanti al menu, è facile scegliere la proporzione desiderata per l’anta, o le ante, dal menu a comparsa.

Set parametri

I Set di parametri possono essere registrati e gestiti mediante i due bottoni di quest’area del dialogo.

Anteprima

In quest’area compare l’anteprima delle impostazioni attive. La rappresentazione è solo schematica, pertanto non è fedele né in Scala, né nella rappresentazione delle distanze o delle aree. Nei campi di testo si possono specificare le dimensioni del telaio del serramento, l’altezza degli avvolgibili, il numero di lamelle da inserire negli avvolgibili e nelle persiane.

Se l’opzione Crea cassonetto è attiva, nelle viste 3D viene rappresentato anche il cassonetto. Se non è attiva, risultano visibili solo il vano nel muro e le listelle.

Se si attiva l’opzione Nicchia visibile, viene rappresentata una cavità che risulta visibile dall’esterno. Le parti dell’attacco che potrebbero coprirla, sono rimosse.

Le dimensioni sono contrassegnate con trattini rossi. I campi previsti dipendono esclusivamente dalle scelte fatte nel pannello 2D del dialogo Definizione parametri Serramento esterno che hanno ricadute sugli aspetti 3D. Per esempio, il numero di listelle in un avvolgibile può essere specificato solo se si è selezionata la rappresentazione dettagliata nel pannello 2D. In caso contrario, l’avvolgibile viene rappresentato senza listelle.

Rappresentazione

Dettagliata

Definire le caratteristiche del modello dettagliato, destinato alle Scale poco ridotte. L’impostazione della Scala discriminante è fissata nel dialogo Preferenze Documento Vectorworks; per ulteriori informazioni, vedere Le Preferenze Documento.

Schematica

Definire le caratteristiche del modello schematico, destinate alle Scale più ridotte. L’impostazione della Scala discriminante avviene nel dialogo Preferenze Documento Vectorworks; per ulteriori informazioni, vedere Le Preferenze Documento.

Usa una sola rappresentazione

Quando si vogliono usare due distinte rappresentazioni occorre disattivare questa opzione, altrimenti le impostazioni fatte valgono in entrambi i casi. Se l’opzione non è attiva, le impostazioni valgono per la rappresentazione dettagliata o schematica a seconda di quale fra le due opzioni precedenti è attiva.

Costruzione

Tipologia

Questo menu permette di stabilire il livello di dettaglio in cui verrà rappresentata la ringhiera.

Posizione

Questo menu permette di stabilire la posizione della ringhiera, cioè se interna o esterna.

Non mostrare nella vista Alto/Pianta

Attivando questa opzione, la ringhiera verrà rappresentata solo nelle Viste 3D e non in Alto/Pianta.

Anteprima

In quest’area viene mostrata un’anteprima dell’elemento. La figura è solo schematica e non corrisponde né alla Scala reale né alla lunghezza o all’area.

Anteprima

In quest’area viene mostrata un’anteprima dell’elemento. La figura è solo schematica e non corrisponde né alla Scala reale né alla lunghezza o all’area.

Costruzione

Altezza superiore/inferiore

Nei relativi campi si può definire l’altezza superiore e inferiore della ringhiera.

Distanza sopra/sotto

Permette di definire la distanza rispetto alla parte superiore/inferiore della ringhiera.

Sporgenza

Permette di definire la misura della sporgenza.

Balaustra sporgente

Attivando questa opzione, si renderà la balaustra sporgente.

Struttura Ringhiera

Questo elenco permette di visualizzare rapidamente i valori assegnati ai parametri principali delle varie componenti della struttura della ringhiera. Facendo doppio clic su ciascuna voce dell’elenco si apre il dialogo Definizione struttura Ringhiera 3D.

Definisci struttura 3D

Fare clic su questo bottone per aprire il dialogo Definizione struttura Ringhiera 3D.

Parte superiore/inferiore

Questi menu permettono di scegliere la forma della parte superiore/inferiore della ringhiera.

Larghezza/Spessore

Definiscono le dimensioni della parte superiore/inferiore della ringhiera.

Balaustra

Questo menu permette di scegliere la forma della balaustra.

Larghezza/Spessore

Definiscono le dimensioni della balaustra.

Sopra/Sotto/Di fianco

Queste opzioni sono selezionabili solo se nel menu Balaustra è stata scelta la voce Correnti e permettono di definire la posizione del corrente.

Correnti

Questo menu permette di scegliere la forma dei correnti.

Spessore/Max. distanza

Definiscono le dimensioni dei correnti.

Montanti

Questo menu permette di scegliere la forma dei montanti.

Larghezza/Lunghezza

Definiscono le dimensioni dei montanti.

Altezza

Questo menu permette di scegliere il metodo per definire l’altezza dei montanti.

Quantità

Permette di definire il numero di montanti.

Distanza minima

Permette di definire la distanza minima dei montanti.

Anteprima

Visualizza un’anteprima schematica non in scala della struttura della ringhiera della finestra.

Rappresentazione (solo vista dettagliata)

Dettagliata

Definire le caratteristiche del modello dettagliato, destinato alle Scale poco ridotte. L’impostazione della Scala discriminante è fissata nel dialogo Preferenze Documento Vectorworks; per ulteriori informazioni, vedere Le Preferenze Documento.

Schematica

Definire le caratteristiche del modello schematico, destinate alle Scale più ridotte. L’impostazione della Scala discriminante avviene nel dialogo Preferenze Documento Vectorworks; per ulteriori informazioni, vedere Le Preferenze Documento.

Usa una sola rappresentazione

Quando si vogliono usare due distinte rappresentazioni occorre disattivare questa opzione, altrimenti le impostazioni fatte valgono in entrambi i casi. Se l’opzione non è attiva, le impostazioni valgono per la rappresentazione dettagliata o schematica a seconda di quale fra le due opzioni precedenti è attiva.

Modalità di costruzione

In vetro

Attivare questa opzione se la finestra può essere montata senza prevedere l’inserimento di un telaio o di altra struttura nell’angolo fra i due muri.

Telaio

Se questa opzione è attiva, nell’angolo il telaio della finestra presenta continuità.

Struttura interna

Se questa opzione è attiva, nell’angolo, oltre al telaio, è prevista una struttura posta all’interno del telaio stesso, di cui è possibile definire la dimensione.

Struttura esterna

Se questa opzione è attiva, nell’angolo, oltre al telaio, è prevista una struttura posta all’esterno del telaio stesso, di cui è possibile definire la dimensione.

Struttura spostata

Se questa opzione è attiva, nell’angolo, oltre al telaio, è prevista una struttura posta all’esterno del telaio stesso, di cui è possibile definire la dimensione e la distanza dal lato esterno del muro.

Impostazioni costruzione

Anteprima

In questa parte del dialogo, si può vedere un’anteprima in pianta dell’opzione scelta nell’area del dialogo Modalità di costruzione e inserire i valori dei parametri previsti per la struttura angolare.

Rappresentazione (solo vista dettagliata)

Dettagliata

Definire le caratteristiche del modello dettagliato, destinato alle Scale poco ridotte. L’impostazione della Scala discriminante è fissata nel dialogo Preferenze Documento Vectorworks; per ulteriori informazioni, vedere Le Preferenze Documento.

Schematica

Definire le caratteristiche del modello schematico, destinate alle Scale più ridotte. L’impostazione della Scala discriminante avviene nel dialogo Preferenze Documento Vectorworks; per ulteriori informazioni, vedere Le Preferenze Documento.

Usa una sola rappresentazione

Quando si vogliono usare due distinte rappresentazioni occorre disattivare questa opzione, altrimenti le impostazioni fatte valgono in entrambi i casi. Se l’opzione non è attiva, le impostazioni valgono per la rappresentazione dettagliata o schematica a seconda di quale fra le due opzioni precedenti è attiva.

Impostazioni generali

Inserisci

In questo menu si sceglie se lasciare la Finestra senza annotazioni (voce Niente) oppure se aggiungere con la voce Testo un’etichetta con una dicitura qualsiasi. Il testo da aggiungere viene inserito nel campo Testo sottostante, in cui si possono inserire anche variabili componendo una formula. Tali variabili adattano automaticamente l’etichetta ad ogni variazione susseguente. Le variabili sono scelte nel menu a comparsa, posto vicino al campo di testo, che possiede 15 voci tra cui scegliere per aggiungere informazioni. Con queste variabili si può annotare la Finestra con le quote e con il testo inserito nei campi del dialogo Configurazione Tavolozza Informazioni. Nel menu è disponibile anche la voce che permette di inserire una nuova linea nell’etichetta della Finestra.

La scelta della voce Linea determina la rappresentazione dell’asse centrale della Finestra.

Le voci Linea & Misure definite nelle Info, Linea & Misure (in base al foro) e Linea & Misure (in base alla luce) creano tutte la rappresentazione dell’asse centrale e determinano l’inserimento delle corrispondenti misure richieste alla sinistra e alla destra dell’asse centrale.

Lunghezza interna/esterna

Questi campi compaiono se nel menu Inserisci si scelgono le voci Linea o Linea & Misure.

Contrassegna altezza con “h”

Attivare questa opzione se si desidera che una lettera “h” identificativa preceda il valore dell’altezza della Finestra.

Testo

In questo campo è possibile inserire direttamente un testo che si vuole far comparire oppure una formula che comporti l’inserimento di particolari dati aggiornati sulla geometria della finestra.

Menu formule

Scegliere in questo menu i fattori di una formula che crei un’etichetta aggiornata con i dati della finestra.

Posizione X/Y testo

Posizione dell’etichetta di testo lungo l’asse X e Y del disegno; questi campi compaiono nel caso in cui nel menu Inserisci si sceglie la voce Testo.

Formato Numeri

Facendo clic su questo bottone si apre il dialogo Formato Numeri con attiva la voce Finestra Architect nell’elenco. Facendo doppio clic sulla stessa voce, è possibile controllare la rappresentazione decimale delle quote opzionalmente inserite nella Finestra Architect complessa.

Inserisci / Testo

Nel menu Inserisci, scegliere la voce Testo, per inserire un’etichetta nella rappresentazione 3D della Finestra. Nel campo Testo è possibile inserire direttamente un testo oppure comporlo come risultato di inserimento di dati diversi.

Offset orizzontale / Offset verticale

In questi campi impostare la distanza dell’etichetta dalla Finestra.

Forma etichette

In questo menu è possibile scegliere se disegnare e quale forma dare a una cornice attorno al testo. Si può scegliere fra un rettangolo, cerchio o esagono. Nel campo sottostante inserire la distanza desiderata della cornice dal testo.

Set parametri

Questa area contiene il menu di scelta dei Set di parametri registrati e i bottoni di registrazione e gestione dei Set di parametri.

Rappresentazione (solo vista dettagliata)

Scegliere se impostare gli Attributi grafici per una sola rappresentazione oppure se impostare gli Attributi grafici sia per la vista dettagliata sia per la vista schematica.

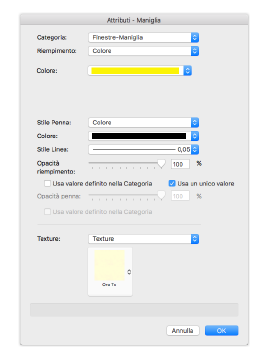

Lista degli Attributi

In questa lista compaiono le componenti della Finestra i cui Attributi grafici possono essere controllati direttamente. Fare clic sul controllo a triangolino nero per accedere alle varie sottoparti impostabili.

Categoria

È possibile assegnare alla componente della finestra o la Categoria dell’oggetto complessivo o una specifica Categoria creata in precedenza.

Riempimento

Mediante questo menu è possibile scegliere il tipo di riempimento che si intende assegnare alla componente della finestra.

Colore/Retino/Tratteggio/Sfumatura/Immagine

A seconda della voce scelta nel menu Riempimento, si trova un menu che permette di scegliere il riempimento del tipo selezionato fra quelli a disposizione.

Stile Penna

In questo menu si stabilisce lo stile di Penna.

Colore

Questo menu permette di scegliere il colore di Penna.

Stile Linea

In questo menu si imposta lo spessore di Penna e l’eventuale tratteggio di linea.

Opacità

Permette di definire il fattore di opacità del colore.

Texture

In questo menu è possibile scegliere la Texture da assegnare alla componente della porta fra quelle contenute nel documento di lavoro e negli Elementi base.

Sezione orizzontale 2D

Rappresentazione sopra al Piano di taglio

Queste opzioni influenzano la rappresentazione 2D della Finestra Architect quando nel Lucido design su cui è inserita viene attivata la funzione Abilita Piano di taglio all’elevazione.

Visibile normalmente

Attivare questa opzione per disegnare la finestra normalmente, anche se si trova al di sotto del piano di taglio orizzontale.

Schematica tratteggiata

Attivare questa opzione per fare in modo che la finestra venga rappresentata in modo tratteggiato se il suo punto di inserimento si trova sotto al piano di taglio orizzontale. Usare il dialogo degli Attributi per definire lo stile di tratteggio da usare.

Invisibile (solo Punto 2D)

Attivare questa opzione per fare in modo che la finestra non sia visibile quando il suo punto di inserimento si trova sotto al piano di taglio orizzontale. Per permettere la sua selezione anche quando è invisibile, viene inserito un Punto 2D al posto della finestra.

Sezione verticale 2D

Recepisci gli attributi del muro

Se questa opzione è attiva, il muro disegnato nella vista Sezione mostra gli attributi del muro in cui si trova inserita la finestra; se non è attiva vengono usati gli attributi definiti nel dialogo Definizione Attributi. Questa opzione ha effetto solo se l’oggetto è inserito in un muro.

Linee esterno/interno muro

Queste due opzioni permettono di rappresentare o meno in sezione il bordo esterno e/o il bordo interno del muro in cui è inserita la finestra. La rappresentazione avviene con una linea tratteggiata.

Parti sezionate con propri attributi

Se questa opzione è attiva, le parti sezionate, nella rappresentazione in sezione, assumono gli Attributi di Riempimento stabiliti nel pannello Sezione del dialogo Definizione Attributi per l’elemento Parti sezionate con propri attributi, altrimenti conservano come tutto il resto della finestra gli Attributi di Riempimento stabiliti per l’elemento Telaio nel pannello 3D del dialogo Definizione Attributi.

Prospetto

Disegna linee apertura

Se questa opzione è attiva, si ottiene il disegno delle linee tratteggiate che rappresentano il senso di apertura delle ante nella rappresentazione frontale.

Dim. apertura all’interno

Se questa opzione è attiva, nella rappresentazione in prospetto viene raffigurato il livello del bordo inferiore dell’apertura nel muro, cioè della faccia inferiore del davanzale interno.

Riflessi vetro

Se questa opzione è attiva, si ottiene il disegno schematico dei riflessi del vetro nella rappresentazione frontale.

Ombra

Il menu Posizione contenuto in questa sezione permette di ottenere un’ombra sulla sinistra o sulla destra della rappresentazione in prospetto della finestra o di escluderla.

Frecce apertura

Permette di definire la lunghezza delle frecce di apertura quando si hanno finestre scorrevoli.

Set parametri

In questa area sono raccolti i controlli dei Set di parametri registrati.

Definizione informazioni

In questa lista compaiono tutti i campi in cui possono essere inserite informazioni aggiuntive. Questi campi possono essere rinominati e mostrati nella Tavolozza Informazioni. Attivare i campi che si desidera e inserire un valore nel campo del valore.

Campo selezionato

In questo campo si possono inserire informazioni più dettagliate (produttore, codice articolo, materiale, colore, prezzo) o dati IFC per la Finestra. L’inserimento è sempre fatto per il campo attivo nella lista. I valori inseriti compaiono nella Tavolozza Informazioni e possono essere modificati in essa.

Facendo clic sul bottone Cerca, si apre il dialogo Informazioni sull’elemento che contiene una lista di dati statistici sulle informazioni aggiuntive selezionate per tutte le Finestre nel disegno.

Includi questa finestra nell’analisi energetica

Occorre attivare questa opzione per fare in modo che la Finestra Architect sia considerata nel calcolo energetico.

Trasmittanza

Questa coppia di opzioni permette di determinare se il valore di Trasmittanza della Finestra debba essere calcolato in base alla geometria e ai valori inseriti oppure se debba essere inserito direttamente dall’utente.

Tipo telaio / Tipo vetro

Scegliere il tipo di telaio e di vetro della Finestra.

La voce Modifica lista che compare nei due menu permette definire un insieme di parametri di calcolo della Trasmittanza non previsto.

Le opzioni Trasmittanza montante coprifilo vert. e PSI montante coprifilo vert. se accese permettono di inserire direttamente il valore di Trasmittanza e Trasmittanza lineare per i montanti o per la transizione dal vetro all’esterno. Se le opzioni non sono attive, sono utilizzati i valori per il tipo di telaio selezionato.

Ombreggiatura

Definire l’intensità dell’ombreggiatura. Se si sceglie la voce Personale, si può inserire un valore di percentuale personale. Nel menu, è possibile scegliere valori corrispondenti all’ombreggiatura degli scuri, degli avvolgibili o delle tende.

Ventilazione estiva

Questo bottone apre il dialogo Impostazioni ventilazione estiva, in cui si possono impostare i parametri per il raffrescamento estivo e la trasparenza dei vetri. Definire i valori dei parametri di scambio termico per pavimenti e soffitti durante il giorno e la notte. Determinare anche il grado di trasparenza dei vetri.

Info dettagliate calcolo

Questo bottone apre un dialogo che elenca i valori dettagliati dei calcoli energetici per la Finestra.
