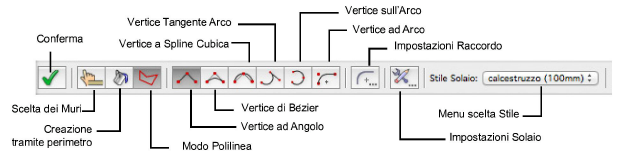

Conferma

Questa icona è attiva solo quando si attiva la modalità Scelta dei Muri. Fare clic sull’icona per completare l

Scelta dei Muri

Questa modalità permette di selezionare un set di Muri chiuso, in modo da definire il perimetro del Solaio. Fare clic sull’icona di conferma per creare il Solaio.

Creazione tramite perimetro

Con questa modalità, il Solaio viene definito rispetto a un confine delimitato da una serie di Muri.

Modo Polilinea

Con questa modalità, il Solaio viene definito tracciando una superficie poligonale. In base alle icone presenti nella seconda sezione della Barra di Modo è possibile determinare la tipologia di ciascun vertice.

Vertice ad Angolo

Crea oggetti Spazio con linee rette e vertici ad angolo nei punti di controllo.

Vertice di Bézier

Crea oggetti Spazio con curve tirate verso i punti di controllo, ma che non li toccano.

Vertice a Spline Cubica

Crea oggetti Spazio con curve che passano attraverso i punti di controllo.

Vertice Tangente Arco

Crea segmenti di polilinea tangenti ai precedenti (utilizzare il Vincolo di Tangenza come ausilio di disegno).

Vertice sull’Arco

Traccia segmenti di polilinea ad arco facendo clic su tre punti: il punto iniziale, un punto qualsiasi in cui passa l’arco e il punto finale; utile per ricalcare archi già esistenti.

Vertice ad Arco

Crea oggetti Solaio con curve che assomigliano a raccordi posti nei punti di controllo.

Impostazioni Raccordo

Facendo clic su questa icona è possibile definire il raggio dell’arco che viene tracciato con la modalità “Vertice ad Arco”.

Impostazioni Solaio

Permette di accedere al dialogo Impostazioni Solaio.

Stile Solaio

Utilizzare questo menu per scegliere uno Stile con cui creare il Solaio.
