L’attributo Immagine

Tramite la Tavolozza Attributi o la Tavolozza Gestione Risorse è possibile campire le superfici 2D con un’immagine, ottenendo un effetto di Texture 2D. Esse possono essere applicate a qualsiasi tipo di oggetto 2D che accetti un riempimento, inclusi i Muri, i blocchi di testo e gli Oggetti Parametrici che comprendono un oggetto 2D.

Creare le Risorse Immagine

Le risorse Immagine vengono definite e gestite tramite la Tavolozza Gestione Risorse. Per ulteriori informazioni sulla Tavolozza Gestione Risorse, vedere Usare le Risorse.

Le risorse Immagine sono caratterizzate da alcuni Componenti, che ne controllano la struttura. Per creare una risorsa Immagine, seguire una di queste due procedure.

Creare una Risorsa Immagine importando un file bitmap

Si apre il dialogo standard di sistema per l’apertura dei documenti di tipo immagine.

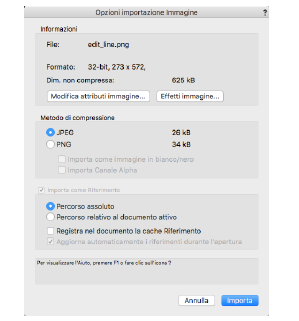

Si apre il dialogo Opzioni Importazione Immagine, che permette di controllare il metodo di compressione dell’immagine importata. Vedere Per ulteriori informazioni sulle opzioni di compressione,Importare le immagini.

3.Nel menu Importa come scegliere la voce Risorsa Immagine oppure Importa Bitmap e Risorsa Immagine.

Creare una Risorsa Immagine tramite la Gestione Risorse

1. Aprire la Tavolozza Gestione Risorse, selezionando la voce nel menu Finestre > Tavolozze.

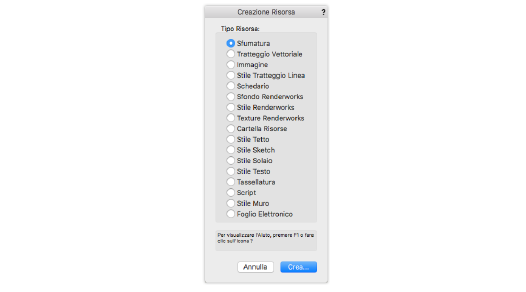

In alternativa è possibile fare doppio clic all’interno della Tavolozza Gestione Risorse per aprire il dialogo Creazione Risorsa.

Si apre il dialogo standard di sistema che permette di scegliere un documento immagine da disco.

5.Scegliere la compressione JPEG o PNG e fare clic su OK per completare la creazione della risorsa Immagine.

Le risorse Immagine vengono registrate nel documento attivo. Se non si effettua la registrazione, esse andranno perse.

Applicare le Risorse Immagine

Dopo aver creato delle risorse Immagine, è possibile controllarne le impostazioni tramite la Tavolozza Attributi. Le risorse Immagine possono essere applicate agli oggetti 2D tramite la Tavolozza Gestione Risorse o la Tavolozza Attributi; possono anche essere applicate tramite l’uso delle Categorie. Per ulteriori informazioni, vedere Controllare gli Attributi degli oggetti tramite le Categorie.

Per applicare una risorsa Immagine tramite la Tavolozza Attributi, controllandone le impostazioni:

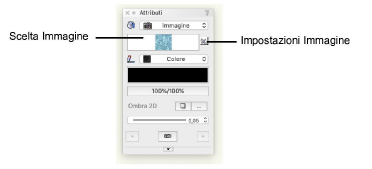

3.Selezionare la voce Immagine nel menu Stile Riempimento della Tavolozza Attributi.

4.Nel caso in cui vi siano più risorse Immagine nel progetto, è possibile scegliere quale utilizzare facendo clic sul riquadro di anteprima Immagine nella Tavolozza Attributi.

Compare una lista di tutte le immagini presenti ed è così possibile fare clic su quella che si desidera applicare.

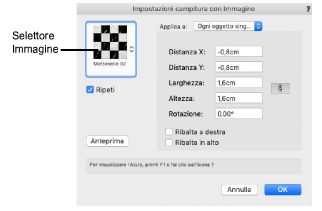

5.Fare clic sul bottone posto a destra del riquadro di anteprima Immagine nella Tavolozza Attributi per accedere al dialogo Modifica campitura con Immagine.

Opzione	Descrizione
Selettore Immagine	Fare clic sul riquadro per accedere alla lista di tutte le risorse Immagine presenti.

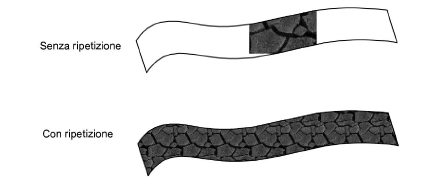

Ripeti	Attivare questa opzione per ottenere la ripetizione di più istanze dell’immagine sull’oggetto; occorre utilizzare i parametri Lunghezza e Altezza per definire quante volte ripetere l’immagine. Se non è attiva, l’immagine verrà applicata una volta sola.
Speculare	Attivare questa opzione per ottenere il ribaltamento in orizzontale dell’immagine.
Ribalta	Attivare questa opzione per ottenere il ribaltamento in verticale dell’immagine.
Mantieni proporzioni	Attivare questa opzione per fare in modo che i valori di Lunghezza e Altezza mantengano il rapporto iniziale, evitando così di avere delle distorsioni nell’immagine.
Anteprima	Fare clic su questo bottone per applicare temporaneamente i valori impostati nel dialogo agli oggetti selezionati; in questo modo è possibile apprezzare in anteprima l’effetto sugli oggetti.
Applica a	Attivare Ogni oggetto singolarmente per fare in modo che l’immagine venga applicata individualmente agli oggetti selezionati. Attivare Tutti gli oggetti selezionati per fare in modo che l’immagine venga applicata attraverso tutta la selezione. Quando si usa la seconda modalità, è opportuno raggruppare gli oggetti, in modo da mantenere l’effetto.
Distanza X / Y	Permette di definire le coordinate del punto di inizio di applicazione dell’immagine, relativamente al centro del riquadro di ingombro.
Larghezza	Permette di definire la larghezza di un’istanza dell’immagine (utile quando si utilizza l’opzione Ripeti).
Altezza	Permette di definire l’altezza di un’istanza dell’immagine (utile quando si utilizza l’opzione Ripeti).
Angolazione	Permette di definire l’angolo di applicazione dell’immagine.

6.Se si desidera, fare clic su Anteprima per visualizzare il risultato delle impostazioni delle immagini.

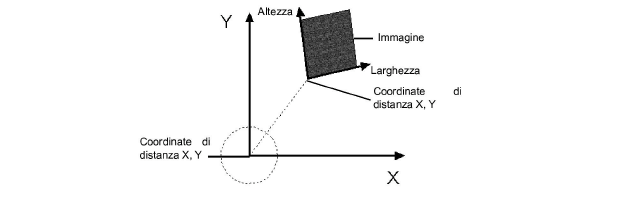

I valori X e Y sono propri del documento, relativi al centro dell’oggetto selezionato. I valori di Larghezza e Altezza sono relativi all’immagine.

3.Nella Gestione Risorse, scegliere la Risorsa da applicare. Fare clic-destro e scegliere la voce Applica dal menu contestuale (in alternativa, fare doppio clic sulla Risorsa per applicarla alla selezione o trascinare la Risorsa al di sopra dell’oggetto e rilasciare il pulsante del mouse).

Nota:Le impostazioni dell’Immagine non possono essere controllate tramite la Tavolozza Gestione Risorse: si utilizzi la Tavolozza Attributi.
