Una delle ragioni per cui viene specificato il puntamento degli Apparecchi è la necessità di disegnare delle rappresentazioni dei raggi di luce. Per attivare il raggio di luce di un Apparecchio, selezionare l’Apparecchio, e attivare l’opzione “Disegna Fascio Luce” nella Tavolozza Informazioni (vedere Proprietà degli Apparecchi).
Nota:Perché si possa tracciare una rappresentazione del raggio di luce, è necessario che un Apparecchio abbia un puntamento.

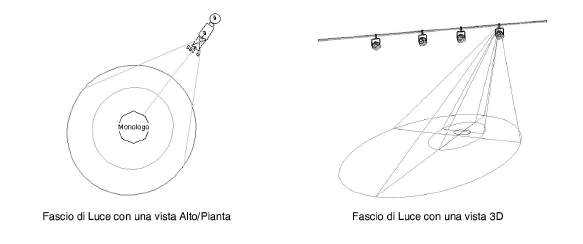

Questa è un’accurata rappresentazione in Fil di Ferro della diffusione del raggio di luce e della posizione sulla scena. È possibile disegnare anche il raggio di luce degli Apparecchi utilizzato per l’illuminazione diffusa; è comunque sempre richiesta la definizione di un puntamento per poter disegnare una rappresentazione del raggio di luce.
Attivare l’opzione “Disegna Fascio Luce pieno” nella Tavolozza Informazioni per vedere il fascio di luce come un cono solido; il colore del solido viene definito tramite la Tavolozza Attributi.
