Elementi strutturali

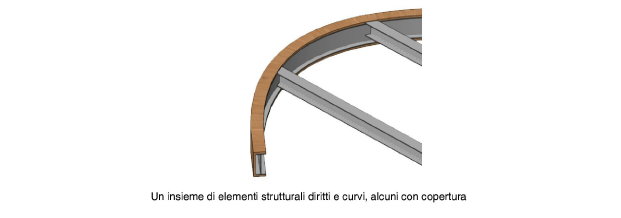

Nei prodotti Vectorworks Design Series è disponibile uno strumento che permette di inserire elementi strutturali diritti o su tracciato composti da molteplici forme e materiali, che possono essere connessi fra loro in modo da creare composizioni reticolari associate. Gli elementi strutturali possono essere allineati al piano del Lucido o al Piano di Lavoro; le estremità possono essere impostate per allinearsi correttamente e in modo automatico.

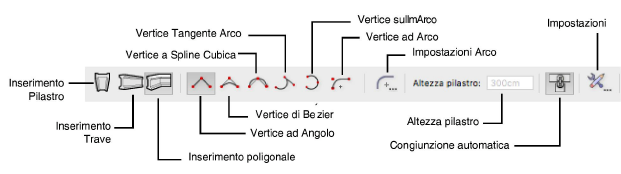

Quando viene attivato lo strumento “Elemento strutturale”, nella Barra di Modo compaiono dodici icone di modalità.


Opzione

Descrizione

Inserimento Pilastro

Permette di inserire elementi in verticale.

Inserimento Trave

Permette di inserire elementi in orizzontale.

Inserimento poligonale

Permette di inserire elementi in orizzontale, usando un tracciato poligonale.

Vertice ad Angolo

Crea oggetti Spazio con linee rette e vertici ad angolo nei punti di controllo.

Vertice di Bézier

Crea oggetti Spazio con curve tirate verso i punti di controllo, ma che non li toccano.

Vertice a Spline Cubica

Crea oggetti Spazio con curve che passano attraverso i punti di controllo.

Vertice Tangente Arco

Crea segmenti di polilinea tangenti ai precedenti (utilizzare il Vincolo di Tangenza come ausilio di disegno).

Vertice sull’Arco

Traccia segmenti di polilinea ad arco facendo clic su tre punti: il punto iniziale, un punto qualsiasi in cui passa l’arco e il punto finale; utile per ricalcare archi già esistenti.

Vertice ad Arco

Crea oggetti Solaio con curve che assomigliano a raccordi posti nei punti di controllo.

Impostazioni Arco

Facendo clic su questa icona è possibile definire il raggio dell’arco che viene tracciato con la modalità “Vertice ad Arco”.

Altezza pilastro

Impostare l'altezza per i nuovi pilastri.

Congiunzione automatica

Quando questa modalità è attiva, gli elementi vengono automaticamente associati fra loro, se è stata effettuata una connessione valida; se si sposta un elemento associato ad altri, essi vengono aggiornati per adeguarsi alla nuova geometria. Gli elementi possono essere congiunti agli estremi, alla linea centrale o al bordo di un altro elemento. Le associazioni vengono mantenute anche nel caso in cui gli oggetti vengano copiati o duplicati (anche nel caso in cui vengono trasferiti su un documento diverso).

Impostazioni

Permette di accedere al dialogo Impostazioni Elemento strutturale.







Inserire Elementi strutturali verticali

Inserire Elementi strutturali lineari

Inserire Elementi strutturali su tracciato

Impostazioni dell’Elemento strutturale

Modificare un Elemento strutturale
