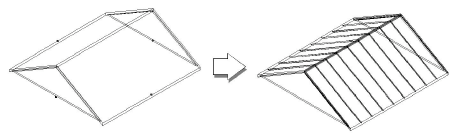

Grazie al comando “Crea Orditura Tetto” è possibile creare in automatico orditure dei tetti che includono elementi sia in 2D che in 3D, scegliendo a piacere fra sette diverse componenti della struttura.
Per effettuare la creazione in automatico dell’orditura di un Tetto:
1.Selezionare un oggetto “Tetto”.
Nota:Questo comando non può operare con le singole falde del Tetto.
2.Attivare il comando Crea Orditura Tetto.

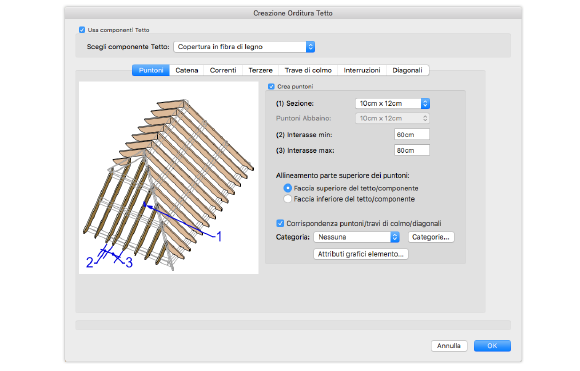

Si apre il dialogo Creazione Orditura Tetto.
3.Attivare il pannello relativo alla parte che si desidera creare e attivare l’apposita opzione, che ne determina la generazione. È possibile attivare contemporaneamente più di un elemento; è anche possibile aggiungere elementi in un secondo momento.
4.Definire i parametri che si desiderano utilizzare, come evidenziato nelle sezioni successive.
5.Fare clic su OK per creare l’orditura del Tetto.
