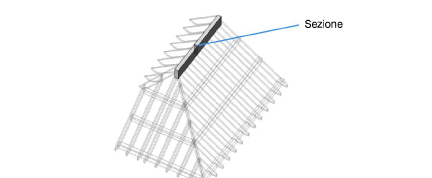

Sezione

Specificare la misura della base e dell’altezza della sezione della trave di colmo. La lista dei valori può essere modificata scegliendo la voce Modifica Lista (vedere Dimensioni personalizzate degli elementi).

Quota estradosso colmo

Estradosso puntoni

L’estradosso del colmo verrà posto alla stessa altezza dell’estradosso dei puntoni.

Altezza intaglio nei puntoni

Permette di definire l’altezza dell’intaglio nei puntoni.

Intradossi puntoni

L’estradosso del colmo verrà posto alla stessa altezza dell’intradosso dei puntoni.

Altezza

Permette di definire l’altezza dell’intradosso del colmo, calcolata rispetto al Solaio.

Allinea alla parte superiore delle diagonali

Attivare questa opzione per allineare la trave di colmo alla parte superiore delle diagonali.

Categoria

Questo menu permette di scegliere la Categoria a cui assegnare la trave di colmo.

Categorie

Fare clic su questo bottone per modificare gli attributi delle Categorie. Per ulteriori informazioni, vedere Impostare le proprietà delle Categorie.

Attributi grafici elemento

Fare clic su questo bottone per specificare gli Attributi grafici della trave di colmo.
