Le opzioni del Rendering a Linee Nascoste

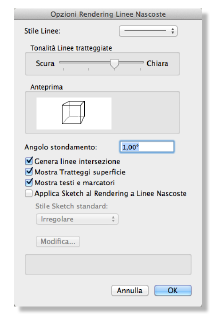

Il dialogo Opzioni Rendering Linee Nascoste, a cui si accede dal comando “Rendering > Opzioni Linee Nascoste” controlla i parametri dei rendering “Linee Nascoste”, “Linee Nascoste tratteggiate” e “Accurato surface”.

Queste impostazioni si applicano solo al progetto attivo e rimangono operative fino a quando non si cambiano; le impostazioni vengono registrate quando si creano dei modelli (

Opzione	Descrizione
Stile Linee	Utilizzare questo menu per scegliere lo stile di tratteggio delle linee per il rendering “Linee Nascoste tratteggiate”. Ha effetto solo su questo tipo di rendering.
Tonalità Linee tratteggiate	Utilizzare questo controllo a scorrimento per personalizzare lo stile delle linee nel rendering “Linee Nascoste tratteggiate”. Trascinare il controllo verso sinistra per rendere più scure le linee o verso destra per renderle più chiare.
Anteprima	Mostra un’anteprima dei parametri impostati per il rendering “Linee Nascoste tratteggiate”.

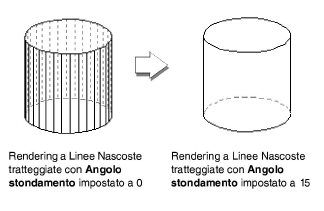

Angolo stondamento	Imposta l’angolo di riduzione delle faccette generate nei rendering “Linee Nascoste”, “Linee Nascoste tratteggiate” e “Accurato surface”. Se il valore è maggiore di zero, le linee di sfaccettatura verranno rimosse rispetto a quelle di due bordi di un oggetto che si trovano all’angolo dato.
Genera linee intersezione	L’attivazione di questa opzione permette la generazione di linee in corrispondenza delle intersezioni delle superfici nel disegno quando si attivano le modalità di rendering Linee nascoste, Linee nascoste tratteggiate o Accurato Surface; nel caso di grandi progetti contenenti molte superfici curve, questa opzione può causare un rallentamento.

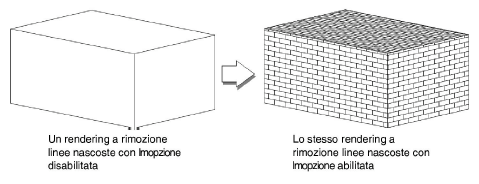

Mostra Tratteggi superficie	Attivare questa opzione per visualizzare i Tratteggi vettoriali nelle viste renderizzate a Linee Nascoste. Per ulteriori informazioni, vedere Rendering a Linee Nascoste con Tratteggi vettoriali.
Mostra testi e marcatori	Se questa opzione è attiva, la vista a Linee Nascoste mostra anche i testi e i marcatori di linea. Nascondendo i i testi ed i marcatori di linea si riducono i tempi di rendering.
Applica Sketch al Rendering a Linee Nascoste	Nelle versioni superiori di Vectorworks, specifica se applicare effetti di sketch ai risultati del rendering a Linee Nascoste; vedere Rendering a Linee Nascoste combinato con Sketch.
Stile Sketch standard (solo prodotti Design Series)	Nelle versioni superiori di Vectorworks, imposta lo stile predefinito di sketch per il rendering a Linee Nascoste; vedere Gli stili Sketch standard.
