Rendering a Linee Nascoste combinato con Sketch


L’effetto sketch può essere applicato anche al rendering a Linee Nascoste, a quello a Linee Nascoste tratteggiate e al rendering Accurato Surface.

Per applicare uno stile Sketch a un rendering a Linee Nascoste:

1.Richiamare il comando Opzioni Linee Nascoste.

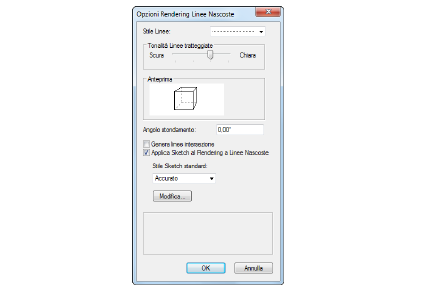

Si apre il dialogo Opzioni Rendering a Linee Nascoste.


2.Attivare l’opzione Applica Sketch al Rendering a Linee Nascoste.

3.Scegliere lo stile Sketch tramite l’apposito menu.

4.È anche possibile fare clic sul bottone Modifica, per intervenire sui parametri dello stile selezionato. Per le opzioni relative alla modifica dei parametri, vedere Modificare gli stili Sketch.

5.Fare clic su OK per chiudere il dialogo.

6.Attivare il comando Linee Nascoste per effettuare un rendering di questo tipo combinato con lo stile Sketch scelto.

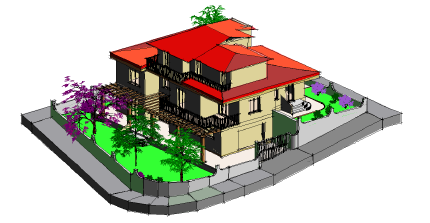

7.In alternativa è possibile scegliere il comando Accurato Surface per ottenere un rendering a Linee Nascoste le cui facce sono campite di colore.


Per effettuare un rendering a Linee Nascoste di una Viewport, combinato con un effetto sketch:

1.Selezionare una Viewport presente sul Lucido presentazione.

2.Aprire la Tavolozza Informazioni e scegliere la voce Linee Nascoste nel menu Rendering.

3.Fare clic sul bottone Opzioni Rendering.

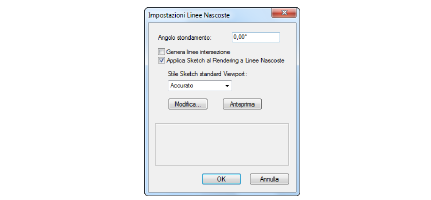

Si apre il dialogo Impostazioni Linee Nascoste.


4.Attivare l’opzione Applica Sketch al Rendering a Linee Nascoste.

5.Scegliere lo stile Sketch tramite l’apposito menu.

6.È anche possibile fare clic sul bottone Modifica, per intervenire sui parametri dello stile selezionato o fare clic sul bottone Anteprima per visionare temporaneamente l’effetto prodotto. Per le opzioni relative alla modifica dei parametri, vedere Modificare gli stili Sketch.

Nota:In alternativa è possibile effettuare la stessa operazione durante la fase di creazione della Viewport.

7.Fare clic su OK per confermare le impostazioni e chiudere il dialogo.

La Viewport viene contornata con un bordo rosso, per segnalare che è necessario effettuarne un aggiornamento.

8.Fare clic sul bottone Aggiorna presente nella Tavolozza Informazioni per effettuare il calcolo del rendering a Linee Nascoste della Viewport.
